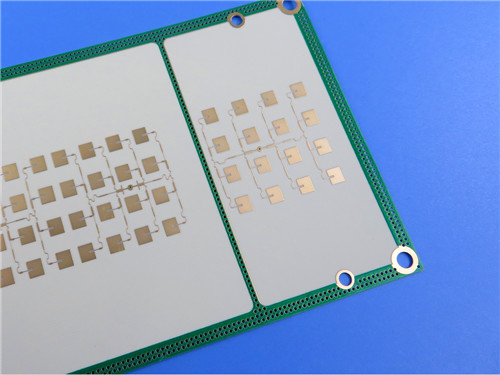

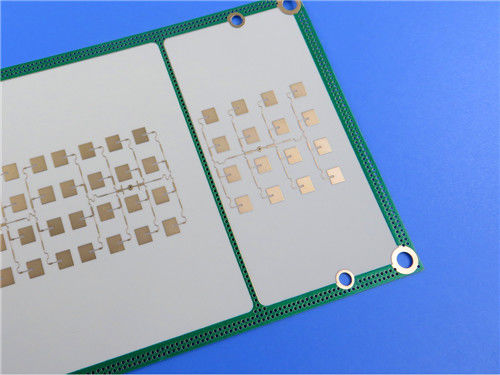

RO4830 Plus PCB Dupla Face 5mil Espessura Níquel Químico Ouro de Imersão

Apresentando nossa PCB avançada de 2 camadas, meticulosamente fabricada com material RO4830 Plus, projetada especificamente para aplicações de ondas milimétricas de alto desempenho. Com dimensões de 45mm x 55mm, esta PCB é projetada para precisão, tornando-a a escolha ideal para sensores de radar automotivos e outras aplicações de RF operando na faixa de 76-81 GHz.

Introdução ao RO4830 Plus
O RO4830 Plus é um laminado termofixo que representa os mais recentes avanços em materiais dielétricos. Sua composição única é adaptada para aplicações de ondas milimétricas econômicas, tornando-o a escolha preferida para projetistas de RF. Este laminado é livre de tecido de vidro, aprimorando suas características de desempenho, especialmente em termos de perda de inserção e estabilidade dielétrica.

Principais Propriedades do Material
- Constante Dielétrica: Aproximadamente 3,03 a 77 GHz, proporcionando desempenho elétrico estável.


- Fator de Dissipação: Impressionantes 0,0015 a 10 GHz, garantindo perda mínima de sinal.


- Coeficiente Térmico de DK: -54 ppm/°C, mantendo o desempenho em uma ampla faixa de temperatura.


- Temperatura de Transição Vítrea (Tg): 285 °C, permitindo aplicações de alta temperatura.


- Absorção de Umidade: Baixa em 0,02%, garantindo confiabilidade em várias condições ambientais.

Especificações da PCB
Esta PCB apresenta uma construção com as seguintes especificações:

- Material Base: Laminado termofixo RO4830 Plus
- Contagem de Camadas: 2 camadas
- Dimensões da Placa: 45mm x 55mm, com uma tolerância de +/- 0,15mm
- Espessura da Placa Acabada: 0,2mm
- Peso do Cobre Acabado: 1 oz (1,4 mils) nas camadas externas
- Traço/Espaço Mínimo: 4/5 mils, permitindo projetos de circuitos intrincados.
- Tamanho Mínimo do Furo: 0,2mm, sem vias cegas.
- Acabamento da Superfície: Níquel Químico Ouro por Imersão para melhor soldabilidade.
- Máscaras de Solda: Verde na parte superior; sem máscara de solda na parte inferior.
- Serigrafia: Nenhuma em ambos os lados.

Configuração da Empilhamento
- Camada de Cobre 1: 35 μm
- Núcleo RO4830 Plus: 5 mil (0,127 mm)
- Camada de Cobre 2: 35 μm

Vantagens da PCB RO4830 Plus

1. Desempenho Superior em Alta Frequência
O laminado RO4830 Plus é otimizado para operação a 77 GHz, proporcionando baixa perda de inserção de apenas 1,5 dB/polegada, tornando-o ideal para comunicação de alta frequência e aplicações de radar.

2. Estabilidade Térmica Aprimorada
Com um Tg de 285 °C, esta PCB pode suportar altas temperaturas, garantindo confiabilidade em ambientes exigentes. Sua baixa absorção de umidade aumenta ainda mais sua durabilidade.

3. Fabricação Econômica
O design inovador da PCB RO4830 Plus permite uma produção econômica, mantendo os padrões de desempenho de alta qualidade. Isso é particularmente benéfico para empresas que buscam escalar sua produção sem comprometer a qualidade.

4. Excelente Desempenho de Perfuração
A ausência de tecido de vidro no laminado aprimora as capacidades de perfuração a laser, permitindo processos de fabricação precisos e eficientes.

5. Responsabilidade Ambiental
A PCB RO4830 Plus é livre de PFAS e está em conformidade com os padrões modernos de sustentabilidade, tornando-a uma escolha responsável para fabricantes ecologicamente conscientes.

Aplicações

A PCB RO4830 Plus é versátil, adequada para uma ampla gama de aplicações, incluindo:

- Sensores de Radar Automotivos: Essenciais para sistemas avançados de assistência ao motorista (ADAS) e tecnologias de prevenção de colisão.

- Antenas Patch: Otimizadas para aplicações de radar de ondas mm.

- Redes de Alimentação de RF: Suportando antenas de guia de ondas para comunicação aprimorada.

- Projetos de Radar Multi-Chip: Servindo como a camada de frequência intermediária (IF) de RF, facilitando funcionalidades complexas de radar.

Conclusão

À medida que as indústrias se movem em direção a frequências mais altas e aplicações mais complexas, a PCB RO4830 Plus se destaca como líder no reino das PCBs de alto desempenho. Suas propriedades de material avançadas, combinadas com engenharia precisa, proporcionam confiabilidade e desempenho incomparáveis em designs compactos.

Para empresas que buscam inovar no campo da tecnologia de ondas milimétricas, nossa PCB RO4830 Plus oferece uma solução atraente. Para consultas ou para fazer um pedido, entre em contato com nossa equipe de vendas. Faça parceria conosco para aproveitar os recursos de ponta da PCB RO4830 Plus e impulsionar sua tecnologia.
