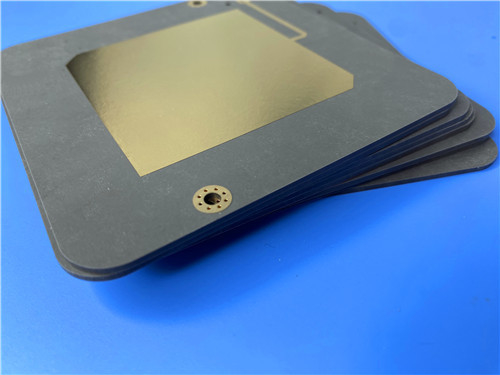

Esta PCB é construída usando RT/duroid 5880 e RO4450F, ambos renomados por suas propriedades elétricas superiores.
- RT/duroid 5880 é um laminado de alta frequência composto por PTFE (Politetrafluoroetileno) reforçado com microfibras de vidro. Sua constante dielétrica permanece uniforme em várias frequências, tornando-o ideal para aplicações que exigem desempenho consistente.
- RO4450F é usado como uma camada de ligação, fornecendo resistência adicional e estabilidade térmica à estrutura da PCB.
Especificações Principais
- Dimensões: 49,1 mm x 43,2 mm (±0,15 mm)
- Contagem de Camadas: 3 camadas
- Traço/Espaço Mínimo: 5/7 mils
- Tamanho Mínimo do Furo: 0,4 mm
- Espessura da Placa Acabada: 3,3 mm
- Peso do Cobre Acabado: 1oz (1,4 mils) em ambas as camadas externas e internas
- Espessura da Placa Via: 20 μm
- Acabamento da Superfície: Ouro por Imersão
- Testes: 100% dos testes elétricos são conduzidos antes do envio para garantir qualidade e confiabilidade.
Vantagens do RT/duroid 5880
O uso do RT/duroid 5880 oferece inúmeras vantagens:
- Propriedades Elétricas Uniformes: A constante dielétrica do RT/duroid 5880 é rigorosamente controlada, com um valor típico de 2,2 (±0,02 a 10 GHz). Essa consistência é crucial para aplicações de alta frequência.
- Baixo Fator de Dissipação: A 10 GHz, o fator de dissipação é impressionante 0,0009, minimizando a perda de sinal e aprimorando o desempenho geral.
- Resistência a Fatores Ambientais: O material é resistente a solventes e reagentes, tornando-o adequado para vários processos de fabricação.
- Estabilidade Térmica: Com um baixo coeficiente de temperatura da constante dielétrica (TCDk) de -125 ppm/°C, esta PCB pode manter o desempenho em uma ampla faixa de temperatura.
| Valor Típico do RT/duroid 5880 |
| Propriedade |
RT/duroid 5880 |
Direção |
Unidades |
Condição |
Método de Teste |
| Constante Dielétrica,εProcesso |
2.20
2.20±0.02 espec. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Constante Dielétrica,εDesign |
2.2 |
Z |
N/A |
8GHz a 40 GHz |
Método de Comprimento de Fase Diferencial |
| Fator de Dissipação,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coeficiente Térmico de ε |
-125 |
Z |
ppm/℃ |
-50℃ a 150℃ |
IPC-TM-650 2.5.5.5 |
| Resistividade Volumétrica |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistividade Superficial |
3 x 107 |
Z |
Mohm |
C/96/35/90 |
ASTM D 257 |
| Calor Específico |
0.96(0.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calculado |
| Módulo de Tração |
Teste a 23℃ |
Teste a 100℃ |
N/A |
MPa(kpsi) |
A |
ASTM D 638 |
| 1070(156) |
450(65) |
X |
| 860(125) |
380(55) |
Y |
| Tensão Última |
29(4.2) |
20(2.9) |
X |
| 27(3.9) |
18(2.6) |
Y |
| Deformação Última |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Módulo de Compressão |
710(103) |
500(73) |
X |
MPa(kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Tensão Última |
27(3.9) |
22(3.2) |
X |
| 29(5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Deformação Última |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Absorção de Umidade |
0.02 |
N/A |
% |
0.62"(1.6mm) D48/50 |
ASTM D 570 |
| Condutividade Térmica |
0.2 |
Z |
W/m/k |
80℃ |
ASTM C 518 |
| Coeficiente de Expansão Térmica |
31
48
237 |
X
Y
Z |
ppm/℃ |
0-100℃ |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
℃ TGA |
N/A |
ASTM D 3850 |
| Densidade |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Descascamento do Cobre |
31.2(5.5) |
N/A |
Pli(N/mm) |
Folha EDC de 1oz(35mm)
após flutuação de solda |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo Livre de Chumbo Compatível |
Sim |
N/A |
N/A |
N/A |
N/A |
Aplicações
A versatilidade desta PCB rígida de 3 camadas a torna adequada para uma ampla gama de aplicações, incluindo:
- Antenas de Banda Larga para Companhias Aéreas Comerciais: Alta confiabilidade e desempenho em sistemas de comunicação.
- Circuitos Microstrip e Stripline: Ideal para aplicações de RF e micro-ondas.
- Aplicações de Ondas Milimétricas: Suporta tecnologias avançadas em telecomunicações e radar.
- Sistemas de Radar: Crítico para sistemas de orientação e rastreamento de precisão.
- Antenas de Rádio Digital Ponto a Ponto: Garante conexões claras e confiáveis em redes de comunicação.
Garantia de Qualidade e Padrões
Nosso processo de fabricação adere aos padrões IPC-Class-2, garantindo que cada PCB atenda aos mais altos padrões de qualidade. O uso da arte Gerber RS-274-X facilita a produção precisa, e a implementação de 100% dos testes elétricos antes do envio garante que apenas placas totalmente funcionais cheguem aos nossos clientes.
Conclusão
A PCB RT duroid 5880 é uma prova de engenharia avançada e fabricação de qualidade. Com suas propriedades elétricas excepcionais, construção robusta e versatilidade em várias aplicações, esta PCB é uma escolha ideal para engenheiros e designers que buscam excelência em seus projetos eletrônicos. À medida que a tecnologia continua a evoluir, permanecemos comprometidos em fornecer soluções que atendam às necessidades em constante mudança da indústria.
