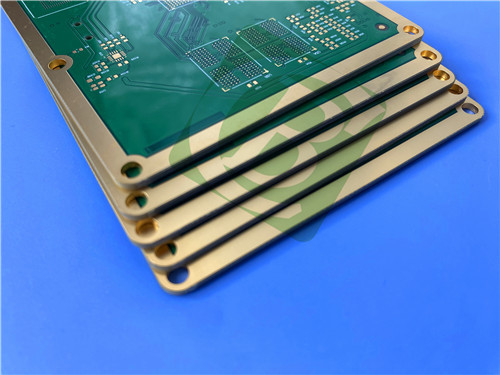

No cenário competitivo da eletrónica, a procura de placas de circuito impresso (PCB) avançadas nunca foi tão elevada.é projetado para proporcionar um desempenho térmico superior, confiabilidade e versatilidade.
| Especificações |
Detalhes |
| Material de base |
370HR |
| Número de camadas |
12 camadas |
| Dimensões da placa |
120 mm x 88 mm (1 para cima, +/- 0,15 mm) |
| Traço/Espaço mínimo |
4/6 mils |
| Tamanho mínimo do buraco |
8 mils |
| Vias Cegas |
L1-L4, L1-L10 |
| Peso de Cu acabado |
1 oz (camadas de sinal e plano) |
| Top Silkscreen |
Branco |
| Tela de seda inferior |
Branco |
| Máscara de solda superior |
Verde |
| Máscara de solda inferior |
Verde |
| Espessura da placa |
1.58 mm (+/- 10%) |
| Marca UL |
Requerido em PCB |
| Ensaios elétricos |
Requerido |
| Tela de seda em almofadas de solda |
Não há serigrafia nas almofadas de solda |
| Revestimento de superfície |
ENIG, com 0,1um (0,004 mils) de ouro, a -40°C a +85°C |
Ensaios e garantia da qualidade
Um teste elétrico de 100% é realizado antes da remessa, garantindo que cada PCB atenda aos padrões IPC-Classe-2.
Combinação de impedância
A correspondência de impedância é crítica para aplicações de alta frequência. As seguintes configurações são aplicadas:
- Camada 1: 7mil de uma única extremidade, 100 ohms, referenciado à camada 2
- Camada 3: 9 milímetros, 100 ohms, referenciado à camada 2
- Camada 4: 10 milímetros, 100 ohms, referenciado à camada 5
- Camada 6: 7mil mono-terminal, 100 ohms, referenciado à camada 5
O material 370HR
O 370HR da Isola foi concebido para aplicações de PCB multicamadas, com uma temperatura de transição de vidro (Tg) de 180°C. Este material se destaca em desempenho térmico, resistência mecânica,e resistência química, superando os materiais FR-4 tradicionais.
Características fundamentais
- Alto desempenho térmico: Tg de 180°C e Td de 340°C.
- Baixo coeficiente de expansão térmica (CTE): 13/14 ppm/°C, garantindo a fiabilidade.
- Compatível com a RoHS: livre de substâncias nocivas.
- CAF Resistente: Reduz o risco de problemas de filamentos anódicos condutores.
- Bloqueio UV e fluorescência AOI: Melhora a compatibilidade com sistemas de inspecção automatizados.
Aplicações típicas
A versatilidade deste PCB de 12 camadas torna-o adequado para uma variedade de aplicações, incluindo:
- Computadores, armazenamento e periféricos
- Redes e comunicações
- Automóveis e transportes
- Eletrónica de Consumo
- Aeroespacial e Defesa
- Medicina, Indústria e Instrumentação
Essas indústrias se beneficiam da superior estabilidade térmica e confiabilidade do 370HR, tornando-o ideal para dispositivos de alto desempenho.
Conclusão
Este PCB de 12 camadas construído com o material 370HR da Isola representa a vanguarda da tecnologia de PCB.torna-o um componente vital na electrónica modernaCom disponibilidade mundial, este PCB está preparado para atender às crescentes demandas de várias indústrias de alta tecnologia, garantindo fiabilidade e desempenho em diversas aplicações.
