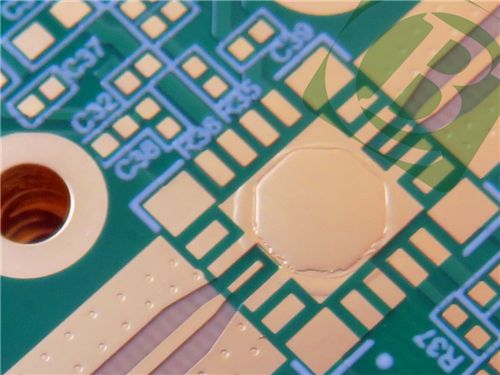

6-camada M6 alta velocidade IS370HR PCB híbrido com moeda de cobre

6-camada M6 alta velocidade IS370HR PCB híbrido com moeda de cobre

MOQ: 1PCS
preço: USD9.99-99.99/PCS
Embalagem padrão: Vacuum bags+Cartons
Período de entrega: 8-9 working days
Método de pagamento: T/T
Capacidade de abastecimento: 5000PCS per month
Informações pormenorizadas
Place of Origin
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
PCB material:
6 High Speed material + High Tg FR-4
Layer count:
6 layers
PCB thickness:
1mm
PCB size:
120mm x 60 mm=1PCS, +/- 0.15mm
Copper weight:
1oz (1.4 mils) outer layers
Solder mask:
Green
Silkscreen:
White
Surface finish:
Electroless Nickel Immersion Gold (ENIG)
Destacar:

PCB de alta velocidade de 6 camadas M6

,

PCB híbrido com moeda de cobre

,

PCB de alta velocidade de várias camadas

Descrição do produto

Com a evolução da indústria electrónica, a procura de placas de circuito impresso (PCB) de alto desempenho continua a aumentar.é projetado para atender aos rigorosos padrões da tecnologia moderna.



Seleção de material

A escolha de materiais é fundamental no projeto de PCB, e nossa placa de 6 camadas utiliza material M6 High Speed em conjunto com High Tg FR-4.Esta combinação proporciona um desempenho térmico e elétrico excepcional, tornando-o ideal para aplicações complexas e exigentes.



M6 Material de alta velocidade

- Constante dielétrica (DK): 3,4 a 1 GHz e 3,34 a 13 GHz, o que minimiza a perda de sinal e aumenta a integridade do sinal.

- Fator de dissipação: 0,002 a 1 GHz, garantindo um desempenho eficiente em aplicações de alta frequência.

- Alto valor de Tg: superior a 185°C, permitindo uma operação fiável em ambientes de alta temperatura.

- Temperatura de decomposição térmica (Td): 410°C, garantindo durabilidade em condições extremas.

- Conformidade ambiental: RoHS e livre de halogénios, alinhados com práticas de fabrico sustentáveis.



IS370HR Material

- Desempenho térmico: Tg de 180°C, tornando-o adequado para aplicações exigentes.

- Baixo coeficiente de expansão térmica (CTE): 13/14 ppm/°C, o que aumenta a estabilidade dimensional.

- Resistência CAF: reduz o risco de problemas com os filamentos anódicos condutores, garantindo a fiabilidade a longo prazo.



Parâmetro Especificações
Material de base M6 Material de alta velocidade + FR-4 de alta Tg
Número de camadas 6 Camadas
Dimensões da placa 120 mm x 60 mm ± 0,15 mm
Traço/Espaço mínimo 4/4 mils
Tamanho mínimo do buraco 0.2 mm
Vias Cegas - Não, não.
Espessura do quadro acabado 1.0 mm
Peso de Cu acabado 1 oz (1,4 ml) camadas exteriores
Via espessura do revestimento 20 μm
Revestimento de superfície Ouro de imersão em níquel sem eléctro (ENIG)
Top Silkscreen Branco
Tela de seda inferior Branco
Máscara de solda superior Verde
Máscara de solda inferior Verde
Moeda de cobre Incorporado no centro do PCB
Vias Todas as resinas preenchidas e revestidas
Ensaios elétricos 100% Teste eléctrico antes da expedição



A pilha do PCB consiste em:

- Camada de cobre 1: 35 μm

- M6 Core: 0,25 mm, DK 3.61

- Camada de cobre 2: 18 μm

- Núcleo IS370HR: 0,1 mm, DK 4.17

- Camadas 3, 4, 5 e 6 de cobre: espessuras variáveis, otimizadas para o desempenho



Esta configuração em camadas não só melhora o desempenho elétrico, mas também garante uma gestão térmica eficaz.



6-camada M6 alta velocidade IS370HR PCB híbrido com moeda de cobre 0



Garantia da qualidade

Para garantir a fiabilidade, cada PCB é submetido a um teste elétrico de 100% antes da expedição, garantindo a conformidade com as normas IPC-Classe-2.Este rigoroso processo de teste é crucial para entregar um produto que atenda às expectativas de alto desempenho.



Características e benefícios principais

1. Alta estabilidade térmica: a combinação de materiais M6 e IS370HR garante que o PCB possa suportar altas temperaturas, tornando-o ideal para aplicações em ambientes adversos.



2Integridade do sinal: A baixa constante dielétrica e os fatores de dissipação contribuem para a perda mínima de sinal, tornando este PCB adequado para aplicações de alta frequência.



3Conformidade ambiental: sendo RoHS e livre de halogênio, este PCB atende aos requisitos rigorosos dos eletrônicos modernos, promovendo práticas sustentáveis.



Aplicações típicas

A versatilidade deste PCB de 6 camadas permite que ele seja usado em uma variedade de aplicações, incluindo:



- Estações de base de comunicação 5G: que suportam antenas de ondas milimétricas e terminais frontais de radiofrequência das unidades de antena ativa (AAU).



- Eletrónica automóvel: aplicações como radar de ondas milimétricas de 77 GHz e sistemas avançados de assistência ao condutor (ADAS).



- Rede e Comunicações



- Aeronáutica e Defesa



Conclusão

Com o seu design robusto, desempenho térmico excepcional e ampla gama de aplicações, este PCB está pronto para melhorar significativamente os seus projetos eletrónicos.Investir nesta solução avançada de PCB não só garante a fiabilidade e o desempenho, mas também posiciona os seus produtos para o sucesso num cenário cada vez mais competitivo.



Para consultas ou para fazer um pedido, por favor contacte-nos hoje mesmo!



6-camada M6 alta velocidade IS370HR PCB híbrido com moeda de cobre 1
