MOQ: | 1PCS |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Vacuum bags+Cartons |
Período de entrega: | 8-9 working days |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000PCS per month |
No mundo acelerado da eletrônica, a demanda por placas de circuito impresso de alto desempenho é primordial.é projetado especificamente para se destacar em aplicações de RF e microondas.
Seleção de material: Rogers RO3010
No coração deste PCB está o Rogers RO3010, um laminado de alto desempenho conhecido por suas excepcionais propriedades elétricas e mecânicas.Este composto de PTFE cheio de cerâmica é projetado para aplicações comerciais de microondas e RF, proporcionando uma constante dielétrica estável (Dk) e um desempenho superior numa ampla gama de frequências.
Características principais do Rogers RO3010:
- Constante dielétrica (Dk): 10,2 ± 0,30 a 10 GHz, o que garante perdas mínimas de sinal e desempenho excepcional em ambientes de alta frequência.
- Fator de dissipação: Com um baixo fator de dissipação de 0,0022 a 10 GHz, o Rogers RO3010 minimiza a perda de energia, aumentando a eficiência geral.
- Estabilidade térmica: a temperatura de decomposição térmica (Td) excede 500°C, garantindo um desempenho robusto mesmo em condições térmicas exigentes.
- Baixa absorção de umidade: uma taxa de absorção de umidade de apenas 0,05% aumenta a fiabilidade em várias condições ambientais.
- Coeficiente de Expansão Térmica (CTE): Com eixos X e Y a 13 ppm/°C e 11 ppm/°C, e eixo Z a 16 ppm/°C, o Rogers RO3010 oferece excelente estabilidade dimensional.

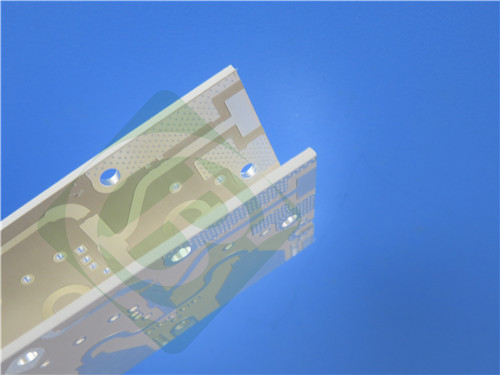

Especificações de PCB
Este PCB de 4 camadas é projetado com precisão, com dimensões compactas de 35 mm x 42 mm. O seu tamanho o torna adequado para aplicações onde o espaço é limitado,tornando-se uma escolha ideal para dispositivos eletrônicos miniaturizados.
Parâmetro | Especificações |
Número de camadas | 4 Camadas |
Espessura do quadro acabado | 2.7 mm |
Traço/Espaço mínimo | 6/9 mils |
Tamanho mínimo do buraco | 0.4 mm |
Vias Cegas | L1-L2 |
Peso de cobre acabado | 1 oz (1,4 ml) para as camadas exteriores |
Via espessura do revestimento | 20 μm |
Revestimento de superfície | Estaca de imersão |
Tela de seda | Nenhum em ambos os lados |
Máscara de solda | Nenhum em ambos os lados |
Ensaios elétricos | Ensaio eléctrico 100% realizado antes da expedição |
Configuração do empilhamento
O empilhamento deste PCB foi concebido para otimizar o desempenho:
- Camada de cobre 1: 35 μm
- Rogers RO3010 Substrato: 50 mils (1.27mm)
- Camada de cobre 2: 35 μm
- Prepreg 1060 Plástico de ligação: 0,05 mm
- Camada de cobre 3: 35 μm
- Rogers RO3010 Substrato: 50 mils (1.27mm)
- Camada de cobre 4: 35 μm
Esta configuração garante conexões elétricas eficazes e uma gestão térmica estável, que são críticas para aplicações de alta frequência.
Garantia da qualidade
Cada PCB é submetido a um teste elétrico 100% antes do envio, garantindo a conformidade com as normas IPC-Classe-2.Este rigoroso processo de teste garante que cada placa funcione de forma fiável em aplicações exigentes.
Aplicações típicas
A versatilidade deste PCB o torna adequado para várias aplicações de alta frequência, incluindo:
- Aplicações de radares automotivos: melhoria da segurança dos veículos e dos sistemas de navegação.
- Antenas de satélite de posicionamento global (GPS): garantem um rastreamento preciso da localização.
- Sistemas de Telecomunicações Celulares: Ideal para amplificadores de potência e antenas, suportando uma comunicação fiável.
- Antenas para comunicações sem fios: Suporte à conectividade contínua para dispositivos móveis.
- Satélites de radiodifusão directa: fornecimento de sinais de satélite de alta qualidade para entretenimento e comunicações.
- Links de dados em sistemas de cabo: Facilitar a transmissão eficiente de dados para redes de cabo.
- Leitores de medidores remotos: melhoria da gestão de serviços públicos com recolha de dados fiável.
- Power Backplanes: Suporte à distribuição de energia de alto desempenho em sistemas complexos.
Conclusão
A escolha desta solução de PCB avançada garante que os seus produtos não só vão satisfazer, mas também ultrapassar as expectativas do panorama tecnológico de hoje.Aeronáutica, ou eletrônicos de consumo, este PCB é projetado para fornecer o alto desempenho que você precisa.
Para mais informações ou para fazer uma encomenda, por favor entre em contacto connosco hoje!
