MOQ: | 1PCS |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Vacuum bags+Cartons |
Período de entrega: | 8-9 working days |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000PCS per month |

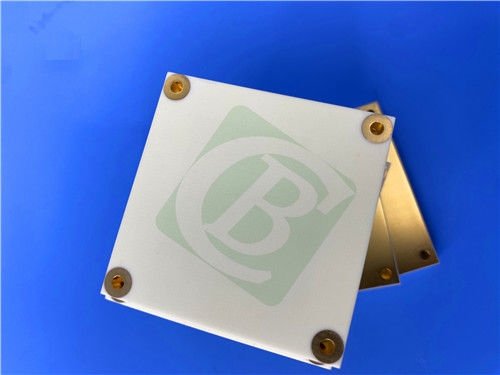

Esta PCB é uma placa de circuito impresso (PCI) de 3 camadas de alto desempenho, feita de materiais avançados, especificamente RO4003C e RO4450F. Ela é projetada para precisão e confiabilidade, atendendo a especificações rigorosas para garantir o desempenho elétrico e a estabilidade mecânica ideais.
Detalhes da PCB
Parâmetro | Especificação |
Material Base | RO4003C / RO4450F |
Contagem de Camadas | 3 Camadas |
Dimensões da Placa | 291mm x 155mm ± 0.15mm (2 Tipos, 2 PCS) |
Trilha/Espaço Mínimo | 5/4 mils |
Tamanho Mínimo do Furo | 0.3mm |
Vias Cegas | Camada Superior para Camada Interna 1 |
Espessura da Placa Acabada | 1.82mm |
Peso do Cu Acabado | 1oz (1.4 mils) camadas externas / 1oz camadas internas |
Espessura da Chapeação das Vias | 20 μm |
Acabamento da Superfície | Ouro por Imersão |
Serigrafia Superior | Branco |
Serigrafia Inferior | Não |
Máscara de Solda Superior | Preto |
Máscara de Solda Inferior | Não |
Teste Elétrico | Teste elétrico de 100% usado antes do envio |
A estrutura desta PCB rígida de 3 camadas é estruturada da seguinte forma:
- Camada de Cobre 1: 35 μm
- Núcleo Rogers 4003C: 0.813 mm (32 mil)
- Camada de Cobre 2: 35 μm
- Camada de Ligação: RO4450F - 0.102 mm (4 mil)
- Núcleo Rogers 4003C: 0.813 mm (32 mil)
- Camada de Cobre 3: 35 μm
Arte e Padrões de Qualidade
A arte fornecida está no formato Gerber RS-274-X, aderindo aos padrões de qualidade IPC-Classe-2. Isso garante que a PCB atenda aos requisitos da indústria para confiabilidade e desempenho.
Disponibilidade Global
Esta PCB de alto desempenho está disponível em todo o mundo, tornando-a acessível para várias aplicações em diferentes mercados.
Introdução ao RO4003C
Rogers RO4003C é um material proprietário conhecido por seu excelente desempenho elétrico. Ele combina os benefícios de PTFE/tecido de vidro com a capacidade de fabricação de epóxi/vidro, oferecendo uma solução econômica para laminados de micro-ondas. As principais características incluem:
- Constante Dielétrica (Dk): 3.38 ±0.05 a 10GHz
- Fator de Dissipação: 0.0027 a 10GHz e 0.0021 a 2.5GHz
- Coeficiente Térmico da Constante Dielétrica: +40 ppm/°C
- Condutividade Térmica: 0.71 W/m/°K
- Baixa Absorção de Umidade: 0.06%
As características de expansão térmica do material se alinham intimamente com o cobre, facilitando a qualidade confiável dos furos passantes chapeados.
Benefícios
Rogers RO4003C oferece inúmeros benefícios, incluindo:
- Ideal para construções de placas multicamadas
- Custos de fabricação mais baixos em comparação com materiais padrão como FR-4
- Projetado para aplicações de alto volume e sensíveis ao desempenho
- Preço competitivo, tornando-o uma escolha popular
Aplicações Típicas
A PCB RO4003C é adequada para várias aplicações, incluindo:
- Antenas de estações base de celular e amplificadores de potência
- Tags de identificação por RF
- Radar e sensores automotivos
- LNBs para satélites de transmissão direta
Conclusão
A PCB de 3 camadas construída com materiais RO4003C e RO4450F exemplifica engenharia e design avançados, tornando-a ideal para aplicações exigentes nas indústrias de telecomunicações, automotiva e aeroespacial. Sua combinação de alto desempenho, custo-benefício e confiabilidade garante que ela atenda às necessidades da eletrônica moderna.
