MOQ: | 1PCS |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Vacuum bags+Cartons |
Período de entrega: | 8-9 working days |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000PCS per month |

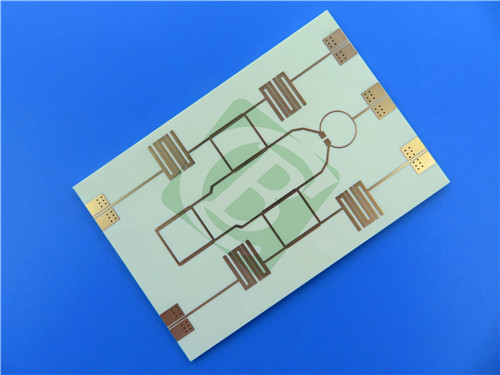

Esta PCB é uma placa de circuito impresso (PCI) de 2 camadas de alto desempenho, feita de material RO4533 avançado. Ela é projetada para precisão e confiabilidade, atendendo a especificações rigorosas para garantir uma constante dielétrica controlada e baixo desempenho de perda, tornando-a ideal para infraestrutura móvel e aplicações de antenas.
Stackup da PCB
O stackup da PCB é estruturado da seguinte forma:
- Camada de Cobre 1: 35 μm
- Núcleo Rogers 4533: 0,508 mm (20 mil)
- Camada de Cobre 2: 35 μm
Esta configuração garante o desempenho ideal, mantendo a integridade estrutural.
Especificação da PCB
Parâmetro | Especificação |
Material Base | RO4533 |
Contagem de Camadas | 2 Camadas |
Dimensões da Placa | 52mm x 35mm ± 0,15mm |
Trilha/Espaço Mínimo | 4/7 mils |
Tamanho Mínimo do Furo | 0,3mm |
Vias Cegas | Não |
Espessura da Placa Acabada | 0,6mm |
Peso do Cu Acabado | 1oz (1,4 mils) camadas externas |
Espessura da Chapeação da Via | 20 μm |
Acabamento da Superfície | Ouro por Imersão |
Serigrafia Superior | Branco |
Serigrafia Inferior | Não |
Máscara de Solda Superior | Verde |
Máscara de Solda Inferior | Não |
Teste Elétrico | Teste elétrico de 100% usado antes do envio |
Arte e Padrões de Qualidade
A arte da PCB é fornecida no formato Gerber RS-274-X, em conformidade com os padrões de qualidade IPC-Class-2. Essa adesão garante que a PCB atenda aos benchmarks da indústria para confiabilidade e desempenho.
Disponibilidade Global
Esta PCB de alto desempenho está disponível em escala global, tornando-a uma escolha ideal para várias aplicações em múltiplas indústrias.
Introdução ao RO4533
As laminados Rogers RO4533 são conhecidos por sua composição de hidrocarboneto reforçada com vidro e preenchida com cerâmica. Eles oferecem constantes dielétricas controladas e baixo desempenho de perda, cruciais para aplicações de antenas microstrip. As principais características incluem:
- Constante Dielétrica (Dk): 3,3 a 10GHz
- Fator de Dissipação: 0,0025 a 10GHz
- Condutividade Térmica: 0,6 W/mK
- Temperatura de Transição Vítrea (Tg): >280°C
Este material serve como uma alternativa acessível aos materiais PTFE tradicionais, permitindo que os designers otimizem custos e desempenho.
Benefícios
O material RO4533 oferece inúmeras vantagens:
- Baixa perda e baixa constante dielétrica adequadas para uma ampla gama de aplicações
- Compatibilidade com processos de fabricação de PCB convencionais
- Excelente estabilidade dimensional para maior rendimento em painéis maiores
- Propriedades mecânicas uniformes que mantêm a integridade durante o manuseio
- Alta condutividade térmica para maior capacidade de manuseio de energia
Aplicações Típicas
Esta PCB de 2 camadas é particularmente adequada para:
- Antenas de estações base de infraestrutura celular
- Redes de antenas WiMAX
Conclusão
A PCB de 2 camadas utilizando RO4533 é projetada para aplicações de alto desempenho, particularmente em telecomunicações e tecnologia de antenas. Sua combinação de materiais avançados, rigorosos padrões de qualidade e disponibilidade global a tornam uma excelente escolha para projetos eletrônicos modernos.
