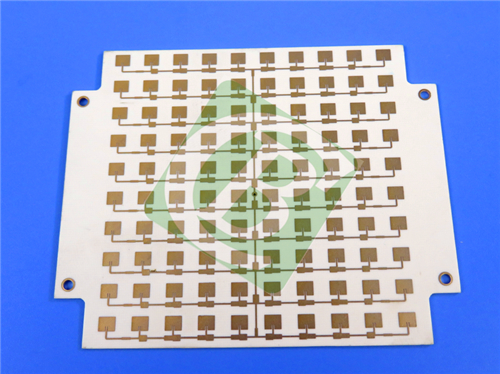

Apresento o nosso PCB rígido de dupla camada de alta frequência, fabricado com precisão usando laminado RO4003C.Esta solução avançada de PCB oferece um desempenho elétrico excepcional com processamento semelhante ao FR-4, tornando-se a escolha ideal para estações de base celulares, radares automotivos e sistemas de identificação por RF.
O empilhamento deste PCB consiste em:
- Camada de cobre 1: 35 μm (1 oz)
- RO4003C Núcleo: 0,406 mm (16 mil)
- Camada de cobre 2: 35 μm (1 oz)
Detalhes dos PCB
| Parâmetro |
Especificações |
| Material de base |
RO4003C |
| Número de camadas |
2 camadas |
| Dimensões da placa |
380,8 mm x 52,4 mm (± 0,15 mm) |
| Traço/Espaço mínimo |
5/5 mils |
| Tamanho mínimo do buraco |
0.2 mm |
| Vias Cegas |
- Não, não. |
| Espessura do quadro acabado |
0.5 mm |
| Peso de Cu acabado |
1 oz (1,4 ml) |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão |
| Top Silkscreen |
Negro |
| Tela de seda inferior |
- Não, não. |
| Máscara de solda superior |
- Não, não. |
| Máscara de solda inferior |
- Não, não. |
| Ensaios elétricos |
100% testado antes da expedição |
Características e benefícios do material RO4003C
Propriedades dielétricas
O laminado RO4003C apresenta uma constante dielétrica estável de 3,38 (± 0,05 a 10 GHz), proporcionando um desempenho de sinal consistente para aplicações de RF sensíveis aos custos.
Características de baixa perda
Com um fator de dissipação de 0,0027 a 10 GHz, o RO4003C minimiza a perda de energia, mantendo as vantagens do processamento FR-4.
Desempenho térmico
Os valores CTE para o RO4003C são otimizados para garantir a fiabilidade:
- Eixo X: 11 ppm/°C
- Eixo Y: 14 ppm/°C
- Eixo Z: 46 ppm/°C
Vantagens Adicionais
- Não são necessários tratamentos especiais através do buraco
- Baixa absorção de humidade (0,06%)
- Alto Tg > 280°C (536°F)
- Processamento FR-4 padrão
- Produção em volume eficiente em termos de custos
Aplicações típicas
- Antenas de estações-base de telemóvel
- Sensores de radar para automóveis
- Marcas de identificação de RF
- Componentes LNB de satélite
- Infraestrutura sem fio
- Sistemas de comunicação por microondas
Garantia da qualidade:
Ensaios elétricos 100% (continuidade/isolamento)
Inspecção óptica automatizada (AOI)
Conforme com a norma IPC-6012 Classe 2
Materiais compatíveis com a RoHS
Compatível com o conjunto sem chumbo
Conclusão
Este PCB RO4003C de 2 camadas fornece um equilíbrio ideal de desempenho de RF e eficiência de fabricação para aplicações de alto volume.Com as suas propriedades elétricas de grau microondas e vantagens de processamento padrão, representa uma excelente escolha para os engenheiros que desenvolvem soluções sem fios rentáveis. A equipa está disponível para apoiar os seus requisitos específicos de aplicação - contacte-nos hoje para discutir os seus requisitos ou fazer uma encomenda.
