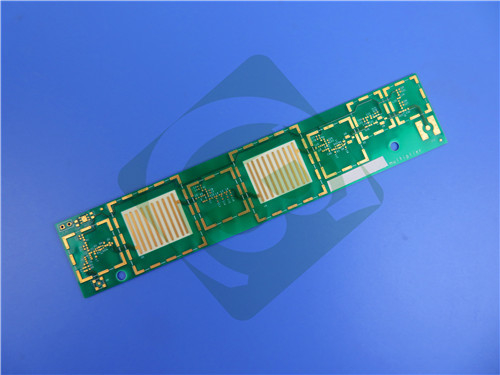

Conheça o nosso PCB rígido de dupla camada de alto desempenho, elaborado com material RO4725JXR.Foi concebido para várias aplicações de alta frequência e de antenas, onde o desempenho e a rentabilidade confiáveis são cruciais., tornando-se uma excelente escolha para antenas de estações base de telefonia celular e muito mais.
O empilhamento deste PCB é cuidadosamente concebido do seguinte modo:
Copper_layer_1: 35 μm
Rogers RO4725JXR Core: 0,78 mm (30,7 mil)
Copper_layer_2: 35 μm
Detalhes dos PCB
| Parâmetro |
Especificações |
| Material de base |
RO4725JXR |
| Número de camadas |
2 camadas |
| Dimensões da placa |
53 mm x 79 mm = 1 PCS, +/- 0,15 mm |
| Traço/Espaço mínimo |
4/7 mils |
| Tamanho mínimo do buraco |
0.3 mm |
| Vias Cegas |
- Não, não. |
| Espessura do quadro acabado |
0.8mm |
| Peso de Cu acabado |
1 oz (1,4 ml) camadas exteriores |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão |
| Top Silkscreen |
- Não, não. |
| Tela de seda inferior |
- Não, não. |
| Máscara de solda superior |
- Não, não. |
| Máscara de solda inferior |
- Não, não. |
| Ensaios elétricos |
100% testado antes da expedição |
Composição dos materiais e vantagem de custo
Os laminados de grau de antena Rogers RO4725JXR de hidrocarboneto / cerâmica / vidro tecido são uma alternativa confiável e de baixo custo aos laminados convencionais à base de PTFE.
Compatibilidade do processamento
Os sistemas de resina de materiais dielétricos RO4725JXR fornecem as propriedades necessárias para um desempenho ideal da antena.Os laminados de grau de antena RO4725JXR são totalmente compatíveis com o FR-4 convencional e o processamento de solda livre de chumbo a alta temperaturaEstes materiais não requerem o tratamento especial necessário nos laminados tradicionais à base de PTFE para a preparação de furos revestidos.Os laminados RO4725JXR são uma alternativa acessível aos materiais convencionais de antena à base de PTFE, permitindo aos designers otimizar custos e desempenho.
Propriedades elétricas e mecânicas
Os laminados RO4725JXR possuem as propriedades mecânicas e elétricas que os designers de antenas precisam.5 GHz quando se utiliza o LoPro? Folha EDC tratada reversa. Estes valores permitem que os designers de antenas realizem valores de ganho substanciais, minimizando a perda de sinal.com valores superiores a -160 dBc (43dBm 1, sinal de 900 MHz).
Características fundamentais
- Constante dielétrica de DK 2,55 +/- 0,05 a 10 GHz/23°C
- Fator de dissipação de 0,0026 a 10 GHz/23°C e 0,0022 a 2,5 GHz
-Excelente coeficiente térmico da constante dielétrica +34 ppm/°C
- CTE correspondente ao cobre com eixo X de 13,9 ppm/°C, eixo Y de 19 ppm/°C, eixo Z de 25,6 ppm/°C
- Valor Tg elevado > 280 °C
- Valor PIM perfeito de -166 dBC
Benefícios
- Dieléctrico de baixa perda com folha de perfil baixo
- Baixa perda de inserção
-Dk combinado com as ofertas de antenas baseadas em PTFE padrão
-Redução da intermodulação passiva (PIM)
- Desempenho de circuito consistente
Onde pode ser usado?
As propriedades únicas do RO4725JXR tornam este PCB adequado para uma série de aplicações:
- Antenas da Estação Base Celular
- Conformidade e disponibilidade
Este PCB atende aos rigorosos padrões IPC-Classe-2, garantindo qualidade e confiabilidade consistentes.
Oferecemos disponibilidade mundial, tornando este PCB de alta qualidade acessível a engenheiros e fabricantes em todas as regiões.
Escolha este PCB para uma solução que ofereça qualidade e valor.
