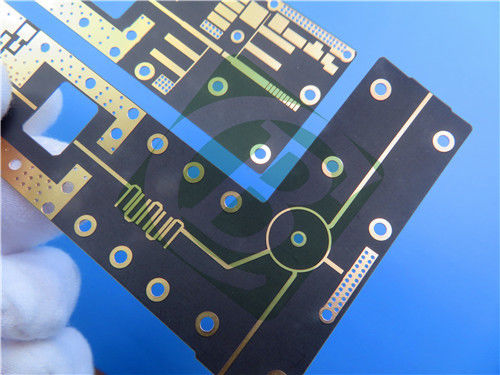

Apresento o nosso PCB rígido de dupla camada de alto desempenho, meticulosamente construído com material Rogers RT/duroide 5880.Adaptado para cenários de alta frequência exigentes, onde são essenciais características elétricas consistentes e perda mínima, surge como uma escolha de topo para sistemas de radar, aplicações de ondas milimétricas, e além.
Construção e especificações de PCB
O empilhamento deste PCB é projetado cuidadosamente da seguinte forma:
Copper_layer_1: 35 μm
NT1 desligamento
Copper_layer_2: 35 μm
Detalhes dos PCB
| Parâmetro |
Especificações |
| Material de base |
NT1duroide |
| Número de camadas |
2 camadas |
| Dimensões da placa |
135 mm x 105 mm = 3Tipos = 3PCS, +/- 0,15 mm |
| Traço/Espaço mínimo |
30,9/3,9 milis |
| Tamanho mínimo do buraco |
0.3 mm |
| Vias Cegas |
- Não, não. |
| Espessura do quadro acabado |
0.45mm |
| Peso de Cu acabado |
1 oz (1,4 ml) |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão |
| Top Silkscreen |
Branco |
| Tela de seda inferior |
- Não, não. |
| Máscara de solda superior |
Verde |
| Máscara de solda inferior |
- Não, não. |
| Ensaios elétricos |
100% testado antes da expedição |
O que torna o material RT/duroide 5880 notável?
Os laminados de alta frequência Rogers RT/duroid 5880 são compósitos de PTFE reforçados com microfibras de vidro, fabricados para aplicações de circuitos de stripline e microstrip precisos.As microfibras orientadas aleatoriamente contribuem para uma uniformidade excepcional da constante dielétrica, que permanece consistente em todos os painéis e estável em uma ampla faixa de frequências.enquanto a sua constante dielétrica é de 2.2 +/- 0,02 a 10 GHz/23°C aumenta ainda mais o seu desempenho elétrico.
Em termos de processamento e durabilidade, os laminados RT/duroide 5880 são fáceis de cortar, cortar e transformar em forma por máquina.com um diâmetro superior a 50 mm,Outras características importantes incluem um coeficiente de temperatura da constante dielétrica (TCDk) de -125 ppm/°C, baixa absorção de umidade de 0,02%, CTE no eixo X de 31 ppm/°C,Eixo Y de 48 ppm/°C e eixo Z de 237 ppm/°C, Td 500 °C TGA, classificação UL 94-V0, compatibilidade de processo sem chumbo e propriedades isotrópicas.
Benefícios
- Propriedades elétricas uniformes numa ampla gama de frequências
- Facilmente cortado, cortado e transformado em forma
- Resistente a solventes e reagentes utilizados na gravação ou revestimento de bordas e furos
- Ideal para ambientes de elevada umidade
- Material bem estabelecido.
- Menor perda elétrica para o material PTFE reforçado
Onde pode ser usado?
As propriedades únicas do RT/duroide 5880 tornam este PCB adequado para uma série de aplicações:
- Antenas de banda larga de companhias aéreas comerciais
- Microstrip e Stripline Circuits
- Aplicações de ondas milimétricas
- Sistemas de radar.
- Sistemas de orientação
- Antenas de rádio digital ponto a ponto.
Conformidade e disponibilidade
Este PCB adere aos rigorosos padrões IPC-Classe-2, garantindo qualidade e confiabilidade consistentes.
Proporcionamos disponibilidade mundial, garantindo que este PCB de alta qualidade seja acessível a engenheiros e fabricantes em todas as regiões.
Opte por este PCB para uma solução que se destaca em qualidade e valor.
