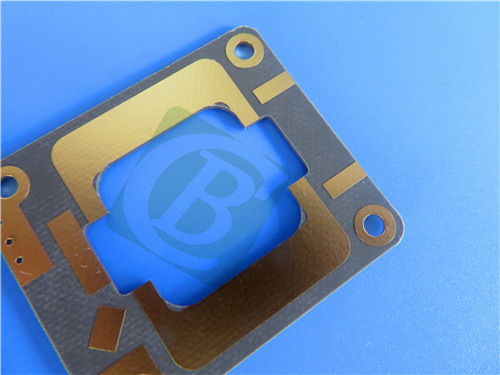

PCB RT duroid 6202 de 0,127 mm Substratos de 2 camadas

Apresentando nossa PCB rígida de 2 camadas de alto desempenho, meticulosamente fabricada com material Rogers RT/duroid 6202. Ela é projetada para cenários onde baixa perda e baixa constante dielétrica são cruciais, tornando-a uma escolha de destaque para antenas phased array, sistemas de radar e muito mais.

Construção desta PCB

A estrutura desta PCB é projetada com cuidado:

Copper_layer_1: 35 μm

Substrato Rogers RT/duroid 6202: 5mil (0,127mm)

Copper_layer_2: 35 μm

Detalhes da PCB

As Vantagens do Material RT/duroid 6202

Composição do Material e Características Principais

Os materiais de circuito de alta frequência Rogers RT/duroid 6202 são laminados com baixa perda e baixa constante dielétrica, apresentando reforço limitado de tecido de vidro. Eles fornecem as propriedades elétricas e mecânicas necessárias para projetar estruturas de micro-ondas complexas que são mecanicamente confiáveis e eletricamente estáveis.

Estabilidade Dimensional e Facilidade de Fabricação

Graças à adição de reforço limitado de tecido de vidro, é alcançada excelente estabilidade dimensional (0,05 a 0,07 mils/polegada). Isso geralmente remove a necessidade de dupla gravação para atender a tolerâncias posicionais apertadas.

Principais Características Elétricas e Físicas

As características notáveis incluem uma constante dielétrica (Dk) variando de 2,94 ±0,04 a 3,06 ±0,04 (dependendo da espessura) a 10GHz/23°C – laminados de 0,005” têm um Dk de 3,06 ± 0,04, laminados de 0,010” e 0,015” 3,02 ± 0,04 e laminados ≥0,020” 2,94 ± 0,04. Ele também tem um fator de dissipação de 0,0015 a 10 GHz/23°C, um baixo coeficiente térmico de Dk a 5 ppm/°C (acima de -50 a +150°C a 10 GHz) e um coeficiente de expansão térmica (-55 a 288 °C) de 15 ppm/°C para os eixos X e Y, 30 ppm/°C para o eixo Z. Além disso, possui um Td de 500 °C TGA, condutividade térmica de 0,68 W/m/k, absorção de umidade de 0,04% e uma classificação UL 94-V0.

Principais Benefícios

-Baixa perda garante desempenho de alta frequência de primeira linha

-Coeficiente de expansão no plano corresponde ao cobre

-Possui excelentes propriedades elétricas e mecânicas

-Encolhimento mínimo por corrosão

Aplicações Típicas

As propriedades distintas do RT/duroid 6202 tornam esta PCB perfeita para:

-Antenas Phased Array

-Sistemas de Radar Terrestres e Aerotransportados

-Antenas do Sistema de Posicionamento Global

-Backplanes de Energia

-Evitação de Colisão de Companhias Aéreas Comerciais

-Redes de Formação de Feixe

Conformidade e Disponibilidade Global

Esta PCB atende aos rigorosos padrões IPC-Class-2, garantindo qualidade e confiabilidade consistentes. A arte é fornecida no formato Gerber RS-274-X para uma produção tranquila.

Oferecemos disponibilidade mundial, garantindo que engenheiros e fabricantes de todo o mundo possam acessar esta PCB de alta qualidade.

Conclusão

A PCB RT/duroid 6202 combina baixa perda, desempenho elétrico estável e confiabilidade mecânica, tornando-a uma ótima escolha para várias aplicações de alta frequência. Com suas propriedades de material superiores e design cuidadoso, ela pode lidar com as demandas de seus projetos complexos de micro-ondas. Opte por esta PCB para uma solução que equilibra desempenho e confiabilidade.
