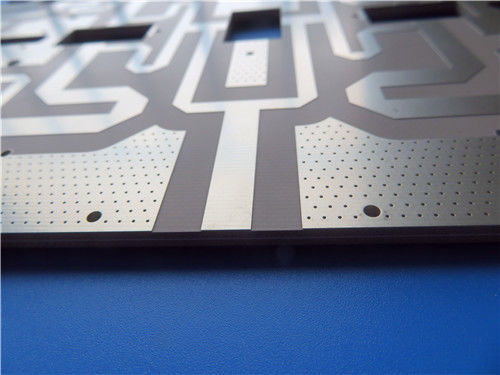

2-camada Rogers RT duroide 6010.2LM PCB 75 mil espessura

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo+caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000pcs por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Material base:

Rogers RT/duroid 6010.2LM

Contagem de camadas:

2 camadas

Espessura da PCB:

2,0 mm

Tamanho da placa de circuito impresso:

45,4 mm x 31,8 mm (1 peça) ± 0,15 mm

Silkscreen:

Branco

Máscara de solda:

Peso de cobre:

1 onça (1,4 mils/35 μm)

Acabamento de superfície:

Prata de imersão

Destacar:

Rogers RT duroide 6010.2LM PCB

2 camadas de placas de PCB Rogers

PCB Rogers de 75 milímetros de espessura.

Descrição do produto

2-camada Rogers RT duroide 6010.2LM PCB 75 mil espessura

Este PCB de 2 camadas de alta confiabilidade é construído com Rogers RT/duroide 6010.2LM - um composto cerâmico-PTFE de primeira qualidade otimizado para circuitos eletrónicos e de microondas que requerem uma constante dielétrica elevada (Dk) e perdas mínimasProjetado para permitir um projeto compacto, garantindo um desempenho consistente,Cumprir os padrões de qualidade IPC-Classe 2 e ser ideal para aplicações de banda X e abaixo, onde a eficiência espacial e a integridade do sinal são críticas.

Especificação do PCB

Parâmetro	Detalhes
Material de base	Rogers RT/duroide 6010.2LM (núcleo composto cerâmico-PTFE)
Número de camadas	PCB rígido de duas camadas
Dimensões da placa	450,4 mm x 31,8 mm (1 peça) ± 0,15 mm
Traço/Espaço mínimo	4/5 mils
Tamanho mínimo do buraco	0.3 mm
Através do tipo	Não há vias cegas (apenas vias de perfuração)
Espessura do quadro acabado	2.0 mm
Peso de cobre acabado (camadas exteriores)	1 oz (equivalente a 1,4 mils / 35 μm por camada)
Via espessura do revestimento	20 μm
Revestimento de superfície	Imersão de prata (melhora a condutividade, garante soldagem confiável)
Tela de seda	De cima: Branco; De baixo: Não
Máscara de solda	De cima: Não; De baixo: Não
Garantia da qualidade	100% Teste eléctrico antes da expedição

Detalhes do empilhamento de PCB

Tipo de camada	Material/Descrição	Espessura
Camada de cobre 1 (exterior)	Cobre condutor (acabado)	35 μm (1 oz)
Núcleo dielétrico	Rogers RT/duroide 6010.2LM	1.905 mm (75 mils)
Camada de cobre 2 (exterior)	Cobre condutor (acabado)	35 μm (1 oz)

Resumo do material: Rogers RT/duroide 6010.2LM

O Rogers RT/duroid 6010.2LM é um laminado composto cerâmico-PTFE especializado projetado para circuitos de alta frequência que exigem alta constante dielétrica e baixa perda. Its formulation enables significant circuit size reduction (critical for space-constrained systems) while maintaining tight control over Dk and thickness--ensuring repeatable performance across production runsO material apresenta igualmente uma excepcional estabilidade térmica e mecânica, incluindo uma baixa expansão do eixo Z,tornando-o compatível com desenhos de buracos de revestimento confiáveis (mesmo para dimensionamento de várias camadas).

Características fundamentais do material

Especificações	Valor
Tipo de material	Compositórios cerâmicos de PTFE
Constante dielétrica (Dk)	10.2 ± 0,25 a 10 GHz
Fator de dissipação (tanδ)	0.0023 a 10 GHz
Temperatura de decomposição (Td, TGA)	500 °C
Absorção de umidade	0.01%
Coeficiente de expansão térmica (CTE)	Eixo X: 24 ppm/°C; Eixo Y: 24 ppm/°C; Eixo Z: 47 ppm/°C
Conductividade térmica	0.86 W/mK
Classificação de inflamabilidade	UL 94 V-0

Benefícios essenciais

Permite a concepção de circuitos compactos:Com um Dk elevado de 10.2, o material reduz significativamente a pegada de PCB - ideal para microondas e sistemas eletrônicos de espaço limitado.
Optimizado para integridade do sinal de baixa frequência:O fator de dissipação ultra baixo (0,0023) garante uma atenuação mínima do sinal, tornando-o perfeito para aplicações que operam na banda X e abaixo.
Compatibilidade multi-camadas fiável:A baixa CTE do eixo Z (47 ppm/°C) evita o estresse térmico nos furos revestidos, garantindo a confiabilidade a longo prazo, mesmo quando escalado para projetos de várias camadas.
Performance Imune à Umidade:A absorção de umidade quase nula (0,01%) elimina a perda ou degradação do sinal relacionada à umidade, mesmo em ambientes agressivos ou úmidos.
Qualidade de produção consistente:O controlo rigoroso da Dk (± 0,25) e da espessura garante um desempenho uniforme em todos os PCB, reduzindo a variabilidade da produção e melhorando a fiabilidade do sistema final.

Aplicações típicas

Este PCB foi concebido para sistemas de alto desempenho e eficiência espacial, incluindo:

Antenas de parcheamento
Sistemas de comunicações por satélite
Amplificadores de energia
Sistemas de prevenção de colisões de aeronaves
Sistemas de alerta por radar terrestre
