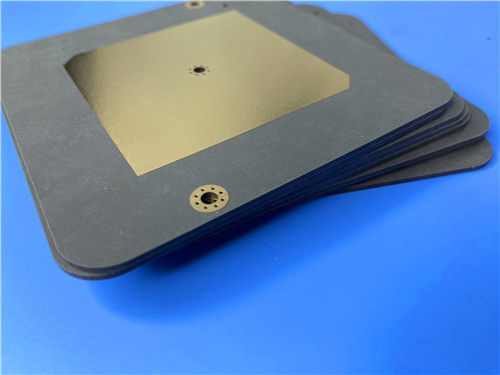

Rogers RT duroid 5880 PCB 1.6mm quadros de circuito RF de dois lados
  • Nome

Rogers RT duroid 5880 PCB 1.6mm quadros de circuito RF de dois lados

MOQ: 1 unidade
preço: USD9.99-99.99
Embalagem padrão: Sacos a vácuo+caixas
Período de entrega: 8-9 dias úteis
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs por mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-332.V1.0
Material base:
Rogers RT/duroid 5880
Contagem de camadas:
2 camadas
Espessura da PCB:
1,6 mm
Tamanho da placa de circuito impresso:
90 mm x 90 mm (1 peça) ± 0,15 mm
Silkscreen:
não
Máscara de solda:
não
Peso de cobre:
1 onça (1,4 mils) para camadas externas
Acabamento de superfície:
ouro de imersão
Destacar:

Rogers RT duroide 5880 PCB

,

placas de circuitos RF de dois lados

,

1.6mm Rogers placa de PCB

Descrição do produto
Rogers RT duroid 5880 PCB 1.6mm quadros de circuito RF de dois lados

Este PCB de alto desempenho é construído com o Rogers RT/duroid 5880 - um composto PTFE de primeira qualidade reforçado com microfibras de vidro - e projetado para aplicações de alta frequência.

Especificação do PCB
Parâmetro Detalhes
Material de base Rogers RT/duroid 5880 (composto de PTFE reforçado com microfibras de vidro)
Número de camadas PCB rígido de duas camadas
Dimensões da placa 90 mm x 90 mm (1 peça) ± 0,15 mm
Traço/Espaço mínimo 5/5 mils
Tamanho mínimo do buraco 0.3 mm
Através do tipo Não há vias cegas (apenas vias de perfuração)
Espessura do quadro acabado 1.6 mm
Peso de cobre (terminado) 1 oz (equivalente a 1,4 mils / 35 μm por camada)
Via espessura do revestimento 20 μm
Revestimento de superfície Ouro de imersão (para maior condutividade e resistência à corrosão)
Tela de seda De cima: Não; De baixo: Não
Máscara de solda De cima: Não; De baixo: Não
Garantia da qualidade 100% Teste eléctrico antes da expedição
Detalhes do empilhamento de PCB

O empilhamento da placa é otimizado para um desempenho elétrico consistente e estabilidade mecânica:

Tipo de camada Material/Descrição Espessura
Camada de cobre 1 Cobre condutor (acabado) 35 μm (1 oz)
Camada dielétrica Rogers RT/duroide 5880 5.575 mm (62 mils)
Camada de cobre 2 Cobre condutor (acabado) 35 μm (1 oz)
Rogers RT duroid 5880 PCB 1.6mm quadros de circuito RF de dois lados 0
Resumo do material: Rogers RT/duroide 5880

O Rogers RT/duroid 5880 é um laminado de alta frequência de primeira qualidade projetado para circuitos de stripline e microstrip.enquanto sua base de PTFE garante baixa perda elétrica - tornando-o ideal para aplicações que exigem confiabilidade em largas faixas de frequênciaO material é resistente a todos os solventes e reagentes (quentes ou frios) utilizados na gravação, revestimento e processamento de PCB, e suporta processos de fabricação sem chumbo.

Características fundamentais do material
Especificações Valor
Constante dielétrica (εr) 2.2 ± 0,02 a 10 GHz / 23°C (uniforme de painel para painel)
Fator de dissipação (tanδ) 0.0009 a 10 GHz
Coeficiente de temperatura da constante dielétrica (TCDk) -125 ppm/°C
Absorção de umidade 00,02%
Coeficiente de expansão térmica (CTE) - eixo X 31 ppm/°C
Coeficiente de expansão térmica (CTE) - eixo Y 48 ppm/°C
Coeficiente de expansão térmica (CTE) - eixo Z 237 ppm/°C
Estabilidade térmica (Td, perda de peso de 5% através do TGA) 500 °C
Classificação de inflamabilidade UL 94-V0
Compatibilidade sem chumbo Sim (processo compatível com a RoHS)
Isotropia Sim (propriedades uniformes em todos os eixos)
Benefícios essenciais
  • Desempenho elétrico constante: Constante dielétrica uniforme e baixo fator de dissipação em largas faixas de frequência (suporta banda Ku e superior, incluindo ondas milimétricas)
  • Fabricação fácil: Fácil de cortar, cortar e transformar em máquinas em formas personalizadas
  • Resistência química: Resiste a solventes e reagentes utilizados na gravação, revestimento de buracos e processamento de PCB
  • Resistência à umidade: Absorção de umidade quase nula (0,02%) torna-o ideal para ambientes de alta umidade ou adversos
  • Confiabilidade comprovada: Material bem estabelecido com experiência em aplicações críticas
  • Perda mínima para PTFE reforçado: Eficiência elétrica superior em comparação com outros laminados PTFE reforçados
Aplicações típicas

Este PCB foi concebido para sistemas de alto desempenho que exigem precisão e fiabilidade, incluindo:

  • Antenas de banda larga para companhias aéreas comerciais
  • Circuitos de micro-cartão e de linha de circuito
  • Sistemas de comunicação de ondas milimétricas
  • Sistemas de radar
  • Sistemas de orientação
  • Antenas de rádio digitais ponto a ponto
Rogers RT duroid 5880 PCB 1.6mm quadros de circuito RF de dois lados 1
