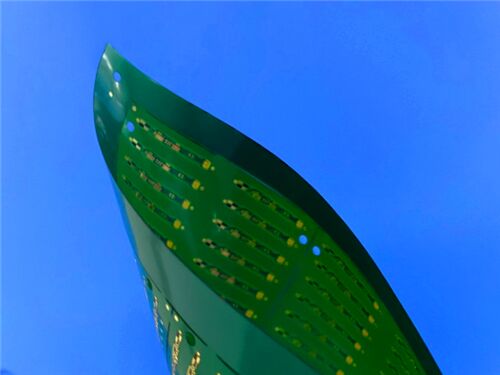

PCB de poliamida de 2 camadas, 0,12 mm, PCB flexível com ENIG 0,5 oz

MOQ:	1 unidade
preço:	USD9.99-99.99
Embalagem padrão:	Sacos a vácuo+caixas
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 unidades por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Número do modelo

BIC-332.V1.0

Material Básico:

Poliimida sem adesivo

Contagem de camadas:

2 camadas

Espessura da PCB:

0.12mm

Tamanho da placa de circuito impresso:

110 mm × 130 mm

Silkscreen:

branco

Máscara de solda:

verde

Peso de cobre:

0,5 onças para camadas externas

Acabamento de superfície:

Destacar:

PCB de poliamida de 2 camadas com ENIG

PCB de poliamida de 2 camadas

Descrição do produto

Este PCB flexível de 2 camadas é projetado para aplicações eletrônicas flexíveis de alta confiabilidade, aproveitando o material poliimida sem adesivos (série SF202 FCCL).É especificamente concebido para satisfazer os requisitos de transmissão de sinal de alta frequência e cenários de curvatura dinâmica, equilibrando desempenho superior e praticidade para casos de utilização que vão desde telefones celulares dobráveis até eletrónica automotiva.

Especificação do PCB

Parâmetro	Detalhes
Número de camadas	2 camadas (estrutura flexível)
Material de base	Polyimida sem adesivo (laminado revestido de cobre flexível de dois lados sem adesivo da série SF202)
Dimensões da placa	110 mm × 130 mm por peça (1 PCS), tolerância ±0,15 mm
Traço/Espaço mínimo	8 mils (traça) / 6 mils (espaço)
Tamanho mínimo do buraco	0.2 mm
Vias	Sem vias cegas; vias totais: 51; espessura do revestimento: 15 μm
Espessura do quadro acabado	0.12mm
Peso de cobre acabado	00,7 ml para as camadas exteriores
Revestimento de superfície	Ouro de imersão em níquel sem eléctro (ENIG)
Tela de seda	Branco na camada superior; sem serigrafia na camada inferior
Máscara de solda	Verde nas camadas superior e inferior
Garantia da qualidade	100% de ensaio eléctrico antes da expedição

Empilhamento de PCB

Nome da camada	Materiais	Espessura
Camada superior (Copper_layer_1)	Cobre	22 μm
Capa de substrato	SF305 Núcleo de poliimida	0.05 mm (50 μm)
Capa inferior (Copper_layer_2)	Cobre	22 μm

Introdução ao material do núcleo (SF202 FCCL à base de película de PI sem adesivos)

O SF202 é um laminado flexível revestido de cobre (FCCL) de dois lados, sem adesivos, desenvolvido pela Shengyi Technology para dispositivos eletrônicos flexíveis de alta confiabilidade.É adaptado para transmissão de sinal de alta frequência e aplicações de dobra dinâmica, ideal para campos com requisitos FPC rigorosos, como telefones celulares dobráveis, computadores, câmeras digitais, VCRs, telas planas, eletrônicos automotivos e instrumentos de precisão.Suas principais vantagens incluem baixa perda dielétrica, alta resistência à dobra e excelente estabilidade dimensional.

Principais vantagens do material SF202:

FR-4 Compatibilidade dos processos: adaptável aos fluxos de trabalho de fabricação de PCB flexíveis padrão, reduzindo os custos de fabricação e os prazos de execução

Design sem adesivos: melhora a flexibilidade e a resistência à dobra, reduzindo a espessura geral do painel

Conformidade ambiental: sem halogênio, com classificação UL 94 V-0 e compatível com a RoHS (sem Pb, Hg, Cd, Cr6+, PBB, PBDE)

PCB de poliamida de 2 camadas, 0,12 mm, PCB flexível com ENIG 0,5 oz 0

Características fundamentais do material

Características	Especificação/Descrição
Constante dielétrica (Dk)	3.2 a 1 GHz (testado de acordo com a norma IPC-TM-650).
Fator de dissipação	0.007 a 1 GHz (testado de acordo com a norma IPC-TM-650)
90° Resistência ao descascamento	≥ 1 N/mm
Resistência química	≥ 80%
Absorção de umidade	≤ 1,5%
Força dielétrica	150 V/μm
Classificação de inflamabilidade	UL 94 V-0 (material) / UL 94 VTM-0 (PCB)
Desempenho abrangente	Excelente flexibilidade, resistência térmica, estabilidade dimensional e desempenho elétrico
Soldagem e desempenho químico	Confiabilidade de solda superior e resistência química

Benefícios essenciais

- Baixa perda dielétrica: garante uma transmissão confiável de sinal de alta frequência, fundamental para dispositivos de comunicação como telefones celulares e câmeras digitais

- Alta resistência à curvatura: adapta-se a cenários de curvatura dinâmica, ideal para eletrônicos dobráveis e peças móveis automotivas

-Resiliência térmica: Resiste a ambientes de funcionamento a altas temperaturas e a processos de solda sem chumbo

- Estabilidade dimensional: Minimiza a deformação durante a fabricação e operação, garantindo a fiabilidade a longo prazo

- Segurança ambiental: livre de halógenos e compatível com o RoHS, cumprindo normas globais de sustentabilidade

Padrão de qualidade e disponibilidade

Padrão de qualidade: cumpre os padrões de qualidade IPC-Classe 2.que especifica os requisitos de aceitabilidade que garantem um desempenho fiável em aplicações eletrónicas gerais.

Disponibilidade: A distribuição mundial é apoiada.

Aplicações típicas

- Eletrónica de Consumo: Computadores, telemóveis (especialmente os modelos dobráveis), câmaras digitais, VCR

- Eletrónica automóvel: Vários componentes electrónicos instalados no veículo

- Equipamento de escritório: dispositivos de automação de escritório

- Outros domínios: Displays de painel plano, instrumentos de precisão e outros dispositivos electrónicos flexíveis de elevada fiabilidade

PCB de poliamida de 2 camadas, 0,12 mm, PCB flexível com ENIG 0,5 oz 1
