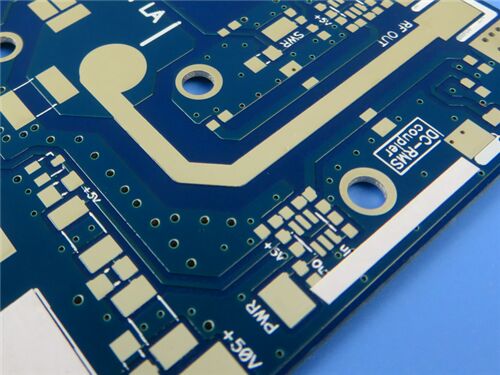

Este PCB RF rígido de 2 camadas é especificamente concebido para aplicações de radiofrequência (RF) de alto desempenho,utilizando o material Rogers RO4350B, um laminado de vidro tecido reforçado com hidrocarbonetos/cerâmica- é concebido para equilibrar o desempenho elétrico excepcional (perto do PTFE/vidro tecido) com a fabricabilidade do epoxi/vidro,tornando-o ideal para sistemas de RF que requerem transmissão de sinal confiável e desempenho estável.
Especificação do PCB
| Parâmetro |
Detalhes |
| Número de camadas |
2 camadas (estrutura RF rígida) |
| Material de base |
Rogers RO4350B (laminado cerâmico/hidrocarbonetado reforçado com vidro tecido) |
| Dimensões da placa |
54 mm × 68 mm por peça (1 PCS), tolerância ±0,15 mm |
| Traço/Espaço mínimo |
4 mils (traços) / 6 mils (espaço) |
| Tamanho mínimo do buraco |
0.3 mm |
| Vias |
Sem vias cegas; vias totais: 101; espessura do revestimento: 20 μm |
| Espessura do quadro acabado |
1.6 mm |
| Peso de cobre acabado |
1 oz (1,4 ml) para as camadas exteriores |
| Revestimento de superfície |
Prata de imersão |
| Tela de seda |
Branco na camada superior; sem serigrafia na camada inferior |
| Máscara de solda |
Azul na camada superior; sem máscara de solda na camada inferior |
| Garantia da qualidade |
100% de ensaio eléctrico antes da expedição |
Empilhamento de PCB
| Nome da camada |
Materiais |
Espessura |
| Camada superior (Copper_layer_1) |
Cobre |
35 μm |
| Capa de substrato |
Rogers RO4350B Core |
1.524 mm (60 mil) |
| Capa inferior (Copper_layer_2) |
Cobre |
35 μm |
Rogers RO4350B Material Introdução
Os materiais Rogers RO4350B são hidrocarbonetos/cerâmica reforçada com vidro tecido de propriedade exclusiva que combinam um desempenho elétrico próximo do PTFE/vidro tecido com a fabricabilidade do epóxi/vidro.Estes laminados oferecem um controlo rigoroso da constante dielétrica (Dk) e mantêm baixas perdas, ao mesmo tempo em que utilizam os mesmos métodos de processamento dos materiais epóxi/vidro normaisDisponível a uma fracção do custo dos laminados de microondas convencionais, o RO4350B não requer os tratamentos especiais de furos ou procedimentos de manuseio necessários para materiais à base de PTFE.Além disso,, os laminados RO4350B são classificados UL 94 V-0, tornando-os adequados para dispositivos ativos e projetos de RF de alta potência.
Materiais-chave Características
| Características |
Especificação/Descrição |
| Constante dielétrica (Dk) |
30,48 ± 0,05 a 10 GHz/23°C |
| Fator de dissipação |
0.0037 a 10 GHz/23°C |
| Coeficiente térmico de Dk |
+50 ppm/°C (de -50°C a 150°C) |
| Conductividade térmica |
0.69 W/m/°K |
| Coeficiente de expansão térmica (CTE) |
Eixo X: 10 ppm/°C; Eixo Y: 12 ppm/°C; Eixo Z: 32 ppm/°C |
| Temperatura de transição do vidro (Tg) |
> 280 °C |
| Absorção de água |
00,06% (baixa absorção de água) |
| Classificação de inflamabilidade |
UL 94-V0 |
| Fabricação |
Compatível com os métodos de processamento padrão de epóxi/vidro; não é necessário tratamento especial através de um buraco |
Benefícios
Desempenho superior de RF: controle Dk apertado e baixo fator de dissipação garantem uma transmissão confiável de sinal de alta frequência, crítica para aplicações de RF.
Fabricação econômica: utiliza fluxos de trabalho de processamento de epóxi/vidro padrão, reduzindo os custos de produção em comparação com os laminados de microondas convencionais.
Alta estabilidade térmica: o Tg elevado (> 280°C) e a excelente condutividade térmica permitem um desempenho estável em ambientes de funcionamento a altas temperaturas.
Baixa sensibilidade ambiental: baixa absorção de água (0,06%) minimiza a degradação do desempenho em condições úmidas.
Segurança reforçada: a classificação de inflamabilidade UL 94-V0 garante o cumprimento das normas de segurança para dispositivos ativos e projetos de RF de alta potência.
Obra de arte
Tipo de ilustração fornecida: Gerber RS-274-X (formato padrão da indústria para a fabricação de PCB)
Padrão de qualidade e disponibilidade
Padrão de qualidade: cumpre os padrões de qualidade IPC-Classe 2. Este padrão amplamente reconhecido especifica requisitos de aceitabilidade rigorosos para a fabricação de PCB,
Disponibilidade: A distribuição mundial é apoiada.
Aplicações típicas
- Infra-estruturas de telecomunicações: Estações de base celulares, antenas e amplificadores de energia
- Identificação por RF: etiquetas de identificação por RF
- Eletrónica automóvel: Radar e sensores automóveis
- Comunicação por satélite: LNB's (Low Noise Blocks) para satélites de transmissão directa
Resumo
O PCB RF rígido de 2 camadas com material Rogers RO4350B é uma solução de alto desempenho e custo-benefício adaptada para aplicações RF exigentes.Combinando um desempenho elétrico superior (próximo aos materiais à base de PTFE) com a fabricabilidade de epoxi/vidro, acabamento de superfície de prata por imersão e conformidade com as normas IPC-Classe-2,Aborda os principais desafios no projeto de sistemas de RF, desde a transmissão estável de sinais de alta frequência até à produção em volume eficienteA sua disponibilidade global e classificação de segurança UL 94-V0 tornam-na uma escolha confiável para projetos de telecomunicações, automoção, RFID e comunicações por satélite em todo o mundo.
