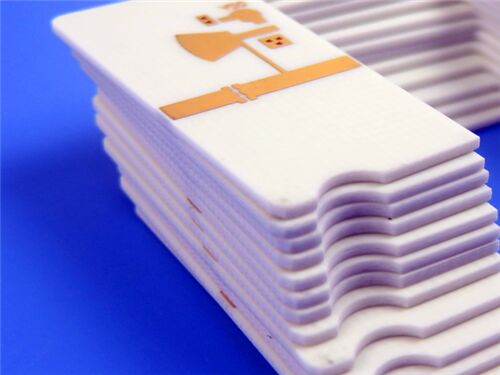

Esta PCB rígida de 2 camadas adota Rogers RO4725JXR, um laminado de grau de antena de hidrocarboneto/cerâmica/tecido de vidro. Ela é projetada especificamente para atender de forma confiável aos rigorosos requisitos de transmissão de sinais de alta frequência em cenários de aplicações de RF de precisão, particularmente adequada para aplicações de antenas de estações base de telefonia celular.
Especificações da PCB
| Parâmetro |
Detalhes |
| Contagem de Camadas |
2 camadas (estrutura rígida) |
| Material Base |
Rogers RO4725JXR |
| Dimensões da Placa |
115,1 mm × 66,3 mm por peça (1PCS), tolerância ±0,15 mm |
| Trilha/Espaço Mínimo |
5 mils (trilha) / 6 mils (espaço) |
| Tamanho Mínimo do Furo |
0,3 mm |
| Vias |
Sem vias cegas; Total de vias: 131; Espessura da chapeação das vias: 20 μm |
| Espessura Final da Placa |
1,62 mm |
| Peso Final do Cobre |
1oz (1,4 mils) para camadas externas |
| Acabamento da Superfície |
Ouro por Imersão |
| Serigrafia |
Sem serigrafia na camada superior; Sem serigrafia na camada inferior |
| Máscara de Solda |
Sem máscara de solda na camada superior; Sem máscara de solda na camada inferior |
| Garantia de Qualidade |
Teste elétrico de 100% realizado antes do envio |
Empilhamento da PCB
| Nome da Camada |
Material |
Espessura |
| Camada Superior de Cobre (Copper_layer_1) |
Cobre |
35 μm |
| Núcleo do Substrato |
Núcleo Rogers RO4725JXR |
1,542 mm (60,7 mil) |
| Camada Inferior de Cobre (Copper_layer_2) |
Cobre |
35 μm |
Introdução do Material Rogers RO4725JXR
Os laminados de grau de antena Rogers RO4725JXR Hydrocarbon / Ceramic / Woven Glass são uma alternativa confiável e de baixo custo aos laminados convencionais à base de PTFE. Os sistemas de resina dos materiais dielétricos RO4725JXR fornecem as propriedades necessárias para um desempenho ideal da antena. Os laminados de grau de antena RO4725JXR são totalmente compatíveis com o processamento convencional de solda sem chumbo FR-4 e de alta temperatura.
Esses materiais não exigem o tratamento especial necessário nos laminados tradicionais à base de PTFE para a preparação de furos passantes chapeados. Os laminados RO4725JXR são uma alternativa acessível aos materiais de antena convencionais à base de PTFE, permitindo que os projetistas otimizem o custo e o desempenho. Eles possuem as propriedades mecânicas e elétricas que os projetistas de antenas precisam, com valores que permitem que os projetistas de antenas obtenham valores de ganho substanciais, minimizando a perda de sinal.
Principais Características do Material
| Característica |
Especificação/Descrição |
| Composição do Material |
Laminado de grau de antena Rogers RO4725JXR Hydrocarbon / Ceramic / Woven Glass |
| Constante Dielétrica (Dk) |
2,55 ± 0,05 a 10 GHz/23°C |
| Fator de Dissipação |
0,0026 a 10 GHz/23°C; 0,0022 a 2,5 GHz |
| Coeficiente Térmico da Constante Dielétrica |
+34 ppm/°C |
| Coeficiente de Expansão Térmica (CTE) |
Eixo X: 13,9 ppm/°C; Eixo Y: 19 ppm/°C; Eixo Z: 25,6 ppm/°C (combinado com cobre) |
| Temperatura de Transição Vítrea (Tg) |
>280 °C |
| Valor de Intermodulação Passiva (PIM) |
-166 dBC |
| Vantagem do Acabamento da Superfície |
Ouro por Imersão garante excelente soldabilidade, resistência à corrosão e desempenho de ligação confiável |
Benefícios Essenciais
Desempenho de Baixa Perda: Dielétrico de baixa perda com folha de baixo perfil, minimizando a atenuação do sinal.
Baixa Perda de Inserção: Garante a transmissão e integridade eficientes de sinais de alta frequência.
Compatibilidade Dk: Dk correspondente às antenas PTFE padrão, facilitando a compatibilidade do projeto.
PIM Reduzido: Baixa intermodulação passiva, evitando interferências e aprimorando a confiabilidade do sistema.
Desempenho Consistente do Circuito: Propriedades elétricas/mecânicas estáveis para operação confiável.
Excelente Compatibilidade de Processo: Compatível com FR-4 e solda sem chumbo, sem tratamento especial de furos passantes.
Solução Econômica: Alternativa acessível aos laminados PTFE, otimizando o custo-desempenho.
Padrão de Qualidade e Disponibilidade
Padrão de Qualidade: Conforme com IPC-Class-2, garantindo qualidade consistente por meio de controle de processo rigoroso e verificação elétrica de 100% antes do envio.
Disponibilidade: Disponível globalmente, permitindo entrega pontual e suporte pós-venda eficiente para clientes internacionais.
Aplicações Típicas
Antenas de Estações Base de Telefonia Celular
Resumo
Esta PCB rígida de 2 camadas baseada no substrato Rogers RO4725JXR é uma solução de alto desempenho e econômica, adaptada para aplicações comerciais de micro-ondas e RF, especialmente antenas de estações base de telefonia celular.
