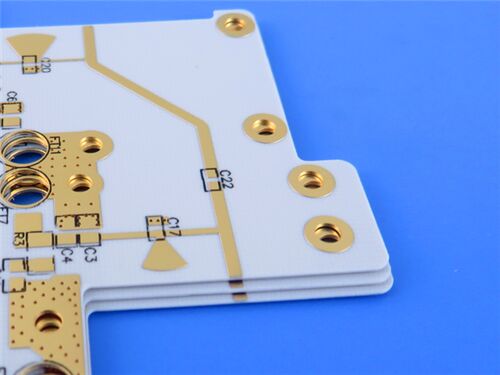

Esta PCB rígida de 2 camadas adota Rogers RO4835, um laminado de hidrocarboneto estável a altas temperaturas e resistente à oxidação. Especificamente projetada para atender aos rigorosos requisitos de transmissão de sinais de RF de alta frequência, é altamente aplicável a sistemas de radar e sensores automotivos.
Especificações da PCB
| Parâmetro |
Detalhes |
| Contagem de Camadas |
2 camadas (estrutura rígida) |
| Material Base |
Rogers RO4835 |
| Dimensões da Placa |
32,9 mm × 60,35 mm por peça (1PCS), tolerância ±0,15 mm |
| Trilha/Espaço Mínimo |
6 mils (trilha) / 6 mils (espaço) |
| Tamanho Mínimo do Furo |
0,2 mm |
| Vias |
Sem vias cegas ou enterradas; Total de vias: 12; Espessura da chapeação das vias: 20 μm |
| Espessura Final da Placa |
0,24 mm |
| Peso Final do Cobre |
1oz (1,4 mils) para todas as camadas |
| Acabamento da Superfície |
Ouro por Imersão |
| Serigrafia |
Sem serigrafia na camada superior; Sem serigrafia na camada inferior; Sem serigrafia nas almofadas de solda |
| Máscara de Solda |
Sem máscara de solda na camada superior; Sem máscara de solda na camada inferior |
| Garantia de Qualidade |
Teste elétrico de 100% realizado |
Empilhamento da PCB
| Nome da Camada |
Material |
Espessura |
| Camada Superior de Cobre |
Cobre Acabado |
35 μm |
| Núcleo do Substrato |
Dielétrico Rogers RO4835 |
0,168 mm (6,6 mil) |
| Camada Inferior de Cobre |
Cobre Acabado |
35 μm |
Introdução do Material Rogers RO4835
O laminado RO4835 da Rogers oferece maior estabilidade em altas temperaturas e é mais resistente à oxidação do que outros materiais de hidrocarboneto. Os laminados RO4835 compartilham propriedades elétricas e mecânicas semelhantes com os laminados RO4350B e são projetados para desempenho de alta frequência e fabricação de circuitos de baixo custo. Ele usa processos padrão de epóxi/vidro (FR-4) e tem um preço competitivo.
Os laminados RO4835 são um material de baixa perda que oferece fabricação de circuitos de baixo custo. Esses laminados estão disponíveis com a folha de cobre tratada reversa LoPro proprietária da Rogers, ideal para aplicações que exigem baixa perda de inserção.
Principais Características do Material
| Característica |
Especificação/Descrição |
| Composição do Material |
Laminado de hidrocarboneto estável a altas temperaturas Rogers RO4835 |
| Conformidade |
Conforme RoHS para aplicações que exigem UL 94 V-0; Conforme IPC-4103 |
| Constante Dielétrica (Dk) |
3,48 ± 0,05 |
| Fator de Dissipação |
0,0037 a 10 GHz |
| Temperatura de Transição Vítrea (Tg) |
>280 °C (TMA) |
| Coeficiente de Expansão Térmica (CTE) |
Eixo X: 10 ppm/°C; Eixo Y: 12 ppm/°C; Eixo Z: 31 ppm/°C |
| Vantagem do Acabamento da Superfície |
Ouro por Imersão garante excelente soldabilidade, resistência à corrosão e desempenho de ligação confiável |
Benefícios Essenciais
Resistência à Oxidação Aprimorada: Superior aos materiais de micro-ondas termofixos típicos.
Adequação para Alto Volume: Para aplicações de alto volume e sensíveis ao desempenho.
Desempenho de Baixa Perda: Excelente desempenho elétrico para altas frequências, ideal para uso automotivo.
Tolerância Dk Ajustada: Permite linhas de transmissão de impedância controlada.
Compatível com Sem Chumbo: Sem bolhas/delaminação no processamento sem chumbo.
Furos Passantes Chapeados Confiáveis: Expansão no eixo Z baixa garante confiabilidade.
Processamento Estável: Expansão no plano baixa para temperaturas de processamento estáveis.
Custo-Benefício: Compatível com FR-4 padrão, com preço competitivo.
Qualidade Padrão & Disponibilidade
Padrão Aceito: Conforme IPC-Class-2, garantindo qualidade consistente por meio de controle de processo rigoroso e verificação elétrica de 100%.
Área de Serviço: Cobertura de serviço em todo o mundo, permitindo entrega pontual e suporte pós-venda eficiente para clientes internacionais.
Aplicações Típicas
Radar e Sensores Automotivos
Micro-ondas ponto a ponto
Amplificadores de Potência
Radar de Matriz Faseada
Componentes de RF
Resumo
Ao aproveitar as propriedades superiores do RO4835 (estabilidade aprimorada em altas temperaturas, excelente resistência à oxidação, baixa perda, tolerância Dk ajustada), compatibilidade com o processo FR-4 padrão e conformidade estrita com os padrões IPC-Class-2, ele atende efetivamente aos requisitos de transmissão de sinais de alta frequência de vários sistemas de RF de precisão. Com seu preço competitivo e cobertura de serviço em todo o mundo, esta PCB serve como uma opção confiável para a produção em alto volume de dispositivos de RF de precisão.
