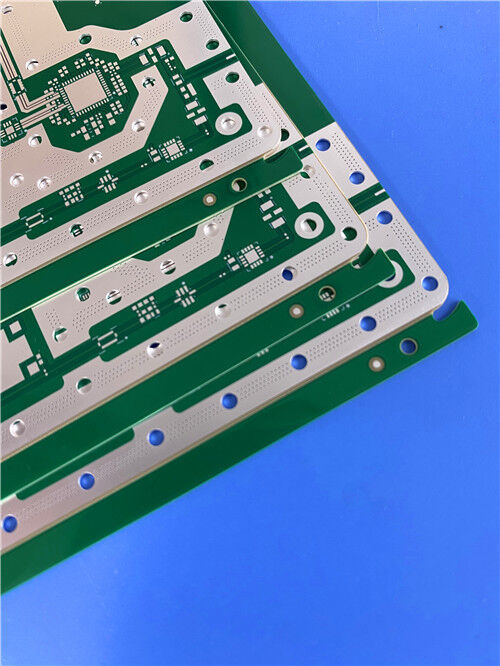

Este PCB de 4 camadas emprega laminados Astra MT77 e 1078 MT77 prepreg, com o acabamento de superfície de Imersão Prata (Ag).e uma espessura de placas acabadas de 0.574mm. O produto adota uma máscara de solda verde com serigrafia branca e incorpora vias fechadas de 0,25mm cheias de resina.Os laminados Astra MT77 oferecem uma estabilidade elétrica excepcional e desempenho de perda ultra-baixa, servindo como uma alternativa rentável aos materiais de PTFE.
Especificações de PCB
| Parâmetro de construção |
Especificações |
| Material de base |
Astra MT77 laminado + MT77 1078 folha PP |
| Configuração da camada |
4 camadas de PCB de RF/microondas |
| Dimensões em painéis |
126 mm × 78 mm por unidade (incluindo a borda do processo), 1 PCS |
| Espessura do quadro acabado |
0.674 mm (suma das camadas de empilhamento, controlada com precisão) |
| Peso de cobre |
Camadas internas (Cobre 2/3): 0,5 oz (0,018 mm cada); camadas externas (Cobre 1/4): 1 oz (0,035 mm cada) |
| Através da especificação |
0.25 mm de diâmetro; Recheado e revestido com resina; |
| Revestimento de superfície |
Prata de imersão (Ag) |
| Máscara de solda |
Cor: Verde; Silkscreen: Branco (de cima/de baixo, conforme necessário) |
Empilhadeira-Configuração
| Sequência de camadas |
Materiais |
Espessura |
| Camada de cobre 1 (torto externo) |
Cobre |
0.035 mm (1 oz) |
| Core MT77 Astra |
Astra MT77 laminado |
0.127 mm (5 milímetros) |
| Camada de cobre 2 (parte superior interna) |
Cobre |
0.018 mm (0,5 oz)
|
| Prepreg 1078 MT77 (1a camada) |
MT2 tratamento de doenças |
0.107mm |
| Prepreg 1078 MT77 (2a camada) |
MT2 tratamento de doenças |
0.107mm |
| Camada de cobre 3 (parte inferior interna) |
Cobre |
0.018 mm (0,5 oz) |
| Core MT77 Astra |
Astra MT77 laminado |
0.127 mm (5 milímetros) |
| Camada de cobre 4 (Fondo externo) |
Cobre |
0.035 mm (1 oz) |
| Espessura total do produto acabado |
- Não. |
0.574mm |
Astra MT77 Propriedades do material laminado
Os materiais laminados Astra MT77 apresentam propriedades elétricas excepcionais com elevada estabilidade numa ampla gama de frequências e temperaturas,tornando-os ideais para os modernos projetos comerciais de circuitos impressos de RF/microondasAs principais vantagens incluem:
- Constante dielétrica estável (Dk): a constante dielétrica mantém a estabilidade entre -40°C e +140°C, mesmo em frequências até a faixa W (75GHz~110GHz),assegurar um desempenho de transmissão de sinal consistente em ambientes de funcionamento extremos.
-Fator de dissipação ultra- baixo (Df): com um valor de Df igual a 0.0017O Astra MT77 minimiza a atenuação do sinal e a perda de energia, superando os materiais convencionais e suportando transmissão de sinal RF / microondas de alta fidelidade.
-Eficacidade em termos de custos: como alternativa de alto desempenho ao PTFE e a outros laminados de microondas comerciais, o MT77 equilibra propriedades elétricas superiores com custos competitivos,adequado para aplicações de RF de produção em massa.
- Versatilidade de aplicação: particularmente adequado para antenas longas e sistemas de radar automotivos, incluindo controlo de cruzeiro adaptativo, detecção pré-acidente, monitorização de pontos cegos, aviso de saída da faixa,e sistemas de parada e marcha.
O que é Resina Preenchida e Coberta Via?
A resina preenchida e coberta via é um processo de fabricação de PCB de precisão adaptado para aplicações de alta densidade e alta frequência,que envolve o preenchimento do orifício via com resina isolante e cobrir ambos os lados para garantir a planície e desempenhoOs principais pormenores são os seguintes:
Princípio do processo: Primeiro, as vias de 0,25 mm são perfuradas através das camadas de PCB; em seguida, resina isolante resistente a altas temperaturas é injetada nas vias para preencher completamente os furos, eliminando as lacunas de ar.Após a cura, a superfície da resina é moída e coberta com uma fina camada de cobre ou uma máscara de solda para obter uma superfície lisa consistente com o PCB.
Funções principais:
-Prevenção da ligação da solda durante a tecnologia de montagem de superfície (SMT) através da eliminação através de furos que podem prender a pasta de solda.
- Reduz a reflexão do sinal e a intermitência nos circuitos de RF/microondas, garantindo a integridade estável do sinal em altas frequências.
- Melhora a resistência mecânica da estrutura via, evitando rachaduras ou delaminamento sob ciclos térmicos e vibrações.
- Permite a aplicação uniforme da máscara de solda e a superfície plana, facilitando a colocação precisa dos componentes para projetos de alta densidade.
Aplicabilidade ao PCB MT77:Para circuitos de RF/microondas que utilizam material MT77, vias cheias de resina e com tampa complementam as propriedades de baixa perda do material.evitar a degradação do sinal causada por discontinuidades via e garantir que o PCB cumpra os rigorosos requisitos de desempenho dos sistemas de radar e antena automotivos.
Qualidade e âmbito de aplicação
As aplicações típicas concentram-se nos sistemas de RF/microondas automotivos, incluindo o controlo de cruzeiro adaptativo (ACC), módulos de detecção pré-acidente, sensores de detecção de ponto cego (BSD),Sistemas de alerta de desvio da faixa de rodagem (LDW)Também é adequado para outros dispositivos comerciais de RF que exigem desempenho elétrico estável em amplas faixas de frequência e temperatura.Este PCB está disponível em todo o mundo, apoiando as demandas globais de projetos de eletrónica automotiva e assegurando a entrega atempada.
