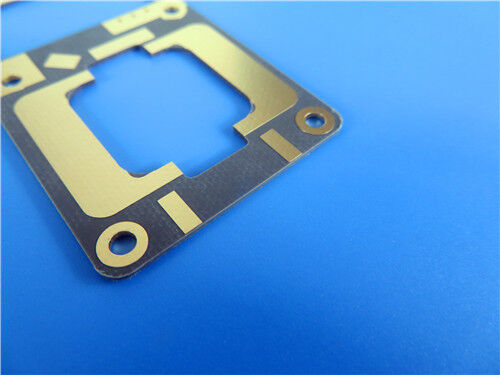

Este PCB utiliza o duroide 5880LZ do Rogers RT como material de base e adere estritamente aos padrões de qualidade IPC-Classe 2.É projetado especificamente para atender às exigências de desempenho rigorosas de alta frequênciaO material RT duroid 5880LZ confere à PCB uma estabilidade dielétrica excepcional, desempenho de baixa perda e características de leveza,tornando-o altamente adequado para o setor aeroespacial de missão crítica, aplicações militares e de comunicação.
Especificações de PCB
| Parâmetro de construção |
Detalhes |
| Material de base |
Rogers RT duroid 5880LZ (composto de PTFE preenchido) |
| Número de camadas |
Estrutura rígida de duas camadas |
| Dimensões da placa |
78 mm x 96 mm por peça, com uma tolerância de ±0,15 mm |
| Traça/Espaço |
Minimo de 5 mils (traços) / 6 mils (espaço) |
| Tamanho mínimo do buraco |
0.25mm |
| Blind Vias. |
- Não, não. |
| Espessura do quadro acabado |
0.3 mm |
| Peso de cobre acabado |
1 oz (equivalente a 1,4 ml) em ambas as camadas exteriores |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão, |
| Tela de seda |
Tela de seda branca na camada superior |
| Máscara de solda |
Máscara de solda verde na camada superior |
| Controle de qualidade |
Ensaios elétricos 100% realizados antes da expedição |
Empilhadeira-Configuração
O PCB rígido de 2 camadas adota um empilhamento otimizado para maximizar as vantagens de desempenho do material Rogers RT duroid 5880LZ. A estrutura do empilhamento (de cima para baixo) é a seguinte:
| Camada |
Especificações |
Função |
| Camada de cobre 1 |
espessura de 35 μm (1 oz) |
Camada de sinal superior com serigrafia branca e máscara de solda verde |
| NT1 mercado interno |
0espessura de.254 mm (10 milímetros) |
Base dielétrica de baixa perda que assegura um desempenho estável de alta frequência |
| Camada de cobre 2 |
espessura de 35 μm (1 oz) |
Camada de sinalização inferior sem serigrafia ou máscara de solda |
NT1 mercado de trabalho
Rogers RT duroid 5880LZé um material composto de politetrafluoroetileno (PTFE) de alto desempenhocom um comprimento de 80 mm ou mais, mas não superior a 150 mm,A sua formulação única de enchimento resulta numa estrutura leve e de baixa densidade, tornando-a uma escolha ideal para sistemas de alto desempenho sensíveis ao peso.
Uma das principais vantagens dos laminados RT duroid 5880LZ é a sua constante dielétrica uniforme em todos os painéis, que permanece estável numa ampla gama de frequências.O factor de dissipação excepcionalmente baixo do material estende a sua utilização às frequências da banda Ku e acimaAlém disso, o RT duroid 5880LZ é facilmente usinado, cortado e cortado,com excelente resistência a todos os solventes e reagentes, tanto quentes como frios, comumente utilizados na gravação de PCB, processos de revestimento de bordas e revestimento de buracos.
NT1 tecnologia
RT laminados duroide 5880LZ apresentam excelentes propriedades elétricas, mecânicas e térmicas, incluindo:
| Imóveis |
Especificações |
Descrição |
| Constante dielétrica (Dk) |
2.0 ± 0,04 a 10 GHz e 23°C |
Assegura a propagação constante do sinal e o controlo da impedância em circuitos de alta frequência. |
| Fator de dissipação (Df) |
0.0021 - 0,0027 a 10 GHz e 23°C |
Minimiza a atenuação do sinal e a perda de energia, permitindo a operação na banda Ku e acima. |
| Coeficiente de expansão térmica do eixo Z (CTE) |
40 ppm/°C |
Reduz o esforço térmico e garante a estabilidade dimensional sob flutuações de temperatura. |
| Propriedades de desgaseamento |
TML 0,01%, CVCM 0,01%, WVR 0,01%. |
Cumprir requisitos rigorosos de baixa emissão de gases para aplicações aeroespaciais e de alta fiabilidade. |
| Densidade |
1.4 gm/cm3 |
Construção leve, ideal para sistemas aéreos e militares sensíveis ao peso. |
| Classificação de inflamabilidade |
UL 94 V-0 |
Cumprir as normas de segurança contra incêndio estritas para componentes electrónicos. |
| Compatibilidade sem chumbo |
Processo sem chumbo compatível |
Alinha-se com os padrões modernos de fabrico e regulamentos ambientais. |
Aplicações típicas
Aproveitando seu design leve, baixa perda dielétrica e estabilidade de alta frequência, este PCB é ideal para as seguintes aplicações críticas:
- Sistemas de antenas aéreas
-Redes de alimentação ligeiras
- Sistemas de radar militares.
- Sistemas de orientação de mísseis
- Antenas de rádio digitais ponto a ponto
Qualidade e disponibilidadeilicidade
Este PCB cumpre estritamente com os padrões de qualidade IPC-Classe-2, o que garante um desempenho confiável.Além disso,, este PCB está disponível para todo o mundo, apoiando efetivamente os requisitos globais do projecto e permitindo a entrega atempada.
