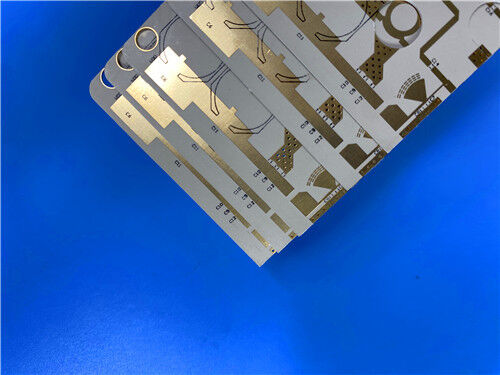

Este PCB rígido de duas camadas de alto desempenho é feito deRogers TMM13i, um composto cerâmico-polímero isotrópico termo-resistente a microondas.vantagens da cerâmica-PTFE, e compatível com o processo de substrato macio, proporcionando desempenho elétrico e mecânico estável para RF, microondas e comunicações por satélite.
Detalhes da construção do PCB
| Ponto |
Especificações |
| Material de base |
Rogers TMM13i |
| Número de camadas |
2 camadas |
| Dimensões da placa |
630,58 mm x 89,2 mm por unidade |
| Traço/Espaço mínimo |
Largura de traço de 6 milímetros e espaçamento de 7 milímetros |
| Tamanho mínimo do buraco |
0.3 mm |
| Espessura do quadro acabado |
0.5 mm |
| Peso de cobre acabado |
1 oz (correspondente a 1,4 ml) para as camadas exteriores |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Ouro de imersão |
| Top Silkscreen |
Negro |
| Tela de seda inferior |
Não aplicado |
| Máscara de solda superior |
Não aplicado |
| Máscara de solda inferior |
Não aplicado |
| Controle de qualidade |
Os testes elétricos são realizados em 100% antes da expedição |
Empilhamento de PCB
| Camada |
Descrição |
Espessura |
| 1 |
Camada de cobre 1 (torto externo) |
35 μm |
| - |
Substrato TMM13i |
0.381 mm (15 mil) |
| 2 |
Camada de cobre 2 (parte inferior externa) |
35 μm |
Arte, padrão aceito e disponibilidade
A ilustração deste PCB é fornecida no formato Gerber RS-274-X, o padrão da indústria para fabricação de PCB.
O PCB cumpre o padrão aceite IPC-Classe-2, um ponto de referência reconhecido mundialmente que garante desempenho elétrico consistente, qualidade de fabricação confiável,e adesão aos requisitos da indústria para aplicações de microondas.
Além disso, este PCB está disponível em todo o mundo, atendendo às necessidades de clientes internacionais e projetos de circuitos de RF / microondas em todo o mundo.
Introdução ao material Rogers TMM13i
O Rogers TMM13i material isotrópico termossintético de microondas é um composto polimérico termossintético de cerâmica especificamente concebido para alta confiabilidade em aplicações de linha de tira e micro-barraPossui uma constante dielétrica isotrópica (Dk) e integra as propriedades vantajosas dos substratos cerâmicos e PTFE,permitindo a conveniência dos métodos de processamento de substrato macio ̇ simplificando a fabricação mantendo um elevado desempenho.
Características principais do material Rogers TMM13i
| Características fundamentais |
Especificações |
| Constante dielétrica (Dk) |
12.85 +/- 0.35 |
| Fator de dissipação |
0.0019 a 10 GHz |
| Coeficiente térmico de Dk |
-70 ppm/°K |
| Coeficiente de expansão térmica (CTE) |
Combinados com cobre (-55 a 288 °C): eixo X 19 ppm/°C, eixo Y 19 ppm/°C, eixo Z 20 ppm/°C |
| Compatibilidade dos processos e inflamabilidade |
Compatível com processos sem chumbo; classificação de inflamabilidade UL 94 V-0 |
Principais benefícios do material Rogers TMM13i
- Propriedades mecânicas superiores resistentes ao arrastamento e ao fluxo de frio, garantindo a estabilidade estrutural a longo prazo.
- Resistente a produtos químicos, minimizando danos durante a fabricação e aumentando o rendimento.
- Elimina a necessidade de tratamento com naptanato de sódio antes da chapa sem eléctro, simplificando os processos de fabrico.
- Baseada numa resina termo-resistente, que permite uma ligação fiável de fios para conjuntos eletrónicos de alta fiabilidade.
Aplicações típicas
Aproveitando a sua elevada fiabilidade, Dk isotrópico e excelentes propriedades mecânicas/elétricas, este PCB é especificamente concebido para as seguintes aplicações:
- Testadores de chips.
- Polarizadores dielétricos e lentes
- Filtros e acopladores
- Circuitos de RF e Microondas
- Sistemas de comunicação por satélite
Conclusão
Fabricado utilizando material isotrópico Rogers TMM13i de microondas termo-resistentes,Esta placa de circuito impresso de 2 camadas (PCB) oferece alta confiabilidade e desempenho consistente para a linha de tira de buraco revestido, micro-bandas e outras aplicações de radiofrequência (RF) e microondas exigentes.
As principais vantagens do Rogers TMM13i®, incluindo a sua constante dieléctrica isotrópica (Dk), o coeficiente de expansão térmica (CTE) correspondente ao cobre, a compatibilidade do processo livre de chumbo,e resistência química ̇estabelecer este PCB como uma solução altamente fiável para, aplicações de design de microondas de alta fiabilidade.
