Este PCB é uma placa rígida de dois lados de alto desempenho, construída em estrita conformidade com as especificações pertinentes para garantir uma funcionalidade fiável e um desempenho estável.Rogers TMM10imaterial de microondas termo-resistente isotrópico como material de base, adequado para várias aplicações de alta frequência que exigem excelentes propriedades dielétricas e fiabilidade.
Especificação do PCB
| Ponto |
Detalhes |
| Material de base |
Rogers TMM10i |
| Número de camadas |
Com duas faces (2 camadas, sem vias cegas) |
| Dimensões da placa |
1020,8 mm x 59 mm por peça, com uma tolerância de +/- 0,15 mm |
| Traço/Espaço mínimo |
5/6 mils |
| Tamanho mínimo do buraco |
0.25mm |
| Espessura do quadro acabado |
0.5 mm |
| Peso de cobre acabado |
1 oz (1,4 ml) para as camadas exteriores |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
Revestimento em ouro puro (sem níquel) |
| Tela de seda |
Sem serigrafia nas camadas superior e inferior |
| Máscara de solda |
Não há máscara de solda nas camadas superior e inferior |
| Controle de qualidade |
100% Teste eléctrico realizado antes da expedição |
Empilhadeira de PCB-para cima
| Camada |
Especificações |
| Camada de cobre 1 |
35 μm |
| Rogers TMM10i Core |
0Substrato de núcleo de.381 mm (15 mil) |
| Camada de cobre 2 |
35 μm |
Arte e padrão de qualidade
Tipo de arte fornecida: Gerber RS-274-X, que é reconhecido como o padrão global da indústria para fabricação de PCB.
Padrão de qualidade: IPC-Classe-2, uma referência de qualidade amplamente adotada formulada pela Association Connecting Electronics Industries (IPC) para placas de circuitos impressos.
Disponibilidade
Este PCB está disponível para transporte mundial para atender às diversas necessidades de projetos globais.

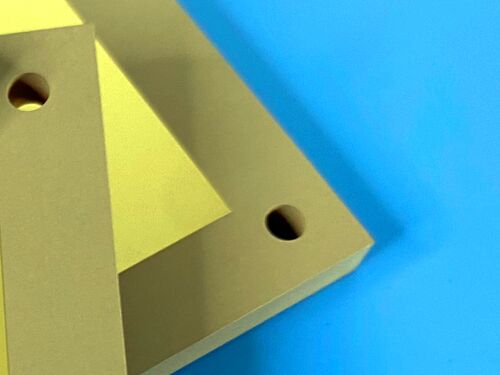

Introdução ao material de base Rogers TMM10i
Rogers TMM10i material isotrópico termossintético de microondas é um composto polimérico termossintético de cerâmica projetado para alta confiabilidade através de orifícios revestidos em aplicações de tira-linha e micro-banda.O material de microondas TMM10i tem uma constante dielétrica isotrópica (Dk)Como os outros materiais da série TMM, o TMM10i combina muitas das características desejáveis dos substratos cerâmicos e PTFE, com a facilidade das técnicas de processamento de substrato macio.
Características principais do material Rogers TMM10i
| Características fundamentais |
Especificações e descrições |
| Constante dielétrica (Dk) |
90,80 +/- 0.245 |
| Fator de dissipação |
0.0020 a 10 GHz |
| Coeficiente térmico de Dk |
-43 ppm/°K |
| Coeficiente de expansão térmica (CTE) |
Em conformidade com o cobre; x=19 ppm/K, y=19 ppm/K, z=20 ppm/K |
| Temperatura de decomposição (Td) |
425 °C (TGA) |
| Conductividade térmica |
00,76 W/mk |
| Faixa de espessura disponível |
00,0015 a 0,500 polegadas +/- 0,0015 ′′ |
Vantagens de usar o material Rogers TMM10i
- Propriedades mecânicas resistentes ao arrastamento e ao fluxo de frio, mantendo a integridade estrutural ao longo do tempo
- Resistente aos produtos químicos de processamento, reduzindo os danos durante a fabricação de PCB
- O material não requer um tratamento com naftanato de sódio antes do revestimento sem eléctro
- Baseado numa resina termo-resistente, que permite uma ligação fiável de fios
- Assegura um desempenho de ligação de fio confiável
Aplicações típicas
- Circuitos de RF e microondas
- Amplificadores e combinadores de potência
- Filtros e acopladores
- Sistemas de comunicação por satélite
- Antenas de sistemas de posicionamento global (GPS)
- Pára as antenas.
- Polarizadores e lentes dielétricas
- Testadores de chips.
Conclusão
Este PCB demonstra excelente desempenho de alta frequência, estabilidade estrutural confiável e fabricabilidade superior,que são atribuídas às propriedades excepcionais do material Rogers TMM10i e aos rigorosos procedimentos de controlo de qualidade.
These characteristics make it an ideal choice for global manufacturers seeking a cost-effective and reliable solution for high-frequency and precision electronic projects—particularly those involving RF and microwave devices that require consistent performance, ampla acessibilidade e compatibilidade com os fluxos de trabalho de produção normalizados.
