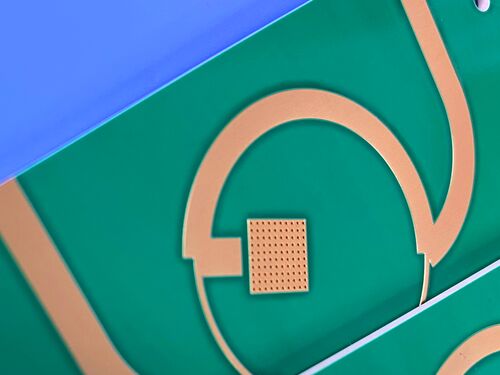

Este PCB é uma placa de circuito impresso rígido de 4 camadas de alto desempenho (PCB) fabricada comRogers RT duroid 6010.2LM, um laminado de microondas composto cerâmico-PTFE concebido para aplicações de circuitos eletrónicos e de microondas que exijam uma constante dielétrica elevada.e controle dimensional apertado, o PCB permite a redução do tamanho do circuito, garantindo um desempenho repetível, tornando-o adequado para aplicações de banda X e abaixo, como antenas de patch e sistemas de comunicações por satélite.
Especificações de PCB
| Ponto |
Especificações |
| Material de base |
NT2 laminado de microondas |
| Número de camadas |
4 camadas (sem vias cegas incluídas) |
| Dimensões da placa |
86 mm x 103 mm por peça, com uma tolerância dimensional de +/- 0,15 mm |
| Traço/Espaço mínimo |
Largura de traço de 5 milímetros com espaçamento de 7 milímetros |
| Tamanho mínimo do buraco |
0.5 mm |
| Espessura do quadro acabado |
2.8mm |
| Peso de cobre acabado |
1 oz (equivalente a 1,4 ml) para as camadas exteriores |
| Via espessura do revestimento |
20 μm |
| Revestimento de superfície |
ENIG (Ouro de imersão em níquel sem eléctro) |
| Top Silkscreen |
Branco |
| Tela de seda inferior |
Não aplicado |
| Máscara de solda superior |
Verde |
| Máscara de solda inferior |
Não aplicado |
| Controle de qualidade |
Ensaios elétricos 100% realizados antes da expedição |
Empilhamento de PCB
| Camada |
Descrição |
Espessura |
| 1 |
Camada de cobre 1 (torto externo) |
35 μm |
| - |
Rogers RT duroid 6010.2LM Core |
1.27 mm (50 mil) |
| 2 |
Camada de cobre 2 |
35 μm |
| - |
Prepreg |
0.102 mm |
| 3 |
Camada de cobre 3 |
35 μm |
| - |
Rogers RT duroid 6010.2LM Core |
1.27 mm (50 mil) |
| 4 |
Camada de cobre 4 (Fondo externo) |
35 μm |
Arte, padrão de qualidade e disponibilidade
O PCB é fornecido com ilustrações no formato Gerber RS-274-X, o formato padrão da indústria para fabricação de PCB.
Adere ao padrão de qualidade IPC-Classe-2, uma referência reconhecida mundialmente que garante desempenho consistente, qualidade de fabricação confiável e conformidade com os requisitos da indústria.
Além disso, este PCB está disponível em todo o mundo, atendendo às necessidades de clientes internacionais e projetos de circuitos de microondas em todo o mundo.
NT2 material
Os laminados de microondas RT/duroid 6010LM são materiais compostos cerâmicos-PTFE especificamente concebidos para aplicações de circuitos eletrónicos e de microondas que exigem uma constante dielétrica elevada.NT1duroideOs laminados.2LM oferecem uma constante dielétrica elevada (Dk) para permitir uma redução significativa do tamanho do circuito, mantendo características de baixa perda, tornando-os ideais para operações na banda X ou abaixo.Além disso,, o seu rigoroso controlo de Dk e espessura assegura um desempenho de circuito repetível, crítico para aplicações de microondas de alta fiabilidade.
Principais características do duroide 6010.2LM
| Características fundamentais |
Especificações |
| Constante dielétrica (Dk) |
10.2 +/- 0.25 |
| Fator de dissipação |
0.0023 a 10 GHz |
| Coeficiente de expansão térmica (CTE) |
Eixo X: 24 ppm/°C; Eixo Y: 24 ppm/°C; Eixo Z: 47 ppm/°C (correspondente ao cobre) |
| Temperatura de decomposição (Td) |
500 °C (medido através do TGA) |
| Conductividade térmica |
0.86 W/mk |
| Inflamabilidade |
Norma UL 94 V0 |
| Folha de cobre |
Revestidos com folha de cobre electrodepositada tratada padrão e reversa |
RT Duroide 6010.2LM Material
- A alta constante dielétrica permite uma redução significativa do tamanho do circuito, otimizando a utilização do espaço em sistemas eletrónicos compactos.
- As características de baixa perda tornam-no ideal para operar na banda X ou abaixo, garantindo uma atenuação mínima do sinal e uma alta integridade do sinal.
- O controlo apertado da Dk e da espessura garante um desempenho repetível do circuito, essencial para aplicações de microondas de alta fiabilidade.
- Uma baixa absorção de humidade aumenta a fiabilidade e estabilidade a longo prazo em condições ambientais variadas.
- Permite furos de revestimento confiáveis em placas de várias camadas, garantindo uma robusta conectividade entre camadas e durabilidade mecânica.
Aplicações típicas
Aproveitando seu alto Dk, baixa perda e desempenho repetível, este PCB é projetado especificamente para as seguintes aplicações de microondas e alta confiabilidade:
- Pára as antenas.
- Sistemas de comunicações por satélite
- Amplificadores de energia.
- Sistemas de prevenção de colisões de aeronaves
- Sistemas de alerta de radar em terra.
Conclusão
Este PCB rígido de 4 camadas, fabricado usando o laminado de microondas composto cerâmico-PTFE Rogers RT duroid 6010.2LM, integra desempenho dieléctrico superior, características de baixa perda,e robusta confiabilidade estrutural, que são críticos para aplicações de microondas de alta fiabilidade.
As vantagens intrínsecas do RT duroid 6010.2LM ◄incluindo uma constante dielétrica elevada (Dk) para miniaturização de circuitos, baixas perdas para operações de banda X e abaixo, controle dimensional e Dk apertado,e reliavelmente revestido por buracos ̇ posicionar este PCB como uma solução de alto desempenho para aplicações relacionadas com microondas e aeroespacial.
