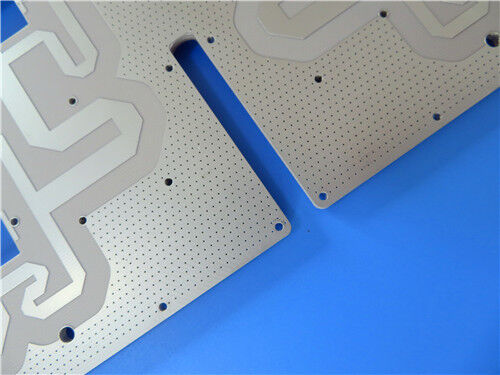

Esta PCB é uma placa rígida de 2 camadas, construída com Rogers DiClad 870 (um compósito à base de PTFE reforçado com fibra de vidro tecida) como material base, apresentando um acabamento de superfície de Prata por Imersão. Adota peso de cobre de 1oz (1,4 mils) para as camadas externas, com uma espessura final da placa de 0,2 mm e espessura de metalização de via de 20 µm, garantindo desempenho estável e fabricação precisa para aplicações eletrônicas de alta demanda.
Especificações da PCB
| Especificações |
Detalhes |
| Material base |
DiClad 870 |
| Contagem de camadas |
2 camadas |
| Dimensões da placa |
112 mm x 68 mm por peça, com tolerância de +/- 0,15 mm |
| Traço/Espaço Mínimo |
6/7 mils |
| Tamanho Mínimo do Furo |
0,25 mm |
| Vias cegas |
Nenhuma |
| Espessura final da placa |
0,2 mm |
| Peso final do Cu |
1oz (1,4 mils) para camadas externas |
| Espessura de metalização de via |
20 µm |
| Acabamento de superfície |
Prata por Imersão |
| Serigrafia Superior |
Branco |
| Serigrafia Inferior |
Nenhuma |
| Máscara de solda superior |
Nenhuma |
| Máscara de solda inferior |
Nenhuma |
| Controle de qualidade |
Teste elétrico 100% realizado antes do envio |
Stack-up da PCB
Esta é uma PCB rígida de 2 camadas com a seguinte estrutura de stack-up (de cima para baixo):
| Camada de Stack-up |
Especificação |
| Camada de Cobre_1 |
35 µm |
| Material base DiClad 870 |
0,127 mm (5 mil) |
| Camada de Cobre_2 |
35 µm |
Tipo de Arte
O formato de arte fornecido para o processo de fabricação da PCB é Gerber RS-274-X, que é o formato padrão da indústria para dados de fabricação de PCB.
Padrão Aceito
Esta PCB está em conformidade com o padrão IPC-Class-2, um padrão amplamente adotado pela indústria para placas de circuito impresso. O IPC-Class-2 especifica os requisitos de qualidade, desempenho e confiabilidade da PCB, adequados para a maioria das aplicações comerciais e industriais onde desempenho consistente e confiabilidade moderada são necessários.
Disponibilidade
Esta PCB está disponível mundialmente. Oferecemos serviços confiáveis de logística e entrega para garantir o envio pontual para clientes em diferentes países e regiões, suportando pedidos de pequenos lotes e de grande volume. Seja para empresas de eletrônicos regionais, instituições de pesquisa ou empresas de tecnologia globais, podemos fornecer fornecimento consistente e suporte profissional pós-venda para atender às diversas demandas do mercado.
Introdução ao Material Base DiClad 870
Os laminados Rogers DiClad 870 são compósitos à base de PTFE reforçados com fibra de vidro tecida, projetados para uso como substratos de placas de circuito impresso. Em comparação com outros laminados da série DiClad, o DiClad 870 usa menos camadas de fibra de vidro tecida e uma proporção maior de conteúdo de PTFE, o que permite oferecer constantes dielétricas (Dk) e fatores de dissipação mais baixos, mantendo uma espessura semelhante.
Principais Características do DiClad 870
| Principais Características |
Especificações |
| Constante Dielétrica (Dk) |
2,33 a 10 GHz e 1 MHz, sob 50% de umidade relativa (UR) |
| Fator de Dissipação |
0,0013 a 10 GHz e 0,0009 a 1 MHz, sob 50% de UR |
| Coeficiente de Temperatura da Constante Dielétrica (TcDK) |
-161 ppm/°C, variando de -10°C a 140°C a 10 GHz |
| Resistência ao Arco |
>180 segundos |
| Absorção de Umidade |
0,02% |
| Coeficiente de Expansão Térmica (CTE) |
17 ppm/°C (eixo X), 29 ppm/°C (eixo Y), 217 ppm/°C (eixo Z) |
| Resistência de Descolamento do Cobre |
14 lbs/in, testado a 288°C por 10 segundos |
| Inflamabilidade |
Grau UL 94-V0 |
Benefícios Principais
-Menor absorção de umidade entre os compósitos à base de PTFE, garantindo desempenho estável em vários ambientes
-Constante dielétrica (Dk) estável em uma ampla faixa de frequência, garantindo transmissão de sinal consistente
-Baixo Dk suporta larguras de linha maiores, o que ajuda a reduzir a perda de inserção e melhorar a integridade do sinal
Aplicações Típicas
- Redes de Alimentação de Radar
- Redes Comerciais de Array em Fase
- Antenas de Estação Base de Baixa Perda
- Sistemas de Guiagem
- Antenas de Rádio Digital
- Filtros, Acopladores e Amplificadores de Baixo Ruído (LNAs)
Conclusão
Com suas vantagens principais, esta PCB é uma solução confiável e de alto desempenho para aplicações eletrônicas de alta demanda. É bem adequada para profissionais e entidades envolvidas em redes de alimentação de radar, antenas de estação base e componentes associados, bem como instituições de Pesquisa e Desenvolvimento e empresas de tecnologia que produzem sistemas de guiagem e antenas de rádio digital. Sua disponibilidade global, rigorosos testes elétricos pré-embarque e suporte flexível de pedidos atendem efetivamente às necessidades especializadas de alto desempenho de empresas eletrônicas regionais e globais.
