A pilha-acima híbrida do PWB FR-4 aperfeiçoa a integridade de sinal e o custo do PWB

A pilha-acima híbrida do PWB aperfeiçoa a integridade de sinal e o custo do PWB

Hoje nós estamos indo falar sobre o PWB híbrido. Nós referimos principalmente o material de alta frequência misturado com o vidro da cola Epoxy.

Deixe-nos ver a pilha-acima para obter a ideia sobre a estrutura híbrida.

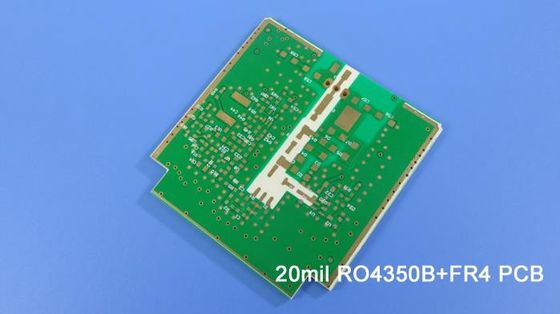

A camada 1 à camada 2 são o núcleo do material de alta frequência de RO4350B e a camada 3 para mergulhar 4 é o núcleo do vidro da cola Epoxy FR-4. Os 2 núcleos são ligados por uma folha de esparadrapo (prepreg).

Tipos de PWB híbrido

O PWB híbrido pode ser uma mistura de FR-4 e do material de alta frequência como acima mencionado, um outro tipo é uma mistura do material de alta frequência com constante dielétrica diferente (DK), por exemplo RT/duroid 5880 e RO4350B etc.

Por que nós usamos o PWB híbrido?

Há 3 razões principais que nos convencem usar este tipo de PWB multilayer de alta frequência, as propriedades melhoradas e elétricas isto é custado, da confiança aumentaram.

O custo do material de alta frequência é muito mais alto do que FR-4, às vezes, ao usar o híbrido de FR-4 e o material de alta frequência pode resolver o problema custado.

Causa problemas da confiança quando o valor de CTE do material do PWB usado é relativamente alto, quando alguns materiais de alta frequência tiverem características altas de CTE. Quando um baixo material de CTE FR-4 é combinado com um material alto de CTE para fazer uma placa multilayer, o CTE composto é aceitável, assim aumentando a confiança.

Na maioria das vezes, algumas linhas da placa misturada do PWB exigem o desempenho elétrico muito alto, alguns não exigem altamente, neste caso, as partes com baixas exigências de desempenho elétricas serão FR4 usados, quando as partes com exigências de desempenho elétricas altas usarão uns materiais de alta frequência mais caros. Alguns que usam a DK diferente do material para fazer PWB misturado, é igualmente melhorar propriedades elétricas, como em algumas aplicações dos combinadores e dos filtros, usando valores diferentes do material da DK.

Micro-seção de um PWB híbrido

Por que escolha FR-4?

A mistura de FR-4 e de materiais de alta frequência está tornando-se cada vez mais comum porque FR-4 e a grande maioria de materiais de alta frequência têm problemas pequenos da compatibilidade.

Laminação

Para obter uma laminação segura, nós primeiramente escolhemos a folha dos PP do material de alta frequência e usamos o ciclo de pressão correto. A camada adesiva do mesmo material é mais favorável para o ciclo de pressão mais simples.
