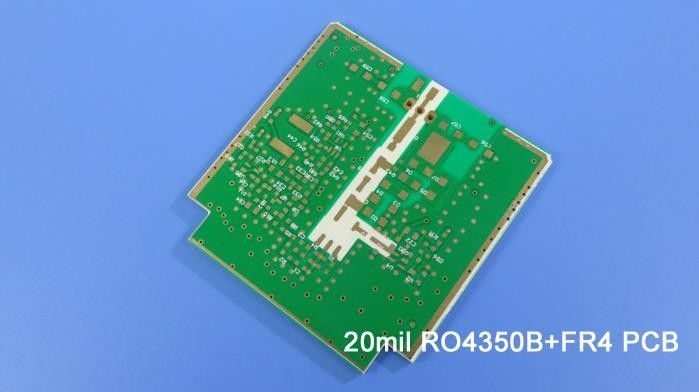

Hoje vamos falar de PCB híbrido, referindo-nos principalmente a materiais de alta frequência misturados com vidro epóxi.

Vamos ver a pilha para ter uma ideia sobre a estrutura híbrida.

A camada 1 a camada 2 é o núcleo do material de alta frequência RO4350B e a camada 3 a camada 4 é o núcleo do vidro epóxi FR-4. Os 2 núcleos são ligados por uma folha de adesivo (prepreg).

Tipos de PCB híbridos

O PCB híbrido pode ser uma mistura de FR-4 e material de alta frequência, como acima mencionado, outro tipo é uma mistura de material de alta frequência com constante dielétrica diferente (DK),Por exemplo, RT/duroide 5880 e RO4350B, etc..

Porque é que usamos PCB híbridos?

Há 3 razões principais que nos convencem a usar este tipo de PCB multicamadas de alta frequência, ou seja, custo, confiabilidade melhorada e propriedades elétricas aprimoradas.

O custo do material de alta frequência é muito maior do que o FR-4, às vezes, quando se usa um híbrido de FR-4 e material de alta frequência pode resolver o problema de custo.

A Comissão concluiu que a indústria da União não pode ser considerada como uma empresa independente, uma vez que a indústria da União não é uma empresa independente.Quando um material FR-4 de baixa CTE é combinado com um material de alta CTE para fazer uma placa de várias camadas, a CTE composta é aceitável, aumentando assim a fiabilidade.

Na maioria das vezes, algumas linhas da placa PCB mista exigem desempenho elétrico muito alto, alguns não exigem alto, neste caso,as peças com baixos requisitos de desempenho elétrico serão utilizadas FR4, enquanto as peças com elevados requisitos de desempenho elétrico usarão materiais de alta frequência mais caros.É também para melhorar as propriedades elétricas, como em algumas aplicações de combinadores e filtros, utilizando diferentes valores de material DK.

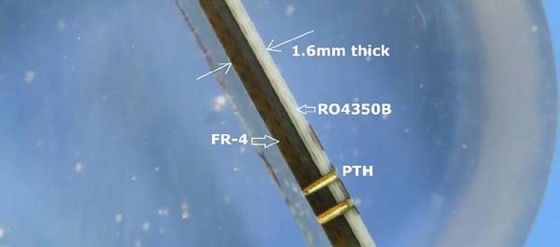

                                                                              Micro-secção de um PCB híbrido

Porquê escolher o FR-4?

A mistura de FR-4 e materiais de alta frequência está a tornar-se cada vez mais comum porque o FR-4 e a grande maioria dos materiais de alta frequência têm poucos problemas de compatibilidade.

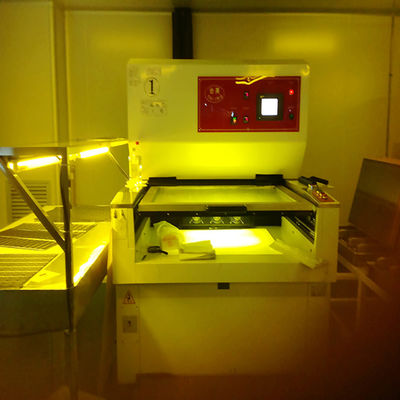

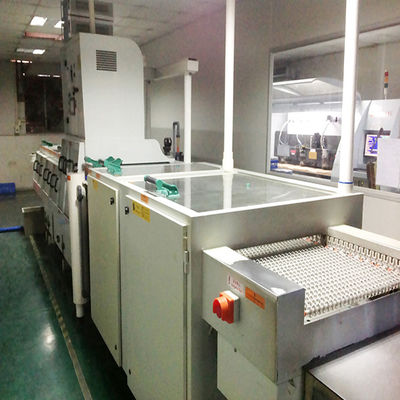

Laminagem

Para obter uma laminação confiável, primeiro escolhemos folha de PP de material de alta frequência e usamos o ciclo de prensagem correto.A camada adesiva do mesmo material é mais favorável para o ciclo de prensagem mais simples.
