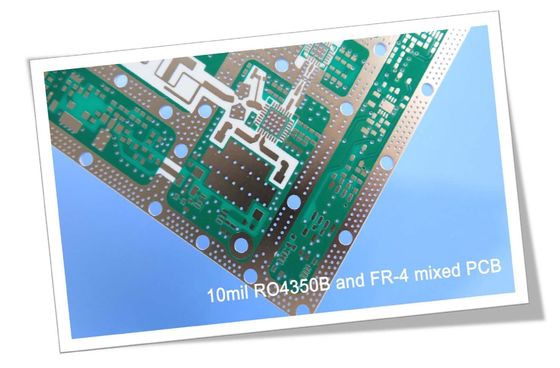

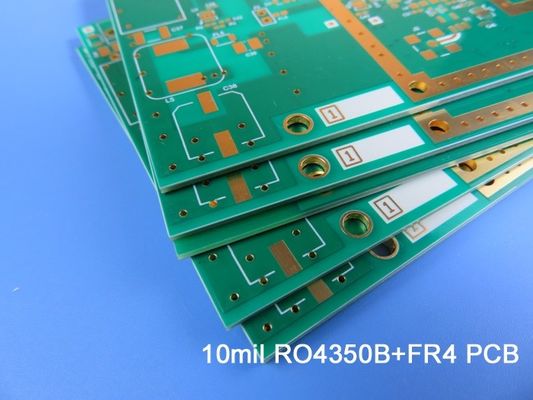

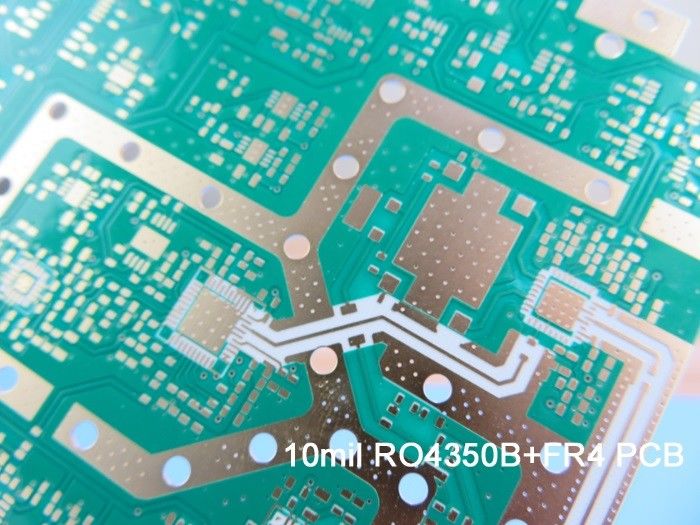

4 camadas de placa de PCB híbrida construída em Rogers 10mil RO4350B e FR-4
(PCBs são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Olá a todos.
Hoje, estamos a falar de 4 camadas de PCB de alta frequência feitas em 10 milímetros de RO4350B prensado com FR-4.
A placa é projetada como uma estrutura de 4 camadas, porque a 4 camadas é relativamente simples e o custo é controlado, o que é útil para abrir um novo mercado.
Vamos dar uma olhada no primeiro acúmulo,
A primeira camada para a segunda camada é 10mil RO4350B material do núcleo, o núcleo tem espessura fixa que é muito importante para o comprimento elétrico de linhas de RF na placa de circuito,e as outras camadas são materiais FR-4A camada interna é de 0,5 onças e a camada externa é de 1 onça.
A seguinte imagem é a secção transversal
As camadas são revestidas com furos que conectam cada camada.
O segundo tabuleiro tem um "buraco" especial no tabuleiro.
A camada 1 e a camada 2 são o núcleo de 10 milímetros.
As aplicações do PCB híbrido 10mil RO4350B são amplas, tais como pré-amplificador, sensores de radar, transmissor digital e módulo splitter; antena GPS, relés de comunicações,Transmissor analógico e antenas 4GTransmissor de RF, amplificador WiFi, RFID e atenuador etc.
As vantagens dos PCB híbridos 10mil RO4350B refletem-se nos seguintes pontos.
1) O RO4350B apresenta uma constante dielétrica estável numa ampla gama de frequências, o que o torna um substrato ideal para aplicações de banda larga;
2) Melhoria do desempenho da integridade do sinal em relação aos empilhados com todas as placas FR4;
3) Redução dos custos em relação aos empilhados com material de baixa perda;
4) Beneficiar das nossas capacidades fortes: satisfazer as suas necessidades de PCB do protótipo à produção em massa e IATF 16949 (2016), ISO14001 (2015),Fábrica certificada ISO9001 (2015) e UL garantem a sua qualidade.
Agradecemos a leitura, mas pode contactar-nos para saber quais são as nossas perguntas sobre PCB RF.
Apêndice: Capacidade de PCB 2021
| Parâmetro |
Valor |
| Número de camadas |
1 a 32 |
| Material de substrato |
FR-4 ((incluindo High Tg 170, High CTI> 600V); à base de alumínio; à base de cobre; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroide 5880, RT/duroide 5870, RT/duroide 6002,NT1duroide...; Taconic TLX-8, TLY-5, RF-35TC, TLF-35 etc.; Arlon AD450, AD600 etc.; PTFE F4B DK2.2, DK2.65 etc.; Poliimida e PET. |
| Tamanho máximo |
Teste de voo: 900*600mm, Teste de fixação 460*380mm, Não teste 1100*600mm |
| Tolerância do Esboço do Conselho |
±0.0059" (0.15 mm) |
| Espessura do PCB |
0.0157" - 0.3937" (0.40mm--10.00mm) |
| Tolerância de espessura ((T≥0,8 mm) |
± 8% |
| Tolerância de espessura ((t<0,8 mm) |
± 10% |
| Espessura da camada de isolamento |
0.00295" - 0.1969" (0.075mm-5.00mm) |
| Faixa mínima |
0.003" (0,075 mm) |
| Espaço mínimo |
0.003" (0,075 mm) |
| Espessura exterior de cobre |
35 μm-420 μm (1 oz-12 oz) |
| Espessura interna de cobre |
17 μm-350 μm (0,5 oz - 10 oz) |
| Furo de perfuração ((Mecânico) |
0.0059" - 0.25" (0.15mm-6.35mm) |
| Furo terminado ((Mecânico) |
0.0039"-0.248" (0.10mm-6.30mm) |
| DiâmetroTolerância ((Mecânica) |
0.00295" (0,075mm) |
| Registo (Mecânico) |
0.00197" (0,05mm) |
| Proporção de aspecto |
12:1 |
| Tipo de máscara de solda |
LPI |
| Min Soldermask Bridge |
0.00315" (0,08mm) |
| Minima tolerância da máscara de solda |
0.00197" (0,05mm) |
| Ligação via Diâmetro |
0.0098" - 0.0236" (0.25mm-0.60mm) |
| Tolerância de controlo da impedância |
± 10% |
| Revestimento de superfície |
HASL, HASL LF, ENIG, Imm Tin, Imm Ag, OSP, Golden Finger |
