1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI

1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-201.V1.0
Contagem da camada:
1-32 camadas
Revestimento de superfície:
HASL, HASL SE, ENIG, lata da IMM, IMM AG, OSP, dedo do ouro
Espessura do PWB:
0,0157" - 0,3937" (0.40mm--10.00mm)
Espessura de cobre:
1/3oz ~6oz
Espessura da placa:
0.2mm-6.00 milímetro (8mil-126mil)
Máscara da solda:
Verde
Destacar:

Placa do PWB da máscara HDI da solda do LPI

,

Placa do PWB de ISO9001 HDI

,

ISO9001 HDI imprimiu placas de circuito

Descrição do produto

Como distinguir a etapa (pilha-acima) do PWB de HDI?

Tag#Stacked através do desconcertado através de HDI | PWB do PWB 1+N+1 HDI | PWB de 2+N+2 HDI

HDI representa a interconexão do alto densidade. Contém a perfuração não-mecânica, o anel dos microvias e a cortina através abaixo das camadas externo de 6 mil., interno e da largura de trilha, diferença da trilha abaixo de 4 mil., diâmetro da almofada não é mais de 0,35 milímetros. Nós chamamos este tipo do método de produção do PWB da multi-camada como placas de circuito de HDI. O PWB de HDI tem uma densidade mais alta da fiação pela área de unidade do que o PWB convencional. Têm umas trilhas e uns espaços mais finos, vias e as almofadas menores da captação e uma densidade mais alta etc. da almofada da conexão.

I. Furo e vias

Chapeado através do furo: Há somente um tipo do furo, da primeira camada à última camada. Se as linhas externos ou internas, furos estão perfuradas. Chamou uma placa do através-furo.

A placa do através-furo não não tem nada fazer com o número de camadas. Geralmente, as duas camadas usadas por todos são placas do através-furo, quando muitos interruptores e placas de circuito militares acima de 20 camadas, eles forem ainda através dos furos. A placa de circuito é furada completamente com um bocado de broca, e de cobre no furo para formar então um trajeto. A nota aqui que o diâmetro de furo direto é geralmente 0,2 milímetros, 0.25mm e 0,3 milímetros, mas geralmente 0,2 milímetros são muito mais caros de 0.3mm. Porque o bocado é demasiado fino e fácil de quebrar, a broca funciona mais lento. O custo do tempo e do bocado é refletido no preço em subida da placa de circuito.

Cegue através de: a abreviatura das cortinas através do furo, realiza a conexão entre a camada interna e a camada exterior.

Enterrado através de: a abreviatura do enterrado através do furo, realiza a conexão entre a camada interna e a camada interna.

A maioria dos vias cegos/vias enterrados são furos pequenos com um diâmetro de 0,05 mm~0.15 milímetro. Os vias cegos e os vias enterrados são feitos pela broca do laser, gravura a água-forte do plasma e pela broca photoinduced. Geralmente a broca do laser é a mais de uso geral. A formação do laser é dividida geralmente a máquina ultravioleta no laser do CO2 e do YAG (UV).

Expansão: O laser do CO2 é geralmente a luz infra-vermelha 10,6 da onda de luz do µm, usando o meio do gás do CO2 para produzir o laser, laser de gás assim chamado. No âmbito do uso, é usado geralmente na marcação não metálica, soldando e cortando, o poder superior pode igualmente ser usado no corte do metal. Os lasers adiantados do CO2 tiveram um poder mais alto, assim que os lasers de gás são usados popularmente no processamento.

O laser em estado sólido de YAG refere geralmente o laser do comprimento de onda infravermelho de 1064 nanômetro, usando o meio de circuito integrado da excitação, conhecido geralmente como o laser em estado sólido, o comprimento de onda do laser em estado sólido é mais curto, processar a eficiência é mais alto, com o desenvolvimento da tecnologia, o poder igualmente está obtendo mais alto e mais alto. Os lasers do CO2 foram substituídos em muitas aplicações.

II. tipos de etapas (Pilha-UPS)

Em China, nós usamos geralmente “etapas” para dizer as dificuldades diferentes de HDI PCBs, de uma etapa (1+N+1), pas-de-deux (2+N+2), Três-etapa (3+N+3) etc. A maneira de distinguir esses, dois, três etapas é olhar o número de usar tempos do laser. Que quantas vezes do núcleo do PWB pressionaram usos quantas vezes do laser furaram, esta é as “etapas”. Esta é a única diferença.

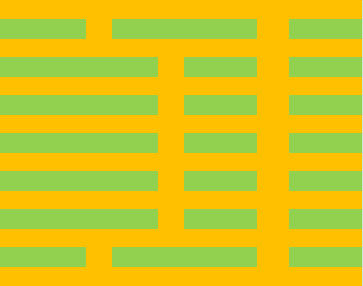

1, a imprensa uma vez e o ==> de furo da folha do cobre da imprensa da para fora-camada do ==> e a perfuração do laser, esta é uma etapa (1+N+1), como mostrado abaixo

1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI 0

2. Imprensa uma vez e do ==> de cobre da folha da imprensa do outlayer do ==> da imprensa exterior da camada do ==> do laser laser de cobre de furo de furo do ==> da folha que fura outra vez. Estão aqui as duas etapas (i+N+i, i≧2). É principalmente ver quantas vezes da perfuração do laser, ele são o número de etapas.

O pas-de-deux é dividido em dois tipos: furos empilhados e furos desconcertados.

A seguinte imagem é uma oito-camada empilhou furos do pas-de-deux HDI, 3-6 camadas é pressionada primeiramente, então a ?a camada exterior e a 7a camada é pressionada acima, processando o laser para furar primeira a vez. após então, camadas da imprensa primeira e 8a acima e broca do laser outra vez. É duas vezes da broca do laser. Desde que estes vias são sobrepostos (empilhado), o processo será um pouco de mais difícil e o custo é um pouco de mais alto.

1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI 1

A seguinte imagem é uma oito-camada desconcertou furos do pas-de-deux HDI. Este método de processamento, como o furo empilhado da oito-camada pas-de-deux superior, igualmente exige duas vezes da broca do laser. Mas a broca do laser não é empilhada junto, processando é muito menos difícil.

1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI 2

A Três-etapa, Quatro-etapa é pela analogia.

Em agosto de 2020, Bicheng anunciou que a experimentação-produção do PWB da Oito-etapa HDI esteve lançada com sucesso em nossa fábrica para o mercado.

1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI 3


Capacidade 2020 da placa de circuito impresso
Parâmetro Valor
Contagens da camada1-32
Material da carcaça FR-4 (que inclui Tg alto 170, CTI>600V alto); Alumínio baseado; Cobre baseado; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc…; TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc…; Arlon AD450, AD600 etc.; PTFE F4B DK2.2, DK2.65 etc…; Polyimide e ANIMAL DE ESTIMAÇÃO.
Tamanho máximo Teste de voo: 900*600mm, teste 460*380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa ±0.0059” (0.15mm)
Espessura do PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm) ±8%
Tolerância da espessura (t<0.8mm) ±10%
Espessura da camada da isolação 0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima 0,003" (0.075mm)
Espaço mínimo 0,003" (0.075mm)
Espessura de cobre exterior 35µm--420µm (1oz-12oz)
Espessura de cobre interna 17µm--420µm (0.5oz - 12oz)
Furo de broca (mecânico) 0,0059" - 0,25" (0.15mm--6.35mm)
Furo terminado (mecânico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico) 0,00295" (0.075mm)
Registro (mecânico) 0,00197" (0.05mm)
Prolongamento 12:1
Tipo da máscara da solda LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Tomada através do diâmetro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância ±10%
Revestimento de superfície HASL, HASL SE, ENIG, lata da IMM, IMM AG, OSP, dedo do ouro

produtos
Detalhes dos produtos
1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI
MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-201.V1.0
Contagem da camada:
1-32 camadas
Revestimento de superfície:
HASL, HASL SE, ENIG, lata da IMM, IMM AG, OSP, dedo do ouro
Espessura do PWB:
0,0157" - 0,3937" (0.40mm--10.00mm)
Espessura de cobre:
1/3oz ~6oz
Espessura da placa:
0.2mm-6.00 milímetro (8mil-126mil)
Máscara da solda:
Verde
Quantidade de ordem mínima:
1pcs
Preço:
USD9.99-99.99
Detalhes da embalagem:
Vácuo bags+Cartons
Tempo de entrega:
8-9 dias de trabalho
Termos de pagamento:
T/T
Habilidade da fonte:
5000pcs pelo mês
Destacar

Placa do PWB da máscara HDI da solda do LPI

,

Placa do PWB de ISO9001 HDI

,

ISO9001 HDI imprimiu placas de circuito

Descrição do produto

Como distinguir a etapa (pilha-acima) do PWB de HDI?

Tag#Stacked através do desconcertado através de HDI | PWB do PWB 1+N+1 HDI | PWB de 2+N+2 HDI

HDI representa a interconexão do alto densidade. Contém a perfuração não-mecânica, o anel dos microvias e a cortina através abaixo das camadas externo de 6 mil., interno e da largura de trilha, diferença da trilha abaixo de 4 mil., diâmetro da almofada não é mais de 0,35 milímetros. Nós chamamos este tipo do método de produção do PWB da multi-camada como placas de circuito de HDI. O PWB de HDI tem uma densidade mais alta da fiação pela área de unidade do que o PWB convencional. Têm umas trilhas e uns espaços mais finos, vias e as almofadas menores da captação e uma densidade mais alta etc. da almofada da conexão.

I. Furo e vias

Chapeado através do furo: Há somente um tipo do furo, da primeira camada à última camada. Se as linhas externos ou internas, furos estão perfuradas. Chamou uma placa do através-furo.

A placa do através-furo não não tem nada fazer com o número de camadas. Geralmente, as duas camadas usadas por todos são placas do através-furo, quando muitos interruptores e placas de circuito militares acima de 20 camadas, eles forem ainda através dos furos. A placa de circuito é furada completamente com um bocado de broca, e de cobre no furo para formar então um trajeto. A nota aqui que o diâmetro de furo direto é geralmente 0,2 milímetros, 0.25mm e 0,3 milímetros, mas geralmente 0,2 milímetros são muito mais caros de 0.3mm. Porque o bocado é demasiado fino e fácil de quebrar, a broca funciona mais lento. O custo do tempo e do bocado é refletido no preço em subida da placa de circuito.

Cegue através de: a abreviatura das cortinas através do furo, realiza a conexão entre a camada interna e a camada exterior.

Enterrado através de: a abreviatura do enterrado através do furo, realiza a conexão entre a camada interna e a camada interna.

A maioria dos vias cegos/vias enterrados são furos pequenos com um diâmetro de 0,05 mm~0.15 milímetro. Os vias cegos e os vias enterrados são feitos pela broca do laser, gravura a água-forte do plasma e pela broca photoinduced. Geralmente a broca do laser é a mais de uso geral. A formação do laser é dividida geralmente a máquina ultravioleta no laser do CO2 e do YAG (UV).

Expansão: O laser do CO2 é geralmente a luz infra-vermelha 10,6 da onda de luz do µm, usando o meio do gás do CO2 para produzir o laser, laser de gás assim chamado. No âmbito do uso, é usado geralmente na marcação não metálica, soldando e cortando, o poder superior pode igualmente ser usado no corte do metal. Os lasers adiantados do CO2 tiveram um poder mais alto, assim que os lasers de gás são usados popularmente no processamento.

O laser em estado sólido de YAG refere geralmente o laser do comprimento de onda infravermelho de 1064 nanômetro, usando o meio de circuito integrado da excitação, conhecido geralmente como o laser em estado sólido, o comprimento de onda do laser em estado sólido é mais curto, processar a eficiência é mais alto, com o desenvolvimento da tecnologia, o poder igualmente está obtendo mais alto e mais alto. Os lasers do CO2 foram substituídos em muitas aplicações.

II. tipos de etapas (Pilha-UPS)

Em China, nós usamos geralmente “etapas” para dizer as dificuldades diferentes de HDI PCBs, de uma etapa (1+N+1), pas-de-deux (2+N+2), Três-etapa (3+N+3) etc. A maneira de distinguir esses, dois, três etapas é olhar o número de usar tempos do laser. Que quantas vezes do núcleo do PWB pressionaram usos quantas vezes do laser furaram, esta é as “etapas”. Esta é a única diferença.

1, a imprensa uma vez e o ==> de furo da folha do cobre da imprensa da para fora-camada do ==> e a perfuração do laser, esta é uma etapa (1+N+1), como mostrado abaixo

1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI 0

2. Imprensa uma vez e do ==> de cobre da folha da imprensa do outlayer do ==> da imprensa exterior da camada do ==> do laser laser de cobre de furo de furo do ==> da folha que fura outra vez. Estão aqui as duas etapas (i+N+i, i≧2). É principalmente ver quantas vezes da perfuração do laser, ele são o número de etapas.

O pas-de-deux é dividido em dois tipos: furos empilhados e furos desconcertados.

A seguinte imagem é uma oito-camada empilhou furos do pas-de-deux HDI, 3-6 camadas é pressionada primeiramente, então a ?a camada exterior e a 7a camada é pressionada acima, processando o laser para furar primeira a vez. após então, camadas da imprensa primeira e 8a acima e broca do laser outra vez. É duas vezes da broca do laser. Desde que estes vias são sobrepostos (empilhado), o processo será um pouco de mais difícil e o custo é um pouco de mais alto.

1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI 1

A seguinte imagem é uma oito-camada desconcertou furos do pas-de-deux HDI. Este método de processamento, como o furo empilhado da oito-camada pas-de-deux superior, igualmente exige duas vezes da broca do laser. Mas a broca do laser não é empilhada junto, processando é muito menos difícil.

1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI 2

A Três-etapa, Quatro-etapa é pela analogia.

Em agosto de 2020, Bicheng anunciou que a experimentação-produção do PWB da Oito-etapa HDI esteve lançada com sucesso em nossa fábrica para o mercado.

1-32 placa do PWB das camadas ISO9001 HDI com máscara da solda do LPI 3


Capacidade 2020 da placa de circuito impresso
Parâmetro Valor
Contagens da camada1-32
Material da carcaça FR-4 (que inclui Tg alto 170, CTI>600V alto); Alumínio baseado; Cobre baseado; Rogers RO4350B, RO4003C, RO3003, RO3006, RO3010, RO3210 etc.; Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010 etc…; TLX-8, TLY-5, RF-35TC, TLF-35 Taconic etc…; Arlon AD450, AD600 etc.; PTFE F4B DK2.2, DK2.65 etc…; Polyimide e ANIMAL DE ESTIMAÇÃO.
Tamanho máximo Teste de voo: 900*600mm, teste 460*380mm do dispositivo elétrico, nenhum teste 1100*600mm
Tolerância do esboço da placa ±0.0059” (0.15mm)
Espessura do PWB 0,0157" - 0,3937" (0.40mm--10.00mm)
Tolerância da espessura (T≥0.8mm) ±8%
Tolerância da espessura (t<0.8mm) ±10%
Espessura da camada da isolação 0,00295" - 0,1969" (0.075mm--5.00mm)
Trilha mínima 0,003" (0.075mm)
Espaço mínimo 0,003" (0.075mm)
Espessura de cobre exterior 35µm--420µm (1oz-12oz)
Espessura de cobre interna 17µm--420µm (0.5oz - 12oz)
Furo de broca (mecânico) 0,0059" - 0,25" (0.15mm--6.35mm)
Furo terminado (mecânico) 0,0039" - 0,248" (0.10mm--6.30mm)
DiameterTolerance (mecânico) 0,00295" (0.075mm)
Registro (mecânico) 0,00197" (0.05mm)
Prolongamento 12:1
Tipo da máscara da solda LPI
Min Soldermask Bridge 0,00315" (0.08mm)
Min Soldermask Clearance 0,00197" (0.05mm)
Tomada através do diâmetro 0,0098" - 0,0236" (0.25mm--0.60mm)
Tolerância do controle da impedância ±10%
Revestimento de superfície HASL, HASL SE, ENIG, lata da IMM, IMM AG, OSP, dedo do ouro
