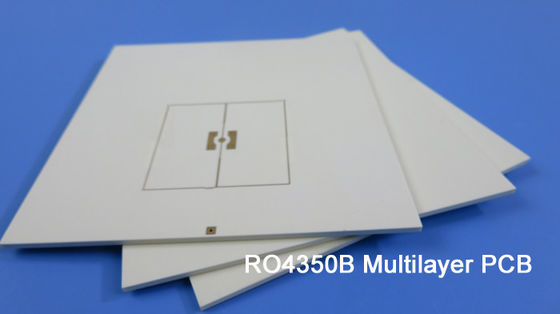

PCB de alta frequência de 10 camadas construído em 5 núcleoss de10mil RO4350B com 4mil RO4450F para soluções sem fio de banda larga
(PCB's são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)
Em produtos anteriores, nós falamos de 4 camadas de RF PCB e 6 camadas de RF PCB.É verdade??
O PCB RF de 10 camadas é feito em 5 núcleos de material Rogers. Como a espessura final não será muito mais espessa, o núcleo fino é geralmente usado, como 6.6mil RO4350B, 10mil RO4350B, 13.3mil RO4350B,8mil RO4003C e 12mil RO4003C etc..
Hoje, este PCB de 10 camadas está em 5 núcleos de 10 mil RO4350B combinados por RO4450F prepreg.
É para a aplicação de soluções sem fio de banda larga. É de 2,0 mm de espessura, as almofadas são de imersão de ouro. É fabricado de acordo com IPC 6012 Classe 2 usando dados Gerber fornecidos.Cada 10 tábuas estão embaladas para envio..
Parâmetro e ficha de dados
| Tamanho do PCB |
115 x 110 mm = 1 PCS = 1 projeto |
| Tipo de placa |
PCB de alta frequência, PCB multicamadas |
| Número de camadas |
10 camadas |
| Componentes montados na superfície |
- Sim, sim. |
| Através de componentes furados |
Não |
| Capacidade de produção |
Camada superior: sinal - 1/2 oz de folha + 25μm de Cu |
| Núcleo RO4350B -0,254 mm |
| INT 1: misturado - 1/2 oz de folha |
| Prepreg RO4450F -0,202mm (2 x 0,101) |
| INT 2: misturado - 1/2 oz de folha |
| Núcleo RO4350B -0,254 mm |
| INT 3: misturado - 1/2 oz de folha |
| Prepreg RO4450F -0,202mm (2 x 0,101) |
| INT 4: misturado - 1/2 oz de folha |
| Núcleo RO4350B -0,254 mm |
| INT 5: misturado - 1/2 oz de folha |
| Prepreg RO4450F -0,202mm (2 x 0,101) |
| INT 6: misturado - 1/2 oz de folha |
| Núcleo RO4350B -0,254 mm |
| INT 7: misturado - 1/2 oz de folha |
| Prepreg RO4450F -0,202mm (2 x 0,101) |
| INT 8: misturado - 1/2 oz de folha |
| Núcleo RO4350B -0,254 mm |
| BOT Camada: sinal - 1/2 oz de folha + 25μm Cu |
| TECNOLOGIA |
|
| Traços mínimos e espaço: |
5.5mil/5mil |
| Orifícios mínimos/máximos: |
0.3/2.0 mm |
| Número de buracos diferentes: |
9 |
| Número de furos: |
7505 |
| Número de cavilhas moídas: |
0 |
| Número de recortes internos: |
0 |
| Controle da impedância |
Não |
| MATERIAL do quadro |
|
| Epoxi de vidro: |
RO4350B núcleo 0,254 mm ((10 mil), RO4450B PP 0,1 mm ((4 mil) |
| Folha final externa: |
1 oz |
| Folha final interna: |
0.5oz |
| Altura final do PCB: |
20,0 mm ± 10% |
| Revestimento e revestimento |
|
| Revestimento de superfície |
Níquel sem eléctro sobre ouro de imersão (ENIG) |
| Máscara de solda Aplicar para: |
N/A |
| Cor da máscara de solda: |
N/A |
| Tipo de máscara de solda: |
N/A |
| CONTOUR/CUTTING |
Roteamento |
| Marcação |
|
| Lado da lenda do componente |
N/A |
| Cor da legenda do componente |
N/A |
| Nome ou logotipo do fabricante: |
N/A |
| VIA |
Revestido através de um buraco (PTH), através de uma tenda. |
| Classificação de inflamabilidade |
A homologação é concedida pelo fabricante. |
| Tolerância de dimensões |
|
| Dimensão do contorno: |
0.0059" (0,15mm) |
| Revestimento de placas: |
0.0030" (0.076mm) |
| Tolerância de perfuração: |
0.002" (0,05 mm) |
| Teste |
100% de ensaio eléctrico antes da remessa |
| Tipo de obra de arte a fornecer |
Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO |
Em todo o mundo.
|
Características e benefícios
1) Excelente estabilidade dimensional.
2) Boa resistência a altas e baixas temperaturas.
3) O ouro de imersão tem uma excelente planitude superficial, particularmente útil para PCBs com pacotes BGA ou mesmo componentes montados em CSP para reduzir a taxa de falha durante a montagem e solda.
4) O projecto de engenharia evita problemas na pré-produção.
5) DDU Envio porta a porta com custo de envio competitivo,
6) Sem MOQ, baixo custo para protótipos e amostras.
Aplicações
Transceptor RF, relés de comunicações, Bloco de baixo ruído, módulo de divisão
