RO4350B cortinas de 4 camadas através do PWB do ouro da imersão para o sensor de radar

RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor

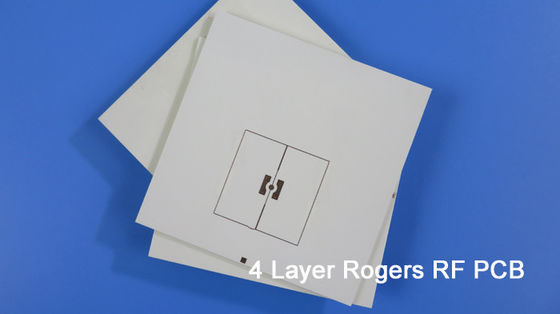

RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor RO4350B 4 Layer Blind Via Immersion Gold PCB For Radar Sensor

Imagem Grande :  RO4350B cortinas de 4 camadas através do PWB do ouro da imersão para o sensor de radar

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-065.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Preço: USD9.99-99.99
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Material de base: RO4350B Número de camadas: 4 camadas
Espessura do PCB: 1.0 mm Peso de cobre: 1 oz
Revestimento de superfície: Ouro de imersão
Destacar:

PWB do ouro da imersão de 4 camadas

,

Cortinas através do PWB do ouro da imersão

,

Cortinas através do PWB do radar



4 camadas de PCB de alta frequência construídas em 6,6 milímetrose 20 milRO4350B com via cega para sensor de radar

(As placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



Os PCBs Rogers multicamadas são fabricados com base em vários núcleos combinados, que são diferentes dos PCBs multicamadas FR-4.524 mm).



RO4350B
4 mil 0.101mm
6.6mil 0.168mm
10 mil 0.254mm
13.3mil 0.338mm
16.6mil 0.422mm
20 mil 0.508mm
30 mil 0.762mm
60 mil 1.524 mm



Então é muito interessante que a empilha de 4 camadas pode ser feita de muitas maneiras diferentes.



Hoje, vamos apresentar os PCBs Rogers de 4 camadas construídos em 6,6 mil e 20 mil RO4350B.

Vamos ver o primeiro e empilhamento é mostrado primeiro.



RO4350B cortinas de 4 camadas através do PWB do ouro da imersão para o sensor de radar 0



A camada 1 a camada 2 é o primeiro núcleo de 6,6 mil, camada 3 a camada 4 é o segundo núcleo de 20 mil, eles são combinados através de 2 folhas de RO4450F (1 RO4450F = 4 mil).0 mm de espessuraO produto é fabricado com base em dados Gerber fornecidos.Cada 10 tábuas estão embaladas para envio..



A segunda é muito semelhante à anterior, a pilha explica tudo.

RO4350B cortinas de 4 camadas através do PWB do ouro da imersão para o sensor de radar 1



Características e benefícios

1) A constante dielétrica (DK) é baixa e estável, de modo que a transmissão do sinal é boa sem demora.

2) O ouro de imersão tem uma excelente planitude superficial, particularmente útil para PCBs com pacotes BGA ou mesmo componentes montados em CSP para reduzir a taxa de falha durante a montagem e solda.

3) Ensaios 100%, incluindo o ensaio elétrico e a inspecção AOI, o ensaio de esforço térmico, o ensaio de fiabilidade, o ensaio de resistência ao isolamento e o ensaio de contaminação iônica,

4) Rápido e flexível para poupar tempo de produção do protótipo à produção padrão

5) UL reconhecido e compatível com a Directiva RoHS



Aplicaçãos

Antenna de TV, Combinador de Transmissor, Indução do interruptor de controle de som, Amplificador montado na torre, módulo de RF, divisor de energia, bloqueio de ruído baixo, antena 4G



Tamanho do PCB 70 mm x 125 mm = 1 peça
Tipo de placa PCB de várias camadas
Número de camadas 4 Camadas
Componentes montados na superfície - Sim, sim.
Através de componentes furados - Sim, sim.
Capacidade de produção Cobre ----- sinal 18um ((0.5 oz) + camada TOP de placa
RO4350B 0,508 mm
Cobre ----- 0,018 mm simples
Prepreg RO4450F X 3, 0,305 mm
Cobre ----- 0,018 mm simples
RO4350B 0,508 mm
Cobre ------- 18um ((0.5oz) + camada BOT de placa
TECNOLOGIA
Traços mínimos e espaço: 4 mil / 5 mil
Orifícios mínimos/máximos: 0.4 mm / 5.6 mm
Número de buracos diferentes: 12
Número de furos: 121
Número de cavilhas moídas: 0
Número de recortes internos: NA
Controle de impedância: N/A
Número do dedo dourado: N/A
MATERIAL do quadro
Material de base: RO4350B Tg280°C, er<3.48Rogers Corp.
Folha final externa: 1 oz
Folha final interna: 0.5 onças
Altura final do PCB: 10,42 mm ± 10%
Revestimento e revestimento
Revestimento de superfície Ouro de imersão
Máscara de solda Aplicar para: N/A
Cor da máscara de solda: N/A
Tipo de máscara de solda: N/A
CONTOUR/CUTTING Roteamento
Marcação
Lado da lenda do componente N/A
Cor da legenda do componente N/A
Nome ou logotipo do fabricante: N/A
VIA Revestido por um buraco (PTH), tamanho mínimo 0,4 mm.
Classificação de inflamabilidade A homologação é concedida pelo fabricante.
Tolerância de dimensões
Dimensão do contorno: 0.0059"
Revestimento de placas: 0.0029"
Tolerância de perfuração: 0.002"
Teste 100% de ensaio eléctrico antes da remessa
Tipo de obra de arte a fornecer Ficheiro de e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO Em todo o mundo.
