PCB híbrido 1.4mm RO4003C e FR4 através de buracos PCB PCB controlado por impedância
  • Nome
  • Nome
  • Nome
  • Nome

PCB híbrido 1.4mm RO4003C e FR4 através de buracos PCB PCB controlado por impedância

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-083.V1.0
Material de base:
RO4003C+FR-4; RO4350B + FR4; F4B + FR4; Duroide/RT5880 + RO4350B; Duroide/RT5880 + FR4
Número de camadas:
4 camadas, 6 camadas, Multilayer
Espessura do PCB:
1.0-5.0 mm
Tamanho do PCB:
≤ 400 mm X 500 mm
Máscara de solda:
Verde, vermelho, azul, preto, amarelo
Tela de seda:
Branco
Peso de cobre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Revestimento de superfície:
Cobre desencapado, HASL, ENIG, lata da imersão, OSP
Destacar:

Através do PWB dos furos

,

Através do PWB dos furos

,

A impedância controlou o PWB

Descrição do produto

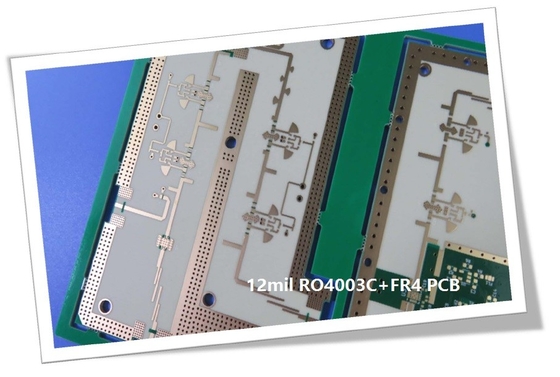

o PWB híbrido de 6 camadas fez em 12mil 0.305mm RO4003C e FR-4 para a antena satélite



Hoje nós estamos introduzindo um tipo de PWB do RF de 6 camadas construído em 12mil RO4003C e FR-4. Esta placa é usada para a antena satélite. Depois do desenho é a pilha-acima da placa.

PCB híbrido 1.4mm RO4003C e FR4 através de buracos PCB PCB controlado por impedância 0



A visão da pilha-acima, o núcleo 12mil está na camada superior e joga principalmente os papéis da camada do sinal. O núcleo fixou a espessura que é muito importante para o comprimento elétrico de linhas do RF na placa de circuito. As camadas do resto são material de vidro da cola Epoxy FR-4 com espessura similar com RO4003C.



As especificações detalhadas são como segue.

Matéria-prima: 12mil 0.305mm RO4003C+ Tg170 FR-4

Constante dielétrica: 3.38+/-0.05

Contagem da camada: 6 camadas

Através do tipo: Através dos furos

Formato: 105mm x 80mm = 1 tipos = 1 parte

Revestimento de superfície: Ouro da imersão

Peso de cobre: Camada exterior 35μm/camada interna de 18μm

Máscara/legenda da solda: Verde/branco

Altura final do PWB: 1,4 milímetros

Outro: A impedância controlou o PWB

Padrão: Classe 2 do IPC 6012

Embalagem: 20 painéis são embalados para a expedição.

Prazo de execução: 10 dias de trabalho

Vida útil: 6 meses



PCB híbrido 1.4mm RO4003C e FR4 através de buracos PCB PCB controlado por impedância 1



Presentemente, os materiais de pressão misturados maduros são como segue:

RO4350B + FR4;

RO4003C + FR4;

F4B + FR4;

RT/duroid 5880 + RO4350B

RT/duroid 5880 + FR4



Capacidade do PWB
Tipo do PWB: PWB híbrido, PWB misturado
De tipo misto: RO4350B + FR4;
　 RO4003C + FR4;
　 F4B + FR4;
　 Duroid/RT5880 + RO4350B
　 Duroid/RT5880 + FR4
Máscara da solda: Verde, vermelho, azul, preto, amarelo
Contagem da camada: 4 camadas, 6 camadas, Multilayer
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm)
Espessura do PWB: 1.0-5.0mm
Tamanho do PWB: ≤400mm X 500mm
Revestimento de superfície: Cobre desencapado, HASL, ENIG, lata da imersão, OSP
　 　
