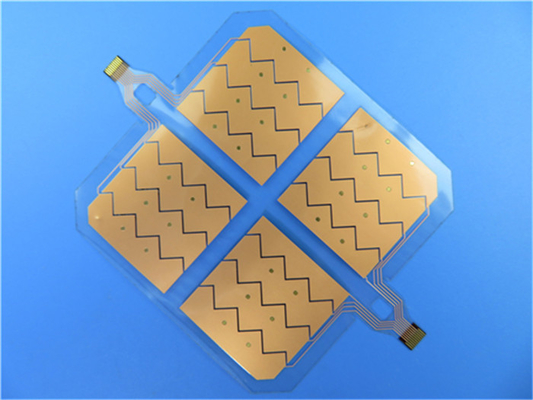

PWB flexível impresso flexível do circuito (FPC) na carcaça transparente do ANIMAL DE ESTIMAÇÃO

PWB flexível impresso flexível do circuito (FPC) na carcaça transparente do ANIMAL DE ESTIMAÇÃO

MOQ: 1pcs
preço: USD9.99-99.99
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-260.V1.0
Matéria-prima:
ANIMAL DE ESTIMAÇÃO
Contagem da camada:
Único lado
Espessura do PWB:
0.15mm
Tamanho do PWB:
70,18 x 68.28mm
Coverlay:
Transparente
Silkscreen:
Preto
Peso de cobre:
1oz
Revestimento de superfície:
Ouro da imersão
Destacar:

PWB liso do cabo flexível de RoHS

,

PWB liso amarelo do cabo flexível de Coverlay

,

PWB Multilayer do cabo flexível de RoHS

Descrição do produto

PWB flexível impresso flexível do circuito (FPC) na carcaça transparente do ANIMAL DE ESTIMAÇÃO

(Os circuitos impressos flexíveis são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)

Descrição geral

Este tipo de circuito impresso flexível é construído no material do ANIMAL DE ESTIMAÇÃO para a aplicação do amplificador da micro-ondas. É uma única camada FPC em 0.15mm grossos. A estratificação baixa é de Shengyi, ele fabricou por dados fornecidos de utilização de Gerber da classe 2 do IPC 6012. O reforçador do Polyimide é aplicado na divisória de introdução.

Folha do parâmetro e de dados

Tamanho do PWB flexível 70,18 x 68.28mm
Número de camadas 1
Tipo da placa PWB flexível
Espessura da placa 0.15mm
Material da placa ANIMAL DE ESTIMAÇÃO 25µm
Fornecedor material da placa ITEQ
Valor do Tg do material da placa 60
Espessura do Cu de PTH N/A
Thicknes internos do Cu de Iayer N/A
Espessura de superfície do Cu µm 35
Cor de Coverlay Transparente
Número de Coverlay 2
Espessura de Coverlay µm 25
Material do reforçador Polyimide
Espessura do reforçador 0.2mm
Tipo de tinta do Silkscreen IJR-4000 MW300
Fornecedor do Silkscreen TAIYO
Cor do Silkscreen Preto
Número de Silkscreen 1
Descascando o teste de Coverlay Nenhum peelable
Adesão da legenda ℃ que de 3M 90 nenhuma casca após 3 épocas mínimas testa
Revestimento de superfície Ouro da imersão
Espessura do níquel/ouro Au: 0.03µm (mínimo); Ni 2-4µm
RoHS exigiu Sim
Famability 94-V0
Teste de choque térmico Passagem, -25℃±125℃, 1000 ciclos.
Esforço térmico Passagem, 300±5℃, 10 segundos, 3 ciclos. Nenhuma delaminação, nenhum empolar.
Função Teste elétrico da passagem de 100%
Obra Conformidade com classe 2 de IPC-A-600H & de IPC-6013C

PWB flexível impresso flexível do circuito (FPC) na carcaça transparente do ANIMAL DE ESTIMAÇÃO 0

Características e benefícios

Flexibilidade excelente

Reduzindo o volume

Perca de peso

Consistência do conjunto

Confiança aumentada

A extremidade pode ser inteira soldada

Baixo custo

Continuidade do processamento

Nenhumas quantidade de ordem mínima e baixa amostra custada.

Encontrar sua placa de circuito impresso precisa da criação de protótipos do PWB de reunir a produção de volume.

Aplicações

Cabeça FPC do laser, placa macia da câmera do PC da tabuleta, placa do cabo flexível do sensor do automóvel

Esclarecimentos de FPC

De acordo com a combinação de matéria-prima e da folha de cobre, a placa de circuito flexível pode ser dividida em dois tipos: placa flexível com placa adesiva e flexível sem esparadrapo. O preço do PWB flexível do não-esparadrapo é muito mais alto do que aquele do PWB flexível esparadrapo, mas sua flexibilidade, ligando a força entre a folha e a carcaça de cobre e o nivelamento da solda são igualmente melhores do que aquela do PWB flexível esparadrapo. É usado assim somente nas situações da alta demanda, tais como: COF (MICROPLAQUETA NO CABO FLEXÍVEL, na placa flexível com microplaqueta desencapada, no nivelamento alto da almofada) e assim por diante. Porque seu preço é alto, a maioria do PCBs flexível usado no mercado são placa de circuito flexível ainda adesiva. Porque a placa de circuito flexível é usada principalmente na situação onde se dobrar está exigida, se o projeto ou o processo não são razoável, é fácil produzir microfissura, soldadura e outros defeitos.

Economia de usar FPC

Se o projeto de circuito é relativamente simples, o volume total é pequeno, e o espaço é apropriado, a conexão interna tradicional é muito mais barato. Os circuitos flexíveis são uma boa opção do projeto se o circuito é complexo, processa muitos sinais ou tem exigências elétricas ou mecânicas especiais. Quando o tamanho e o desempenho das aplicações excedem a capacidade de circuitos rígidos, o conjunto flexível é o mais econômico. Uma almofada 12mil com um 5mil através do furo e de um circuito flexível com linhas 3mil e espaçar pode ser fabricada em um filme fino. Consequentemente, é mais segura montar a microplaqueta diretamente no filme. Não há nenhuma chama - o retardador que poderia ser uma fonte de íon. Estes filmes podem ser protetores e solidificados em umas mais altas temperaturas para obter umas mais altas temperaturas da transição do vidro. Os materiais flexíveis são menos caros do que materiais rígidos porque estão livres dos conectores.

Mais exposições do cabo flexível do ANIMAL DE ESTIMAÇÃO

PWB flexível impresso flexível do circuito (FPC) na carcaça transparente do ANIMAL DE ESTIMAÇÃO 1

PWB flexível impresso flexível do circuito (FPC) na carcaça transparente do ANIMAL DE ESTIMAÇÃO 2

PWB flexível impresso flexível do circuito (FPC) na carcaça transparente do ANIMAL DE ESTIMAÇÃO 3
