6 camadas RO4003C PCB 1.74mm espessura Alto TG Circuito IPC-Classe-3

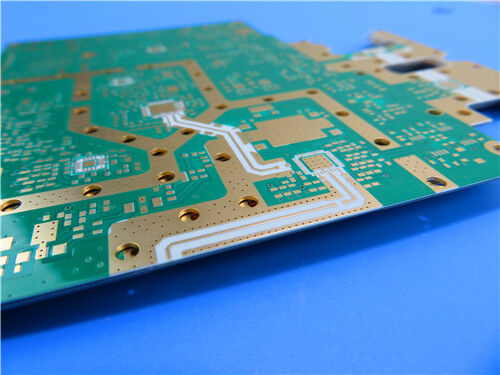

Este personalizado de 6 camadasPCB rígido híbridoadota substrato cerâmico de hidrocarboneto RO4003C combinado com materiais dielétricos Tg170℃ FR4. Com cobre acabado de 1 onça em cada camada condutora e espessura de laminação acabada de 1,74 mm, o PCB apresenta máscara de solda verde de dois lados com legenda branca e revestimento de ouro eletrolítico rígido. Com tamanho de 127 mm × 103 mm (1 unidade, incluindo borda do processo), está em conformidade com o padrão IPC-Class-3 com espessura de cobre de 25 μm, configurado com vias cegas L1-L2 e L5-L6 e circuito de impedância totalmente controlado. Ele combina desempenho de RF premium e processabilidade padrão FR-4 para sistemas eletrônicos de RF de banda larga e micro-ondas.

Especificações de PCB


Introdução ao material RO4003C
RO4003C é um laminado termofixo de cerâmica de hidrocarboneto reforçado com vidro com desempenho premium de alta frequência e custo acessível de fabricação de PCB. Ele suporta processos de fabricação padrão do FR-4, atendendo circuitos de alta frequência operando acima de 500 MHz onde o FR-4 convencional não pode atender aos requisitos elétricos de RF.

O RO4003C possui coeficiente de temperatura ultrabaixo de constante dielétrica, além de desempenho Dk estável em amplas faixas de frequência. A folha de cobre LoPro® opcional ajuda a minimizar a perda de inserção para uso em banda larga. Seu valor CTE corresponde perfeitamente à folha de cobre, garantindo excelente estabilidade dimensional para estruturas de PCB multicamadas dielétricas mistas. O CTE de baixo eixo Z garante o desempenho intacto do furo revestido sob choque térmico severo. Com Tg acima de 280°C, mantém propriedades térmicas estáveis ​​durante todo o ciclo térmico de fabricação da PCB.

Ao contrário dos substratos de alta frequência à base de PTFE, o RO4003C não necessita de ataque especializado com sódio por meio de pré-tratamento. Compatível com equipamentos automatizados de manuseio de PCB e lavagem de cobre, este laminado rígido está disponível com variantes de tecido de vidro 1080 e 1674 com desempenho elétrico idêntico. Está em conformidade com a especificação IPC-4103/10, atuando como um substituto direto qualificado para substratos padrão RO4003C.

Recursos principais do material
Baixa perda dielétrica de alta frequência: Desempenho elétrico estável para micro-ondas RF e linhas de transmissão controladas por impedância

Excelente estabilidade dielétrica: Flutuação mínima de Dk sob condições variadas de temperatura e frequência

CTE compatível com cobre: ​​Expansão otimizada do eixo X/Y/Z para alta estabilidade dimensional e estrutura de cobre de furo confiável

Resistência térmica ultra-alta: Tg>280°C, desempenho estável durante laminação multicamadas e ciclagem térmica

Processo compatível com FR-4: Não é necessário PTFE especializado através de tratamento de gravação, reduzindo o custo geral de fabricação

Folha de cobre personalizável: folha de baixo perfil LoPro® opcional para reduzir a perda de inserção de sinal

Conformidade padrão: Em conformidade com as especificações da indústria IPC-4103/10

Aplicações Típicas

• Circuitos de comunicação de banda larga RF e microondas
• Linhas de transmissão de impedância controlada e redes de correspondência de sinais
• Módulos comerciais de radar, antena e transceptor sem fio
• Unidades de rádio de estação base e equipamentos de infraestrutura de comunicação sem fio
• PCBs dielétricos mistos multicamadas de alta frequência
• Dispositivos de detecção de alta frequência e radiofrequência industrial
