Detalhes do produto:
|
| Material Básico: | F4BTME350 | Contagem de camadas: | 2 camadas |
|---|---|---|---|
| Espessura da PCB: | 0,3 mm ultrafino | Tamanho da placa de circuito impresso: | 89,77 mm × 45,16 mm (tolerância de ± 0,15 mm, 1 unidade) |
| Máscara de solda: | Preto | Serigrafia: | Branco |
| Peso de cobre: | 1 onça | Acabamento de superfície: | Imersão Ouro |
| Destacar: | Placas de circuito impresso flexíveis revestidas de estanho,FPCB de revestimento negro,FPCB revestido de estanho |
||

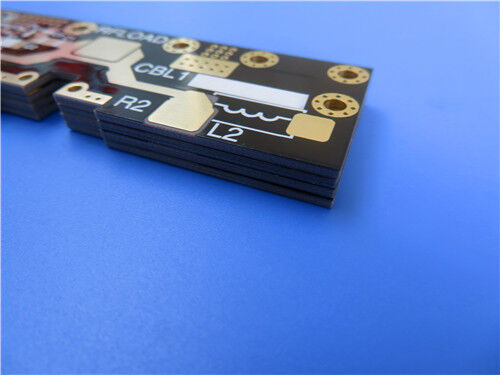

Este PCB personalizado F4BTME350 é uma placa de circuito ultra fina de alta frequência otimizada para antenas modernas de estações base 4G/5G, comunicações por satélite, equipamentos aeroespaciais,e módulos de RF/microondas para vários cenáriosCom uma espessura ultra fina de 0,3 mm e um substrato de PTFE de nanocerâmica profissional F4BTME350,Esta placa oferece desempenho estável de sinal com baixa perda e características de PIM ultra-baixo de nível industrial (<-160 dBc)Fabricado com traços finos de 6/8 milímetros de precisão, design de micro-buraco de 0,25 mm, acabamento de superfície de ouro de imersão, máscara de solda de topo preto e serigrafia de topo branco, o 89.77 mm × 45.O PCB de 16 mm segue estritamente os padrões IPC-Classe-2 e passa por 100% de testes elétricos completos antes do envioÉ uma solução de PCB de alta frequência confiável para amplificadores de baixo ruído, antenas de matriz em fase, radar automotivo e projetos de componentes RF de alta potência em todo o mundo.
Especificações de PCB
Este PCB de alta frequência de 2 camadas F4BTME350 adota uma estrutura de buraco puro sem vias cegas, garantindo uma transmissão de sinal de alta frequência limpa e estável.Todos os parâmetros mecânicos e elétricos são rigorosamente calibrados para fabricação de circuitos de microondas de precisão.
| Ponto de especificação | Parâmetro detalhado |
| Material de base | F4BTME350 Laminado de alta frequência de PTFE preenchido com nanocerâmica |
| Configuração da camada | PCB rígido de duas camadas |
| Dimensões da placa | 890,77 mm × 45,16 mm (tolerância ± 0,15 mm, 1 PCS) |
| Traços mínimos / espaço | 6/8 mils |
| Tamanho mínimo do buraco | 0.25mm |
| Através do tipo | Apenas através de um buraco, sem vias cegas |
| Espessura do quadro acabado | 0.3 mm ultrafinos |
| Peso de cobre da camada exterior | 1 oz (1,4 ml) de cobre acabado |
| Via espessura do revestimento | 20 μm |
| Revestimento de superfície | Ouro de imersão |
| Tela de seda | Acima: Branco; Abaixo: Nenhum |
| Máscara de solda | De cima: Preto; De baixo: Nenhum |
| Teste prévio à expedição | 100% de ensaio elétrico completo |
Estrutura de empilhamento de PCB de duas camadas
A pilha ultra fina simétrica possui uma camada dielétrica de núcleo de 10 milímetros F4BTME350,Manutenção de um esforço mecânico equilibrado e de um desempenho dielétrico altamente consistente para a transmissão de sinais de microondas de alta frequência.
| Estrutura de camadas | Material e espessura |
| Camada superior de cobre | Folha de cobre condutora de 35 μm |
| Substrato de núcleo dielétrico | F4BTME350 Core, 0,254 mm (10 mil) |
| Camada inferior de cobre | Folha de cobre condutora de 35 μm |
Estatísticas de PCB
Este protótipo de PCB é projetado com distribuição de circuito compacto, correspondendo aos requisitos de layout de módulos de RF miniaturizados e redes de alimentação de antena.Os arquivos Gerber RS-274-X padrão suportam prototipagem precisa e produção em lote.
| Artigo estatístico | Quantidade / Formato |
| Total de componentes | 12 |
| Total de almofadas | 38 |
| Acessórios de perfuração | 17 |
| Pads SMT superiores | 21 |
| Pads SMT inferiores | 0 |
| Vias | 9 |
| Redes | 2 |
![]()

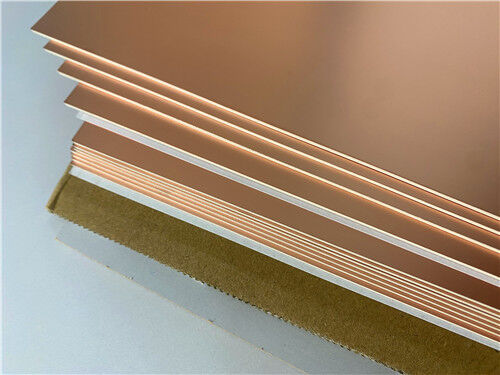

F4BTME350 Visão geral do material
Os laminados da série F4BTME são fabricados através de um processo meticuloso que envolve a formulação científica de tecido de fibra de vidro, preenchimentos nanocerâmicos e resina de politetrafluoroetileno (PTFE).Estes substratos são construídos sobre oF4BMA integração resulta em uma constante dieléctrica reforçada, resistência térmica superior,coeficiente de expansão térmica reduzido, aumento da resistência ao isolamento e melhoria da condutividade térmica, tudo mantendo características de baixas perdas.Os laminados F4BTME são especificamente combinados com folha de cobre RTF reversamente tratada, proporcionando um desempenho excepcional em termos de PIM, controle de linha preciso e perda de condutor minimizada.
![]()
Material F4BTME350Características
Adaptado para cenários de alta frequência comerciais e aeroespaciais, este PCB ultra-finos F4BTME350 resolve os pontos problemáticos comuns das placas de RF convencionais:
Desempenho estável de alta frequência: Dk 3,5 fixo e baixa perda de Df proporcionam um desempenho de sinal consistente entre 10 GHz e 20 GHz,evitar a deriva de frequência para estações de base 5G e dispositivos de comunicação por satélite.
Estabilidade PIM ultra-baixa: PIM inferior a -160 dBc elimina interferências de intermodulação passiva, garantindo uma saída de sinal pura para antenas de matriz em fase e módulos de amplificador de baixo ruído.
Estabilidade térmica e dimensional superior: a CTE do eixo X/Y ultra-baixa e o baixo coeficiente térmico Dk mantêm um desempenho elétrico e mecânico estável sob mudanças extremas de temperatura.
Baixa perda de condutor e suporte de linha fina: combinado com folha de cobre RTF tratada reversa, suporta controle de linha preciso e minimiza a perda de sinal para componentes RF de alta potência.
Alta adaptabilidade ao ambiente: 0,05% de absorção de umidade ultra-baixa garante uma operação confiável em ambientes de estação base ao ar livre, aeroespacial e de radar de veículos.
Qualidade de entrega rigorosa: padrão de fabricação IPC-Classe-2 + 100% de teste elétrico pré-envio garante zero defeitos de circuito e consistência estável do lote.
Aplicações
F4BTME350 PCB ultrafinos de 2 camadas são amplamente utilizados em sistemas de RF e microondas de alta precisão e baixa interferência:
Conclusão
Este PCB rígido ultrafino de 2 camadas F4BTME350 oferece soluções de alta estabilidade e custo-benefício para projetos comerciais de comunicação 5G, satélite e RF aeroespacial.Construído com substrato de PTFE nanocerâmico F4BTME350 genuíno e folha de cobre RTFTodas as placas foram totalmente testadas eletricamente e estão em conformidade com os padrões IPC-Classe-2.Apoiamos o envio global e a personalização flexível para a verificação de protótipos RF e pedidos de produção em massa.
![]()
