Detalhes do produto:
|
| Material Básico: | F4BTMS220 | Contagem de camadas: | 2 camadas |
|---|---|---|---|
| Espessura da PCB: | 0,3 mm | Tamanho da placa de circuito impresso: | 36,4 mm × 88,76 mm (±0,15 mm) |
| Máscara de solda: | Não | Serigrafia: | Não |
| Peso de cobre: | 1 onça | Acabamento de superfície: | Cobre nu |
| Destacar: | FPC de revestimento amarelo |
||

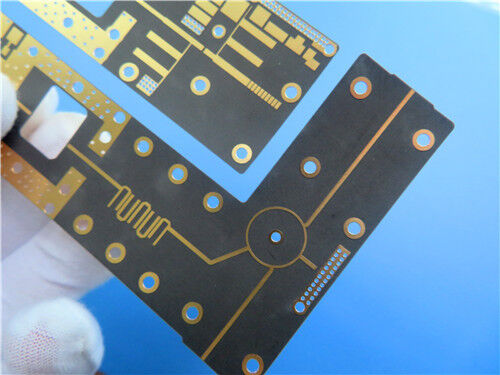

Esta é uma PCB rígida personalizada de 2 camadas construída em substrato de alta frequência F4BTMS220, fabricada especificamente para aplicações de circuitos relacionados a micro-ondas, RF, aeroespacial e radar. Com uma espessura final ultrafina de 0,3 mm, esta placa adota um design especial de cobre nu sem máscara de solda e serigrafia em ambos os lados, eliminando interferências de revestimento extra durante a transmissão de sinais de alta frequência. O tamanho da placa é de 36,4 mm × 88,76 mm com uma tolerância dimensional de ±0,15 mm. Fabricada rigorosamente seguindo os requisitos IPC-Class-2 e testada eletricamente 100% antes do envio, esta PCB oferece desempenho consistente e repetível para desenvolvimento de sistemas sem fio e de micro-ondas de ponta em todo o mundo.
Especificações da PCB
Esta PCB protótipo usa um design puramente through-hole sem vias cegas, simplificando os caminhos do sinal e mantendo a transmissão estável de alta frequência. Ela suporta trilha/espaço mínimo de 6/7 mil e tamanho de furo mínimo de 0,4 mm, atendendo aos requisitos de precisão padrão para layout de circuito de RF.
| Item | Parâmetro |
| Material Base | Laminado cerâmico de PTFE de alta frequência F4BTMS220 |
| Contagem de Camadas | Rígida de 2 camadas |
| Dimensão da Placa | 36,4 mm × 88,76 mm (±0,15 mm) |
| Trilha/Espaço Mínimo | 6/7 mils |
| Tamanho Mínimo do Furo | 0,4 mm |
| Tipo de Via | Apenas Through-hole |
| Espessura da Placa | 0,3 mm |
| Peso do Cobre | Cobre de camada externa de 1oz |
| Plating de Via | 20 µm |
| Tratamento de Superfície | Cobre nu (sem máscara de solda, sem serigrafia, ambos os lados) |
| Testes | Teste elétrico 100% antes da entrega |
Estrutura de Empilhamento da PCB
Este empilhamento de 2 camadas consiste em camadas duplas de cobre de 35 µm e um núcleo dielétrico F4BTMS220 de 0,254 mm (10 mil). Esta estrutura simétrica fornece equilíbrio mecânico uniforme e desempenho dielétrico estável para circuitos de alta frequência.
| Camada | Descrição |
| Cobre Superior | Camada de cobre de 35 µm |
| Núcleo Dielétrico | F4BTMS220, 0,254 mm (10 mil) |
| Cobre Inferior | Camada de cobre de 35 µm |
Estatísticas da PCB
O arquivo de design é fornecido no formato padrão Gerber RS-274-X, totalmente compatível com processos profissionais de prototipagem e produção em massa de PCBs.
| Item | Valor |
| Componentes | 14 |
| Total de Pads | 32 |
| Pads Thru Hole | 19 |
| Pads SMT Superiores | 13 |
| Pads SMT Inferiores | 0 |
| Vias | 11 |
| Redes | 2 |
![]()
Sobre o Material F4BTMS220

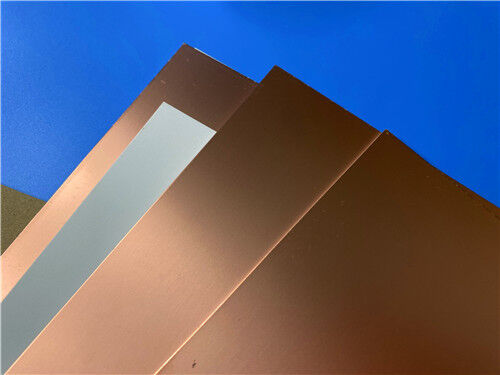

O F4BTMS220 é uma versão aprimorada da série convencional F4BTM. Sua fórmula mistura tecido de fibra de vidro ultrafina e grandes quantidades de cargas cerâmicas nano distribuídas uniformemente com resina PTFE. Este design de material reduz significativamente a influência negativa da fibra de vidro na propagação de ondas eletromagnéticas, diminuindo efetivamente a perda dielétrica e a anisotropia do material, ao mesmo tempo que melhora a estabilidade dimensional e a condutividade térmica.
Em comparação com substratos de alta frequência comuns, o F4BTMS220 apresenta desempenho dielétrico de temperatura mais estável e menor coeficiente de expansão térmica. O material é equipado com folha de cobre RTF de baixa rugosidade como padrão, o que ajuda a reduzir a perda condutora e manter a força de descascamento estável. Ele suporta ligação em cobre e alumínio e é amplamente reconhecido como uma alternativa confiável a materiais importados de alta frequência de grau aeroespacial.
![]()
Recursos do Produto
Construída com substrato F4BTMS220 aprimorado, esta PCB oferece vantagens genuínas de alta frequência com base em suas características de material inerentes:
Perda dielétrica extremamente baixa com Df tão baixo quanto 0,0009 a 10 GHz, suportando transmissão de sinal de micro-ondas de alta eficiência.
Constante dielétrica fixa Dk 2,2 garante desempenho elétrico consistente em bandas de frequência de RF comuns.
Baixa absorção de umidade de 0,02% melhora a adaptabilidade ambiental para aplicações externas e aeroespaciais.
Folha de cobre RTF de baixa rugosidade minimiza a perda condutora e garante condutividade de circuito estável.
Classificação de retardamento de chama UL94-V0 atende aos padrões de segurança para equipamentos de grau aeroespacial e militar.
O design de cobre nu remove a interferência da máscara de solda, preservando o desempenho original de alta frequência do substrato.
Aplicações
Esta PCB ultrafina F4BTMS220 é comumente usada em sistemas de micro-ondas e radiofrequência de alta confiabilidade que exigem baixa perda e comportamento dielétrico estável:
Conclusão
Esta PCB ultrafina F4BTMS220 personalizada de 2 camadas oferece desempenho estável de baixa perda para projetos aeroespaciais, de radar e de comunicação via satélite. Adotando material PTFE preenchido com nano-cerâmica aprimorado e cobre RTF de baixa rugosidade, a placa mantém estabilidade elétrica confiável em altas frequências. Todas as unidades passam por testes elétricos completos e estão em conformidade com os padrões IPC-Class-2. Oferecemos envio global e aceitamos personalização baseada em Gerber para produção de protótipos e pequenos lotes.
![]()
