PWB Taconic do PWB 20mil da dupla camada RF-35A2 com ouro da imersão

PWB Taconic do PWB 20mil da dupla camada RF-35A2 com ouro da imersão

MOQ: 1pcs
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-168.V1.0
Matéria-prima:
Fibra de vidro cerâmica PTFE
contagem da camada:
Camada Dupla, Multicamadas, PCB Híbrido
Espessura do PWB:
10 mil (0,254 mm); 20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Tamanho do PWB:
≤400mm X 500mm
Máscara da solda:
Etc. verde, preto, azul, amarelo, vermelho.
Peso de cobre:
0.5oz (17 µm), 1oz (35µm)
Revestimento de superfície:
Cobre desencapado, HASL, ENIG, prata da imersão, lata de Immersoin, OSP etc….
Destacar:

Placa cerâmica do PWB da fibra de vidro de PTFE

,

placa do PWB da fibra de vidro 20mil

,

Placa do PWB da fibra de vidro dos amplificadores de potência

Descrição do produto

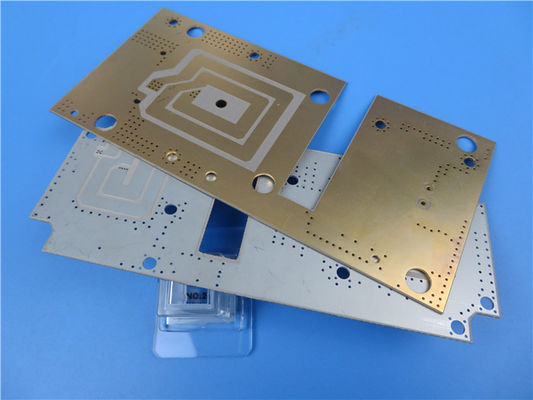

Taconic RF-35A2 PCB 20 mil (0,508 mm) 30 mil (0,762 mm) 60 mil (1,524 mm) com máscara de imersão em ouro prata e azul

(Placas de circuito impresso são produtos feitos sob medida, a imagem e os parâmetros mostrados são apenas para referência)



O substrato RF-35A2 da Taconic foi projetado para ter um conteúdo de fibra de vidro ultrabaixo para obter as propriedades de perda de inserção "melhores da categoria" e a constante dielétrica uniforme de 3,5 +/-0,05 em todo o laminado.É um tipo de material de amplificador de potência de perda ultra baixa.



A dispersão uniforme de cerâmica em todo o laminado produz um coeficiente de expansão térmica X e Y extremamente baixo.Baixo módulo e baixos valores de XY CTE tornam o RF-35A2 um material atraente para o transporte de chip na tecnologia de montagem em superfície.



O RF-35A2 é fabricado com um processo patenteado de várias etapas com excelente desempenho dielétrico e excelente adesão de casca de cobre. O baixo fator de dissipação de 0,0015 a 10 GHz permite a máxima transferência de energia, resultando em baixa geração de calor.



PWB Taconic do PWB 20mil da dupla camada RF-35A2 com ouro da imersão 0



Benefícios:



- O material possui propriedades de baixa perda, o que significa que não dissipa muita energia na forma de calor e pode manter alta integridade de sinal.


- A tolerância DK de +/- 0,05 garante que o material mantenha um desempenho elétrico consistente, o que é importante para aplicações de comunicação de alta velocidade.


- O DK homogêneo significa que o material possui propriedades elétricas uniformes, o que pode ajudar a reduzir a distorção do sinal e melhorar o desempenho elétrico.


- A excelente resistência ao descascamento significa que o material pode manter forte adesão entre as camadas, o que é importante para manter a integridade e a confiabilidade do PCB.


- A baixa absorção de umidade significa que o material tem menos probabilidade de ser afetado por mudanças de umidade ou temperatura, o que pode ajudar a manter o desempenho elétrico e evitar danos ao PCB.



Nossa capacidade de PCB (RF-35A2)

PCB Material: Fibra de vidro cerâmica PTFE
Designação: RF-35A2
Constante dielétrica: 3.15
Fator de dissipação 0,0015
Contagem de camadas: Dupla Camada, Multicamadas, PCB Híbrido
Peso de cobre: 0,5 oz (17 µm), 1 oz (35 µm)
Espessura do PCB: 10 mil (0,254 mm);20 mil (0,508 mm), 30 mil (0,762 mm), 60 mil (1,524 mm)
Tamanho do PCB: ≤400mm X 500mm
Máscara de solda: Verde, preto, azul, amarelo, vermelho etc.
Acabamento de superfície: Cobre nu, HASL, ENIG, prata de imersão, estanho de imersão, OSP etc.



As aplicações são amplificadores de potência, filtros/acopladores, digitais de alta velocidade, componentes passivos, antenas wireless etc.
