PWB Taconic de RF-35TC 20mil 0.508mm revestimento de superfície do PWB ENIG de duas camadas

RF-35TC 20mil 0.508mm Taconic PCB Two Layer PCB ENIG Surface Finish
RF-35TC 20mil 0.508mm Taconic PCB Two Layer PCB ENIG Surface Finish RF-35TC 20mil 0.508mm Taconic PCB Two Layer PCB ENIG Surface Finish RF-35TC 20mil 0.508mm Taconic PCB Two Layer PCB ENIG Surface Finish

Imagem Grande :  PWB Taconic de RF-35TC 20mil 0.508mm revestimento de superfície do PWB ENIG de duas camadas

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-025.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1pcs
Detalhes da embalagem: Vácuo bags+Cartons
Tempo de entrega: 8-9 dias de trabalho
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs pelo mês
Descrição de produto detalhada
Matéria-prima: RF-35TC Contagem da camada: 2 camadas
Tamanho do PWB: 95 x 68mm=1PCS Espessura do PWB: 0.6mm
Máscara da solda: VERDE Silkscreen: Branco
Peso de cobre: 1oz Revestimento de superfície: ENIG
Realçar:

20mil PWB de duas camadas

,

0.508mm PWB de duas camadas

,

PWB de superfície do revestimento de 20mil ENIG

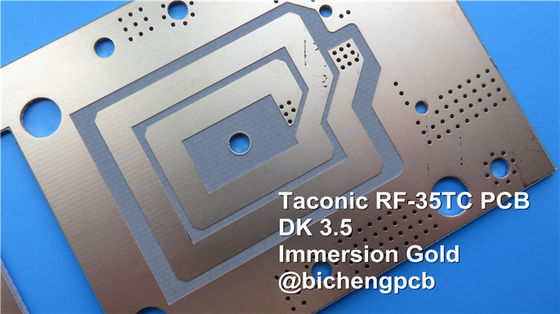

PWB Taconic construído em RF-35TC 20mil 0.508mm com máscara da solda e ouro pretos da imersão para amplificadores de potência

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



RF-35TC é um tipo de material de alta frequência da empresa Taconic. Oferece “melhor fator de dissipação na classe” um baixo com condutibilidade térmica alta. Este material é serido melhor para as aplicações do poder superior onde cada 1/10th de um DB é crítico e a carcaça do PWB é esperada difundir o calor longe das linhas de transmissão e dos componentes de superfície da montagem tais como transistor.



RF-35TC é um PTFE baseado, carcaça enchida cerâmica da fibra de vidro. Não oxidará, não amarelará nem não mostrará a tração ascendente na constante dielétrica e o fator de dissipação como seus concorrentes da borracha sintética (hidrocarboneto).



Esta estratificação tem um baixo valor constante dielétrico de 3,50 e tem extremamente - um baixo Df de 0,0011. Fornece um baixo fator de dissipação a condutibilidade térmica alta e ligações muito bem ao cobre do perfil baixo, reduzindo mais a perda de inserção.



As estratificações de RF-35TC são ideais para antenas, satélites, filtros, acopladores e amplificadores de potência.



Especificações do PWB

TAMANHO DO PWB 95 x 68mm=1PCS
TIPO DA PLACA O dobro tomou partido PWB
Número de camadas 2 camadas
Componentes de superfície da montagem SIM
Através dos componentes do furo SIM
STACKUP DA CAMADA cobre ------- 1 onça) +plate camada SUPERIOR de 35um (
RF-35TC 0.508mm
cobre ------- 35um (1oz) + camada do BOT da placa
TECNOLOGIA
Traço e espaço mínimos: mil. 5 mil./5
Furos mínimos/máximos: 0,4 milímetros/5,5 milímetros
Número de furos diferentes: 6
Número de furos de broca: 12
Número de entalhes moídos: 0
Número de entalhes internos: 0
Controle da impedância: não
Número de dedo do ouro: 0
MATERIAL DA PLACA
Cola Epoxy de vidro: RF-35TC 0.508mm
Folha final externo: 1,5 onças
Folha final interna: N/A
Altura final do PWB: 0,6 milímetros ±0.1
CHAPEAMENTO E REVESTIMENTO
Revestimento de superfície ENIG
Solde a máscara para aplicar-se a: SUPERIOR, mínimo 12micron
Cor da máscara da solda: Verde, PSR-2000GT600D, Taiyo Supplied.
Tipo da máscara da solda: LPSM
CONTOUR/CUTTING Roteamento
MARCAÇÃO
Lado da legenda componente PARTE SUPERIOR
Cor da legenda componente Branco, IJR-4000 MW300, tipo de Taiyo
Fabricante Name ou logotipo: Marcado na placa em um condutor e em uma ÁREA LIVRE leged
ATRAVÉS DE Chapeado através do furo (PTH), tamanho mínimo 0.4mm.
AVALIAÇÃO DE FLAMIBILITY Aprovação do UL 94-V0 MÍNIMA.
TOLERÂNCIA DA DIMENSÃO
Dimensão do esboço: 0,0059"
Chapeamento da placa: 0,0029"
Tolerância da broca: 0,002"
TESTE Expedição prévia do teste elétrico de 100%
TIPO DE ARTE FINALA A SER FORNECIDA arquivo do e-mail, Gerber RS-274-X, PCBDOC etc.
ÁREA DE SERVIÇO No mundo inteiro, globalmente.


PWB Taconic de RF-35TC 20mil 0.508mm revestimento de superfície do PWB ENIG de duas camadas 0



Folha de dados de RF-35TC

VALORES TÍPICOS DE RF-35TC
Propriedade Método do teste Unidade Valor Unidade Valor
Gigahertz da DK @10 IPC-650 2.5.5.5 .1 (alterado)   3,5   3,5
Tck (- 30 a 120) IPC-650 2.5.5.5 .1 (alterado) ppm 24 ppm 24
Gigahertz do Df @10 IPC-650 2.5.5.5 .1 (alterado)   0,0011   0,0011
Divisão dielétrica IPC-650 2.5.6 (em-plano, dois pinos no óleo) quilovolt 56,7 quilovolt 56,7
Força dielétrica ASTM D 149 (através do plano) V/mil 570 V/mm 22.441
Resistência de arco IPC-650 2.5.1 Segundos 304 Segundos 304
Absorção da umidade IPC-650 2.6.2.1 % 0,05 % 0,05
Força Flexural (DM) ASTM D 790/IPC-650 2.4.4 libra por polegada quadrada 12.900 N/mm2 88,94
Força Flexural (CD) ASTM D 790/IPC-650 2.4.4 libra por polegada quadrada 11.700 N/mm2 80,67
Resistência à tração (DM) ASTM D 3039/IPC-TM-650 2.4.19 libra por polegada quadrada 9.020 N/mm2 62,19
Resistência à tração (CD) ASTM D 3039/IPC-TM-650 2.4.19 libra por polegada quadrada 7.740 N/mm2 53,37
Alongamento na ruptura (DM) ASTM D 3039/IPC-TM-650 2.4.19 % 1,89 N/mm 1,89
Alongamento na ruptura (CD) ASTM D 3039/IPC-TM-650 2.4.19 % 1,7 % 1,7
Módulo Young (DM) ASTM D 3039/IPC-TM-650 2.4.19 libra por polegada quadrada 667.000 N/mm2 4.599
Módulo Young (CD) ASTM D 3039/IPC-TM-650 2.4.19 libra por polegada quadrada 637.000 N/mm2 4.392
A relação de Poisson (DM) ASTM D 3039/IPC-TM-650 2.4.19   0,18   0,18
A relação de Poisson (CD) ASTM D 3039/IPC-TM-650 2.4.19   0,23   0,18
Módulo compressivo ASTM D 695 ( 23) libra por polegada quadrada 560.000 N/mm2 3.861
Força Flexural (DM) ASTM D 790/IPC-650 2.4.4 libra por polegada quadrada 1,46 x 106 N/mm2 10.309
Força Flexural (CD) ASTM D 790/IPC-650 2.4.4 libra por polegada quadrada 1,50 x 106 N/mm2 10.076
Casca Stength (½ oz.CVH) IPC-650 2.4.8 (esforço térmico.) Ibs. /inch 7 g/cm3 1,25
Condutibilidade térmica (Unclad, 125) ASTM F433 (fluxo de calor guardado) Com (mK) 0,6 Com (mK) 0,6
Condutibilidade térmica (C1/C1,125℃) ASTM F433 (fluxo de calor guardado) Com (mK) 0,92 Com (mK) 0,92
Condutibilidade térmica (CH/CH, 125) ASTM F433 (fluxo de calor guardado) Com (mK) 0,87 Com (mK) 0,87
Estabilidade dimensional (DM) IPC-650-2.4.39 Sec.5.4 (após gravura em àgua forte) mils/in. 0,23 mm/M 0,23
Estabilidade dimensional (CD) IPC-650-2.4.39 Sec.5.4 (após gravura em àgua forte) mils/in. 0,64 mm/M 0,64
Estabilidade dimensional (DM) IPC-650-2.4.39 Sec.5.5 (esforço térmico.) mils/in. -0,04 mm/M -0,04
Estabilidade dimensional (CD) IPC-650-2.4.39 Sec.5.5 (esforço térmico.) mils/in. 0,46 mm/M 0,46
Resistividade de superfície IPC-650 2.5.17.1 (após o temp elevado.) Mohms 8,33 x 107 Mohms 8,33 x 107
Resistividade de superfície IPC-650 2.5.17.1 (após a umidade) Mohms 6,42 x 107 Mohms 6,42 x 107
Resistividade de volume IPC-650 2.5.17.1 (após o temp elevado.) Mohms/cm 5,19 x 108 Mohms/cm 5,19 x 108
Resistividade de volume IPC-650 2.5.17.1 (após a umidade) Mohms/cm 2,91 x 108 Mohms/cm 2,91 x 108
CTE (linha central) de X (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 11 ppm/℃ 11
CTE (linha central) de Y (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 13 ppm/℃ 13
CTE (linha central) de Z (25-260℃) IPC-650 2.4.41/ASTM D 3386 ppm/℃ 34 ppm/℃ 34
Densidade ASTM D 792 g/cm3 2,35 g/cm3 2,35
Dureza ASTM D 2240 (costa D)   79,1   79,1
Tensão na ruptura (DM) ASTM D 790/IPC-650 2.4.4 % 0,014 % 0,014
Tensão na ruptura (CD) ASTM D 790/IPC-650 2.4.4 % 0,013 % 0,013
Calor específico ASTM E 1269-05, E 967-08, E968-02 j (℃ de g) 0,94 j (℃ de g) 0,94
TD (perda de peso de 2%) IPC-650 2.4.24.6 /TGA de 788 420
TD (perda de peso de 5%) IPC-650 2.4.24.6 /TGA de 817 436



PWB Taconic de RF-35TC 20mil 0.508mm revestimento de superfície do PWB ENIG de duas camadas 1
