Taconic 31mil TLX-8 PCB 2 camadas de imersão de ouro

Taconic 31mil TLX-8 PCB 2 camadas de imersão de ouro
Taconic 31mil TLX-8 PCB 2 camadas de imersão de ouro

Imagem Grande :  Taconic 31mil TLX-8 PCB 2 camadas de imersão de ouro

Detalhes do produto:
Lugar de origem: China
Marca: Bicheng
Certificação: UL, ISO9001, IATF16949
Número do modelo: BIC-332.V1.0
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 unidade
Preço: USD9.99-99.99
Detalhes da embalagem: Sacos a vácuo+caixas
Tempo de entrega: 8-9 dias úteis
Termos de pagamento: T/T
Habilidade da fonte: 5000pcs por mês
Contato

Taconic 31mil TLX-8 PCB 2 camadas de imersão de ouro

descrição
Material base: Tacônico TLX-8 Contagem de camadas: 2 camadas
Espessura da PCB: 0,8 mm Tamanho da placa de circuito impresso: 25 mm x 71 mm (1 peça) ± 0,15 mm
Silkscreen: Branco Máscara de solda: não
Peso de cobre: 1 onça (1,4 mils) para camadas externas Acabamento de superfície: ouro de imersão
Destacar:

Taconic TLX-8 ouro de imersão em PCB

,

PCB Tacônico de 2 camadas com garantia

,

31mil PCB tacônicos para electrónica

Taconic 31mil TLX-8 PCB 2 camadas de imersão de ouro
Este PCB de 2 camadas de alta confiabilidade utiliza o Taconic TLX-8, um laminado de fibra de vidro PTFE de primeira linha, especialmente concebido para operações de RF e microondas robustas.Projetado para resistir a condições adversas - desde vibrações intensas até exposição a radiação e flutuações extremas de temperatura - possui um desempenho excepcional de Intermodulação Passiva (PIM), características dielétricas consistentes e estabilidade dimensional superior, em total conformidade com os parâmetros de qualidade IPC-Classe-2.
Especificação do PCB
Parâmetro Detalhes
Material de base Taconic TLX-8 (laminado de fibra de vidro PTFE)
Número de camadas PCB rígido de duas camadas
Dimensões da placa 25 mm x 71 mm (1 peça) ± 0,15 mm
Traço/Espaço mínimo 4/6 mils
Tamanho mínimo do buraco 0.3 mm
Através do tipo Não há vias cegas (apenas vias de perfuração)
Espessura do quadro acabado 0.8mm
Peso de cobre acabado (camadas exteriores) 1 oz (equivalente a 1,4 mils / 35 μm por camada)
Via espessura do revestimento 20 μm
Revestimento de superfície Ouro imerso - garante resistência à corrosão, solda confiável e integridade de contato a longo prazo
Tela de seda De cima: Branco; De baixo: Não
Máscara de solda De cima: Não; De baixo: Não
Garantia da qualidade 100% Teste eléctrico antes da expedição
Detalhes do empilhamento de PCB
Tipo de camada Material/Descrição Espessura
Camada de cobre 1 (exterior) Cobre condutor (acabado) 35 μm (1 oz)
Núcleo dielétrico Tacônico TLX-8 0.787 mm (31 mils)
Camada de cobre 2 (exterior) Cobre condutor (acabado) 35 μm (1 oz)
Resumo do material: Taconic TLX-8
A Taconic TLX-8 é um laminado de fibra de vidro PTFE versátil projetado para aplicações de antena e microondas de alto volume, onde a confiabilidade em ambientes extremos é crítica.A sua formulação equilibra o reforço mecânico (de fibra de vidro) com as propriedades de baixa perda do PTFE, tornando-o adequado para projetos de baixa camada que suportam condições adversas - incluindo vibrações elevadas (por exemplo, lançamento espacial), temperaturas extremas (por exemplo, módulos de motor, altimetros), radiação (por exemplo,sistemas espaciais), e exposição marítima (por exemplo, antenas de navios de guerra).oferece flexibilidade para diversas necessidades de design de RF/microondas, mantendo um controle rigoroso sobre as propriedades dielétricas.

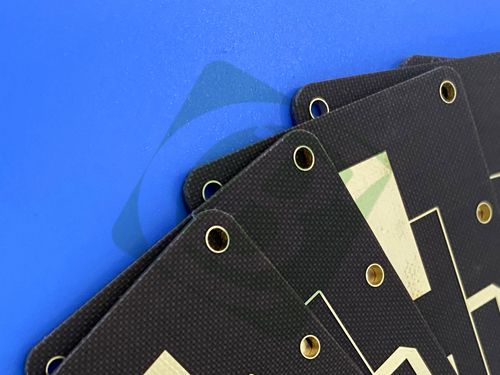

Taconic TLX-8 PCB close-up showing immersion gold surface finish
Principais propriedades do material
Categoria de propriedade Especificações Valor Norma de ensaio
Propriedades elétricas Constante dielétrica (Dk) @ 10 GHz 20,55 ± 0.04 IPC-650 2.5.5.3
Fator de dissipação (DF) @ 10 GHz 0.0018 IPC-650 2.5.5.5.1
Resistividade da superfície (temperatura elevada) 6.605 x 108 Mohm IPC-650 2.5.17.1 Sec. 5.2.1
Resistência da superfície (condição de umidade) 3.550 x 106 Mohm IPC-650 2.5.17.1 Sec. 5.2.1
Resistividade de volume (temperatura elevada) 1.110 x 1010 Mohm/cm IPC-650 2.5.17.1 Sec. 5.2.1
Resistência ao volume (condição de umidade) 1.046 x 1010 Mohm/cm IPC-650 2.5.17.1 Sec. 5.2.1
Propriedades elétricas Descomposição dielétrica > 45 Kv IPC-650 2.5.6
Estabilidade dimensional MD Depois de Cozinhar 00,06 mm/M (milímetros/ polegada) IPC-650 2.4.39 sec. 5.4
CD Depois de Cozinhar 00,08 mm/M (milímetros/ polegada) IPC-650 2.4.39 sec. 5.4
MD Estresse térmico 0.09 mm/M (milímetros/ polegada) IPC-650 2.4.39 sec. 5.5
CD Estresse térmico 0.10 mm/M (milímetros/ polegada) IPC-650 2.4.39 sec. 5.5
Propriedades térmicas CTE (25-260 °C) - Eixo X 21 ppm/°C IPC-650 2.4.41 / ASTM D 3386
CTE (25-260 °C) - Eixo Y 23 ppm/°C IPC-650 2.4.41 / ASTM D 3386
CTE (25-260 °C) - Eixo Z 215 ppm/°C IPC-650 2.4.41 / ASTM D 3386
Temperatura de decomposição (Td) - Perda de peso de 2% 535 °C IPC-650 2.4.24.6 (TGA)
Temperatura de decomposição (Td) - 5% de perda de peso 553 °C IPC-650 2.4.24.6 (TGA)
Propriedades químicas/físicas Absorção de umidade 00,02% IPC-650 2.6.2.1
Classificação de inflamabilidade UL 94 V-0 UL-94
Benefícios essenciais
  • Desempenho PIM excepcional: Medidas inferiores a -160 dBc*, críticas para minimizar a interferência do sinal em sistemas de RF/microondas (por exemplo, radar, comunicações móveis).
  • Resistência ao ambiente extremo: Resiste a altas vibrações, temperaturas extremas, radiação e exposição marinha - ideal para aplicações espaciais, aeroespaciais e navais.
  • Propriedades elétricas estáveis: Dk baixa e bem controlada (2,55 ± 0,04) e DF baixa (0,0018) garantem a integridade do sinal constante em largas faixas de frequência.
  • Estabilidade dimensional: expansão/contração mínima sob estresse térmico ou cozimento impede a deformação do PCB, preservando o alinhamento dos componentes e a confiabilidade da conexão.
  • Baixa absorção de umidade: a absorção de 0,02% elimina a degradação do desempenho relacionada à umidade, mesmo em ambientes úmidos.
  • Robustez mecânica: o reforço de fibra de vidro fornece durabilidade para projetos que exigem resiliência estrutural (por exemplo, PCBs parafusados em veículos de lançamento).
  • Classificação UL 94 V-0: Melhora a segurança ao resistir à propagação da chama, adequado para sistemas críticos onde a mitigação do risco de incêndio é fundamental.
Aplicações típicas
Esta placa de circuito impresso é otimizada para sistemas de RF/microondas de alta fiabilidade, incluindo:
  • Sistemas de radar
  • Equipamento de comunicações móveis
  • Equipamento de ensaio de microondas
  • Dispositivos de transmissão de microondas
  • Outros aparelhos de som
  • Antenas (por exemplo, espaciais, navais, aeroespaciais)
Taconic TLX-8 PCB in application showing component mounting
