PWB Taconic de alta frequência da micro-ondas do PWB DK 4,4 PTFE de 6.0mm F4B
  • Nome
  • Nome

PWB Taconic de alta frequência da micro-ondas do PWB DK 4,4 PTFE de 6.0mm F4B

MOQ: 1PCS
Embalagem padrão: Vácuo bags+Cartons
Período de entrega: 8-9 dias de trabalho
Método de pagamento: T/T
Capacidade de abastecimento: 5000pcs pelo mês
Informações
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
Bicheng
Certificação
UL, ISO9001, IATF16949
Número do modelo
BIC-170.V1.0
Matéria-prima:
A fibra de vidro revestiu PTFE
Contagem da camada:
1 camada, 2 camadas e multi-camada
Espessura do PWB:
10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 31mil (0.787mm), 44mil (1.016mm), 50mil (1.27mm),
Tamanho do PWB:
≤400mm X 500mm
Máscara da solda:
Etc. verde, preto, azul, amarelo, vermelho.
Peso de cobre:
0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Revestimento de superfície:
Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP, etc.
Destacar:

PWB Taconic de alta frequência

,

PWB da micro-ondas de PTFE

,

PWB Taconic de 6.0mm

Descrição do produto



PWB de alta frequência 50milímetrox da micro-ondas do PWB DK 4,4 PTFEde 6.0mm F4B um tamanhode 50milímetros com lata da imersão

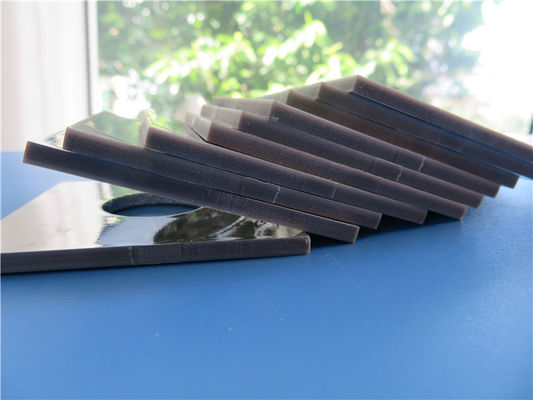

(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)



Este produto (F4BTM-1/2) é feito do pano da fibra de vidro, do material de enchimento cerâmico do pó da nano-categoria e da resina de PTFE com a preparação científica e a supressão restrita do processo. O efeito da dissipação de calor foi melhorado um tanto, e o coeficiente da expansão térmica é pequeno. Escalas constantes dielétricas 2,55 10,2. Este é igualmente um tipo de material grosso do PWB tão grosso quanto 12mm. São aqui as propriedades típicas de F4BTM-1/2 como segue.



Propriedades típicas (F4BTM-1/2)

Aparência Cumpre com os regulamentos padrão militares nacionais de materiais da carcaça do circuito impresso da micro-ondas
Número da peça. F4BTM-1/2 (255) F4BTM-1/2 (265) F4BTM-1/2 (285) F4BTM-1/2 (294) F4BTM-1/2 (300) F4BTM-1/2 (320)
F4BTM-1/2 (338) F4BTM-1/2 (350) F4BTM-1/2 (400) F4BTM-1/2 (440) F4BTM-1/2 (615) F4BTM-1/2 (1020)
Tamanho da folha (milímetros) 610 x 460 X.500 600 1220 x 914 1220 x 1000 1500 x 1000
Espessura dielétrica (milímetros) 0,254 ±0.025 0,508 ±0.05 0,762 ±0.05 0,787 ±0.05 1,016 ±0.05 1,27 ±0.05
1,524 ±0.05 2,0 ±0.075 3,0 ±0.09 4,0 ±0.1 5,0 ±0.1 6,0 ±0.12
9,0 ±0.18 10,0 ±0.18 12,0 ±0.2
Força da esfoliação da folha de cobre Estado normal ≧18N/cm; Calor e umidade constante e solda do derretimento de 265℃ ±2℃ que espuma para 20 segundos, nenhuma delaminação e força de descascamento ≧15N/cm
Esforço térmico Imersão da lata, 260℃ x 10 vezes dos segundos ≧3, nenhuma delaminação, nenhuma bolha.
Propriedades químicas De acordo com as características da carcaça, referência ao método químico da corrosão do circuito impresso que processa o circuito, e o desempenho dielétrico do material não muda, o metalliczation do furo exige o tratamento ou o plasma da ativação da solução do nanaphthalene tratamento.
Desempenho físico e elétrico Propriedade Condição de teste Unidade Valor
Densidade Normal ³ de g/cm 2.1-3.0
Absorção de água Mergulho na água destilada 20℃±2℃ por 24 horas % ≦0.05
Temperatura da operação Caixa da temperatura do alto e baixo ℃ -50~+260
Coeficiente da condutibilidade térmica   Com (m·K) 0.6 - 0,9
Coeficiente da expansão térmica -55℃ ~288℃ (DK 2.55~3.0) ppm/℃ x 15
y 15
z 65
Coeficiente da expansão térmica -55℃ ~288℃ (DK 3.2~3.5) ppm/℃ x 15
y 15
z 55
Coeficiente da expansão térmica -55℃ ~288℃ (DK 4.0~10.2) ppm/℃ x 12
y 14
z 50
Fator do encolhimento Cozinhe na água a ferver por 2 horas % <0>
Resistividade de superfície C.C. 500V Estado normal M.Ω ≧1 x 106
Calor e umidade constantes ≧1 x 105
Resistividade de volume Estado normal MΩ.cm ≧1 x 107
Constant Heat e umidade ≧1 x 106
Força de superfície da resistência elétrica Estado normal δ=1mm (Kv/mm) ≧1.2
Constant Heat e umidade ≧1.1
Constante dielétrica 10GHz εr 2,85 ±0.05 2,94 ±0.05 2,55 ±0.05
3,00 ±0.05 3,20 ±0.05 2,65 ±0.05
3,38 ±0.05 3,50 ±0.05
4,00 ±0.08 4,40 ±0.1
6,15 ±0.15 10,2 ±0.25
Coeficiente de temperatura da constante dielétrica Constante dielétrica Valor
2,55 2,65 -90
2,85 2,94 -85
3,0 3,2 -75
3,38 -65
3,5 4,0 4,4 -60
6,15 -55
10,2 -50
Fator de dissipação 10 gigahertz tgδ 2.55-3.0 ≦1.5 x 10-3
tgδ 3.0-3.5 ≦2.0 x 10-2
tgδ 4.0-10.2 ≦2.5 x 10-2
Chama - resistência retardadora UL94 V-0



PWB Taconic de alta frequência da micro-ondas do PWB DK 4,4 PTFE de 6.0mm F4B 0



Nossa capacidade do PWB (F4BTM-1/2)

Material do PWB: A fibra de vidro revestiu PTFE
Código: F4BTM-1/2(sériesdafamília)
Constante dielétrica: 2,55, 2,65, 2,85, 2,94, 3,0, 3,2, 3,38, 3,5, 4,0, 4,4, 6,15, 10,2
Contagem da camada: 1 camada, 2 camadas e multi-camada
Peso de cobre: 0.5oz (17 µm), 1oz (35µm), 2oz (70µm), 3oz (105µm)
Espessura do PWB: 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 31mil (0.787mm), 44mil (1.016mm), 50mil (1.27mm), 60mil (1.524mm), 79mil (2.0mm), 118mil (3.0mm), 158mil (4.0mm), 197mil (5.0mm), 236mil (6.0mm), 354mil (9.0mm), 394mil (10.0mm), 472mil (12.0mm)
Tamanho do PWB: ≤400mm X 500mm
Máscara da solda: Etc. verde, preto, azul, amarelo, vermelho.
Revestimento de superfície: Cobre desencapado, HASL, ENIG, prata da imersão, lata da imersão, OSP, etc.



Materiais de alta frequência

Nós somos um fornecedor de alta frequência estabelecido e exportador do PWB em Shenzhen China, separando a antena celular da estação base, o satélite, componentes passivos de alta frequência, linha do microstrip e linha circuito da faixa, equipamento da onda de milímetro, sistemas do radar, antena digital da radiofrequência e outros campos no mundo inteiro por 18 anos. Nosso PCBs de alta frequência é construído principalmente em 3 tipos materiais de alta frequência: Rogers Corporation, Taconic e Wangling. Escalas constantes dielétricas de 2,2 10,6 etc. Este o material inclui (mas não limite):

Rogers RO4350B, RO4003C, RO4730G3, RO4360G2, RO3003, RO3035, RO3006, RO3010, RO3210, RO3203, etc.

Rogers RT/duroid 5880, RT/duroid 5870, RT/duroid 6002, RT/duroid 6010, RT/duroid 6035HTC etc.

Rogers TMM4, TMM10, Kappa 438 etc.

PTFE F4B DK2.2, DK2.65

TLX-0, TLX-9, TLX-8, TLX-7, TLX-6, TLY-5, TLY-3, RF-35TC, TLF-35, RF-60A Taconic etc.

AD450, AD600, TC350 etc.

Nelco N4000, N9350, N9240 etc.



PWB Taconic de alta frequência da micro-ondas do PWB DK 4,4 PTFE de 6.0mm F4B 1



Tags:

Placa do PWB de HASL RF,

Placa Taconic do PWB do TLX RF,

PWB Taconic de alta frequência
