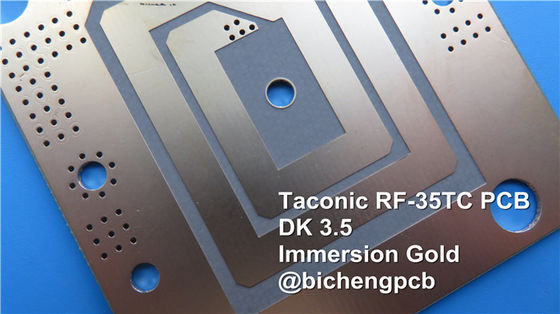

PWB de alta frequência Taconic construído em RF-35TC 60mil 1.524mm com ouro da imersão para satélites
(As placas de circuito impresso são produtos feito-à-medida, a imagem e os parâmetros mostrados são apenas para a referência)
RF-35TC é um tipo de material de alta frequência da empresa Taconic. Oferece “melhor fator de dissipação na classe” um baixo com condutibilidade térmica alta. Este material é serido melhor para as aplicações do poder superior onde cada 1/10th de um DB é crítico e a carcaça do PWB é esperada difundir o calor longe das linhas de transmissão e dos componentes de superfície da montagem tais como transistor.
RF-35TC é um PTFE baseado, carcaça enchida cerâmica da fibra de vidro. Não oxidará, não amarelará nem não mostrará a tração ascendente na constante dielétrica e o fator de dissipação como seus concorrentes da borracha sintética (hidrocarboneto).
Esta estratificação tem um baixo valor constante dielétrico de 3,50 e tem extremamente - um baixo Df de 0,0011. Fornece um baixo fator de dissipação a condutibilidade térmica alta e ligações muito bem ao cobre do perfil baixo, reduzindo mais a perda de inserção.
As estratificações de RF-35TC são ideais para antenas, satélites, filtros, acopladores e amplificadores de potência.
Especificações do PWB
| TAMANHO DO PWB | 132 x 58mm=1PCS |
| TIPO DA PLACA | O dobro tomou partido PWB |
| Número de camadas | 2 camadas |
| Componentes de superfície da montagem | SIM |
| Através dos componentes do furo | NÃO |
| STACKUP DA CAMADA | cobre ------- 1 onça) +plate camada SUPERIOR de 35um ( |
| RF-35TC 1.524mm | |
| cobre ------- 35um (1oz) + camada do BOT da placa | |
| TECNOLOGIA | |
| Traço e espaço mínimos: | mil. 7 mil./7 |
| Furos mínimos/máximos: | N/A |
| Número de furos diferentes: | N/A |
| Número de furos de broca: | N/A |
| Número de entalhes moídos: | 0 |
| Número de entalhes internos: | 0 |
| Controle da impedância: | não |
| Número de dedo do ouro: | 0 |
| MATERIAL DA PLACA | |
| Cola Epoxy de vidro: | RF-35TC 1.524mm |
| Folha final externo: | 1,5 onças |
| Folha final interna: | N/A |
| Altura final do PWB: | 1,6 milímetros ±10% |
| CHAPEAMENTO E REVESTIMENTO | |
| Revestimento de superfície | Ouro da imersão |
| Solde a máscara para aplicar-se a: | Inferior, mínimo 12micron |
| Cor da máscara da solda: | Verde, PSR-2000GT600D, Taiyo Supplied. |
| Tipo da máscara da solda: | LPSM |
| CONTOUR/CUTTING | Roteamento |
| MARCAÇÃO | |
| Lado da legenda componente | Inferior |
| Cor da legenda componente | Branco, IJR-4000 MW300, tipo de Taiyo |
| Fabricante Name ou logotipo: | Marcado na placa em um condutor e em uma ÁREA LIVRE leged |
| ATRAVÉS DE | N/A |
| AVALIAÇÃO DE FLAMIBILITY | Aprovação do UL 94-V0 MÍNIMA. |
| TOLERÂNCIA DA DIMENSÃO | |
| Dimensão do esboço: | 0,0059" |
| Chapeamento da placa: | 0,0029" |
| Tolerância da broca: | 0,002" |
| TESTE | Expedição prévia do teste elétrico de 100% |
| TIPO DE ARTE FINALA A SER FORNECIDA | arquivo do e-mail, Gerber RS-274-X, PCBDOC etc. |
| ÁREA DE SERVIÇO | No mundo inteiro, globalmente. |
Folha de dados de RF-35TC
| VALORES TÍPICOS DE RF-35TC | |||||
| Propriedade | Método do teste | Unidade | Valor | Unidade | Valor |
| Gigahertz da DK @10 | IPC-650 2.5.5.5 .1 (alterado) | 3,5 | 3,5 | ||
| Tck (-℃ 30 a 120) | IPC-650 2.5.5.5 .1 (alterado) | ppm | 24 | ppm | 24 |
| Gigahertz do Df @10 | IPC-650 2.5.5.5 .1 (alterado) | 0,0011 | 0,0011 | ||
| Divisão dielétrica | IPC-650 2.5.6 (em-plano, dois pinos no óleo) | quilovolt | 56,7 | quilovolt | 56,7 |
| Força dielétrica | ASTM D 149 (através do plano) | V/mil | 570 | V/mm | 22.441 |
| Resistência de arco | IPC-650 2.5.1 | Segundos | 304 | Segundos | 304 |
| Absorção da umidade | IPC-650 2.6.2.1 | % | 0,05 | % | 0,05 |
| Força Flexural (DM) | ASTM D 790/IPC-650 2.4.4 | libra por polegada quadrada | 12.900 | N/mm2 | 88,94 |
| Força Flexural (CD) | ASTM D 790/IPC-650 2.4.4 | libra por polegada quadrada | 11.700 | N/mm2 | 80,67 |
| Resistência à tração (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | libra por polegada quadrada | 9.020 | N/mm2 | 62,19 |
| Resistência à tração (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | libra por polegada quadrada | 7.740 | N/mm2 | 53,37 |
| Alongamento na ruptura (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,89 | N/mm | 1,89 |
| Alongamento na ruptura (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | % | 1,7 | % | 1,7 |
| Módulo Young (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | libra por polegada quadrada | 667.000 | N/mm2 | 4.599 |
| Módulo Young (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | libra por polegada quadrada | 637.000 | N/mm2 | 4.392 |
| A relação de Poisson (DM) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,18 | 0,18 | ||
| A relação de Poisson (CD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0,23 | 0,18 | ||
| Módulo compressivo | ASTM D 695 (℃ 23) | libra por polegada quadrada | 560.000 | N/mm2 | 3.861 |
| Força Flexural (DM) | ASTM D 790/IPC-650 2.4.4 | libra por polegada quadrada | 1,46 x 106 | N/mm2 | 10.309 |
| Força Flexural (CD) | ASTM D 790/IPC-650 2.4.4 | libra por polegada quadrada | 1,50 x 106 | N/mm2 | 10.076 |
| Casca Stength (½ oz.CVH) | IPC-650 2.4.8 (esforço térmico.) | Ibs. /inch | 7 | g/cm3 | 1,25 |
| Condutibilidade térmica (Unclad,℃ 125) | ASTM F433 (fluxo de calor guardado) | Com (mK) | 0,6 | Com (mK) | 0,6 |
| Condutibilidade térmica (C1/C1,125℃) | ASTM F433 (fluxo de calor guardado) | Com (mK) | 0,92 | Com (mK) | 0,92 |
| Condutibilidade térmica (CH/CH,℃ 125) | ASTM F433 (fluxo de calor guardado) | Com (mK) | 0,87 | Com (mK) | 0,87 |
| Estabilidade dimensional (DM) | IPC-650-2.4.39 Sec.5.4 (após gravura em àgua forte) | mils/in. | 0,23 | mm/M | 0,23 |
| Estabilidade dimensional (CD) | IPC-650-2.4.39 Sec.5.4 (após gravura em àgua forte) | mils/in. | 0,64 | mm/M | 0,64 |
| Estabilidade dimensional (DM) | IPC-650-2.4.39 Sec.5.5 (esforço térmico.) | mils/in. | -0,04 | mm/M | -0,04 |
| Estabilidade dimensional (CD) | IPC-650-2.4.39 Sec.5.5 (esforço térmico.) | mils/in. | 0,46 | mm/M | 0,46 |
| Resistividade de superfície | IPC-650 2.5.17.1 (após o temp elevado.) | Mohms | 8,33 x 107 | Mohms | 8,33 x 107 |
| Resistividade de superfície | IPC-650 2.5.17.1 (após a umidade) | Mohms | 6,42 x 107 | Mohms | 6,42 x 107 |
| Resistividade de volume | IPC-650 2.5.17.1 (após o temp elevado.) | Mohms/cm | 5,19 x 108 | Mohms/cm | 5,19 x 108 |
| Resistividade de volume | IPC-650 2.5.17.1 (após a umidade) | Mohms/cm | 2,91 x 108 | Mohms/cm | 2,91 x 108 |
| CTE (linha central) de X (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 11 | ppm/℃ | 11 |
| CTE (linha central) de Y (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 13 | ppm/℃ | 13 |
| CTE (linha central) de Z (25-260℃) | IPC-650 2.4.41/ASTM D 3386 | ppm/℃ | 34 | ppm/℃ | 34 |
| Densidade | ASTM D 792 | g/cm3 | 2,35 | g/cm3 | 2,35 |
| Dureza | ASTM D 2240 (costa D) | 79,1 | 79,1 | ||
| Tensão na ruptura (DM) | ASTM D 790/IPC-650 2.4.4 | % | 0,014 | % | 0,014 |
| Tensão na ruptura (CD) | ASTM D 790/IPC-650 2.4.4 | % | 0,013 | % | 0,013 |
| Calor específico | ASTM E 1269-05, E 967-08, E968-02 | j (℃ de g) | 0,94 | j (℃ de g) | 0,94 |
| TD (perda de peso de 2%) | IPC-650 2.4.24.6 /TGA | de | 788 | ℃ | 420 |
| TD (perda de peso de 5%) | IPC-650 2.4.24.6 /TGA | de | 817 | ℃ | 436 |
