30 Mil RO4730 Laminados de PCB de alta frequência 2 camadas
  • Nome

30 Mil RO4730 Laminados de PCB de alta frequência 2 camadas

Informações
Descrição do produto
Informações pormenorizadas
Destacar:

PWB de alta frequência de 2 camadas

,

PWB de alta frequência das estratificações

,

PWB de 30 Mil High Frequency

Descrição do produto

As estratificações de alta frequência do RO4730G3 de Rogers são uma escolha segura para carcaças da placa de circuito impresso da antena-categoria, oferecendo uma alternativa eficaz na redução de custos às carcaças PTFE-baseadas tradicionais da antena ao permitir desenhistas de ajustar o custo e o desempenho. Com uma constante dielétrica de 3 e um tangente da perda de 0,0028 em 10 gigahertz, igualmente vangloria-se de um baixo coeficiente térmico da constante dielétrica (TCDk) de somente 34 ppm/°C através de uma variação da temperatura de -50°C a 150°C. Adicionalmente, este PCBs de alta frequência demonstrou o baixo desempenho de PIM, com um valor do dBc -165. Os valores de CTE nos machados de X e de Y são similares àquele do cobre, e a Z-linha central CTE é impressionantemente baixa em 30,3 ppm/°C. Este fósforo magnífico de CTE reduz significativamente esforços nas antenas do PWB.

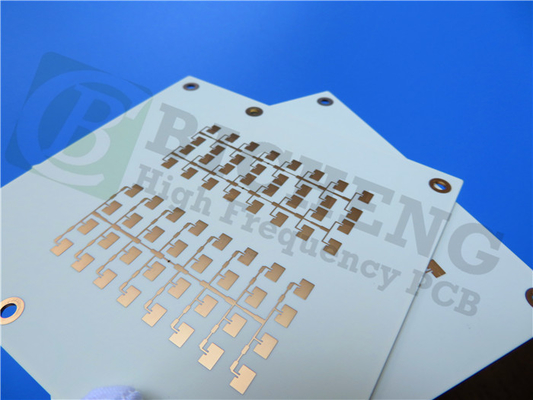

30 Mil RO4730 Laminados de PCB de alta frequência 2 camadas 0



Propriedade RO4730G3 Sentido Unidades Circunstância Método do teste
Constante dielétrica, εProcess 3.0±0.5 Z   10 gigahertz 23℃ IPC-TM-650 2.5.5.5
Constante dielétrica, εDesign 2,98 Z   1,7 gigahertz a 5 gigahertz Método do comprimento da fase diferencial
Fator de dissipação, tanδ 0,0028 Z   10 gigahertz 23℃ IPC-TM-650 2.5.5.5
  2,5 gigahertz
Coeficiente térmico do ε +34 Z ppm/℃ -50 ℃to 150℃ IPC-TM-650 2.5.5.5
Estabilidade dimensional <0>X, Y mm/m após o ℃ do etech +E2/150 IPC-TM-650 2.4.39A
Resistividade de volume (0,030") 9 x 107   MΩ.cm COND A IPC-TM-650 2.5.17.1
Resistividade de superfície (0,030") 7,2 x 105   MΩ COND A IPC-TM-650 2.5.17.1
PIM -165   dBc 50 ohms 0,060" dBm 43 1900 megahertz
Força elétrica (0,030") 730 Z V/mil   IPC-TM-650 2.5.6.2
DM da força Flexural 181 (26,3)   Mpa (kpsi) RT ASTM D790
CMD 139 (20,2)
Absorção de Moisure 0,093 - % 48/50 IPC-TM-650 2.6.2.1 ASTM D570
Condutibilidade térmica 0,45 Z W/mK 50℃ ASTM D5470
Coeficiente da expansão térmica 15,9
14,4
35,2		 X
Y
Z		 ppm/℃ -50 ℃to 288℃ IPC-TM-650 2.4.4.1
Tg >280   ℃   IPC-TM-650 2.4.24
TD 411   ℃   ASTM D3850
Densidade 1,58   gm/cm3   ASTM D792
Casca de cobre Stength 4,1   pli 1oz, LoPro EDC IPC-TM-650 2.4.8
Inflamabilidade V-0       UL 94
Processo sem chumbo compatível Sim



Tags:

Multi PWB da camada 2OZ,

4 camadas de placa de circuito Multilayer,

placa de circuito Multilayer de 0.8mm

Produtos recomendados
370HR PCB 6 camada 6mil 1,03mm impedância controlada ENIG

370HR PCB 6 camada 6mil 1,03mm impedância controlada ENIG

Contacte agora
0.8mm DiClad 870 PCB com nivelamento de solda a ar quente para antenas de rádio digital

0.8mm DiClad 870 PCB com nivelamento de solda a ar quente para antenas de rádio digital

Contacte agora
10mil Rogers RT/Duroid 6010.2LM Cerâmica PTFE PCB composto com imersão de ouro

10mil Rogers RT/Duroid 6010.2LM Cerâmica PTFE PCB composto com imersão de ouro

Contacte agora
Imersão de ouro PCB personalizado 2L RO3210 25mil

Imersão de ouro PCB personalizado 2L RO3210 25mil

Contacte agora
Imersão Prata 2 camadas RF PCB Tacônico 20mil 0.508mm TLY-3

Imersão Prata 2 camadas RF PCB Tacônico 20mil 0.508mm TLY-3

Contacte agora
1 oz Taconic TLX-7 Soldermask verde 50 mil RF PCB circuito de 2 camadas

1 oz Taconic TLX-7 Soldermask verde 50 mil RF PCB circuito de 2 camadas

Contacte agora
1.7mm 62 mil RT/duroide 5880 Duplo lado PCB imersão ouro acabado

1.7mm 62 mil RT/duroide 5880 Duplo lado PCB imersão ouro acabado

Contacte agora
4 camadas Tacônico TLY-5 PTFE Vidro Matt Preto RF PCB DK 2.2

4 camadas Tacônico TLY-5 PTFE Vidro Matt Preto RF PCB DK 2.2

Contacte agora
RT/Duroide 6010 RF PCB 50mil 2 camadas PCB rígido com características avançadas

RT/Duroide 6010 RF PCB 50mil 2 camadas PCB rígido com características avançadas

Contacte agora
PTFE 1.6mm TLX-8 PCB Placas de circuito Ampla gama de temperatura

PTFE 1.6mm TLX-8 PCB Placas de circuito Ampla gama de temperatura

Contacte agora
50 mil TLX-9 material de vidro PTFE RF PCB com máscara de solda verde

50 mil TLX-9 material de vidro PTFE RF PCB com máscara de solda verde

Contacte agora
produtos
Detalhes dos produtos
produtos

Placa do PWB do RF

Placa do PWB de Rogers

Placa do PWB de PTFE

PWB alto do Tg

Multi PWB da camada

PWB Taconic

Placa do PWB de HDI

PWB de alta velocidade

A impedância controlou o PWB

Placa flexível do PWB

placa do PWB fr4

estêncil do PWB

PWB do núcleo do metal
30 Mil RO4730 Laminados de PCB de alta frequência 2 camadas
  • Nome
30 Mil RO4730 Laminados de PCB de alta frequência 2 camadas
Informações pormenorizadas
Descrição do produto
Informações pormenorizadas
Destacar

PWB de alta frequência de 2 camadas

,

PWB de alta frequência das estratificações

,

PWB de 30 Mil High Frequency

Descrição do produto

As estratificações de alta frequência do RO4730G3 de Rogers são uma escolha segura para carcaças da placa de circuito impresso da antena-categoria, oferecendo uma alternativa eficaz na redução de custos às carcaças PTFE-baseadas tradicionais da antena ao permitir desenhistas de ajustar o custo e o desempenho. Com uma constante dielétrica de 3 e um tangente da perda de 0,0028 em 10 gigahertz, igualmente vangloria-se de um baixo coeficiente térmico da constante dielétrica (TCDk) de somente 34 ppm/°C através de uma variação da temperatura de -50°C a 150°C. Adicionalmente, este PCBs de alta frequência demonstrou o baixo desempenho de PIM, com um valor do dBc -165. Os valores de CTE nos machados de X e de Y são similares àquele do cobre, e a Z-linha central CTE é impressionantemente baixa em 30,3 ppm/°C. Este fósforo magnífico de CTE reduz significativamente esforços nas antenas do PWB.

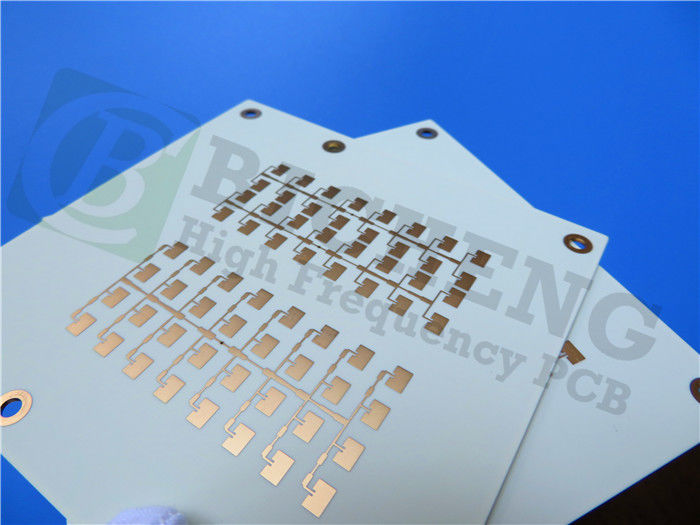

30 Mil RO4730 Laminados de PCB de alta frequência 2 camadas 0
