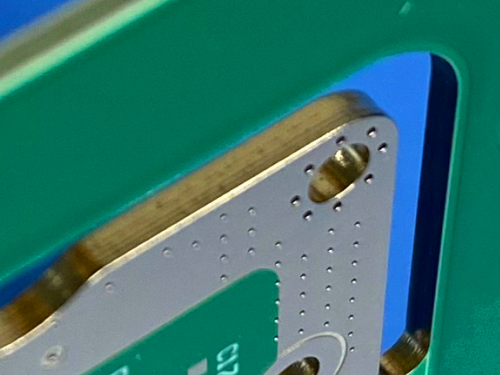

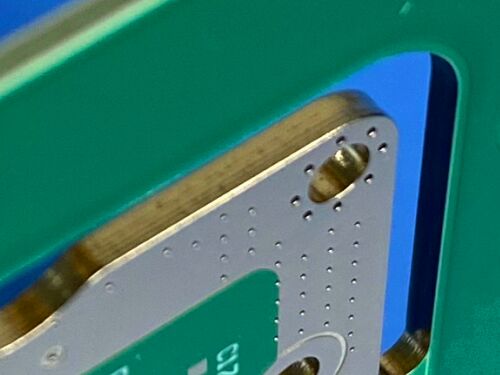

PCB multicamadas TC350 com borda de vias cegas revestida com ENIG Finish

Esta placa de circuito impresso é uma construção de cobre de 8 camadas, adotando uma combinação de materiais de alto desempenho e rigorosos padrões de fabricação para atender aos requisitos de aplicações eletrônicas de alta confiabilidade. Ela apresenta vias preenchidas com resina e tampadas, metalização de borda (metal edge wrapping), acabamento de superfície de ouro de imersão e máscara de solda verde com serigrafia branca, garantindo excelente integridade de sinal, desempenho térmico e robustez mecânica.

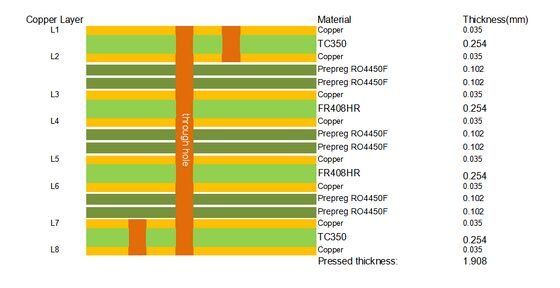

Especificações Principais da PCB

Introdução ao Material TC350

TC350 é um composto de substrato de PCB à base de PTFE, reforçado com fibra de vidro e preenchido com cerâmica, apresentando condutividade térmica excepcional (1.0 W/mK) que aprimora a transferência de calor, reduz a perda dielétrica e de inserção, e aumenta o ganho e a eficiência do amplificador/antena. Ele suporta maior potência, minimiza pontos quentes e é adequado para aplicações com gerenciamento térmico limitado.

Os laminados TC350 mantêm excelente estabilidade da constante dielétrica (-9 ppm/°C) em amplas faixas de temperatura — crítico para amplificadores de potência, antenas e dispositivos sensíveis à fase/impedância. Seu baixo CTE na direção Z corresponde ao cobre (garantindo confiabilidade dos furos metalizados) e, como um "substrato macio", resiste a vibrações/impactos para atender aos padrões de teste de queda.

Ele adere fortemente ao cobre de baixo perfil de grau de micro-ondas (sem necessidade de "cobre dentado"), reduzindo ainda mais a perda de inserção em altas frequências de RF/micro-ondas. Custo-benefício para uso comercial, é mais fácil de perfurar do que laminados tradicionais e possui alta resistência de descascamento para adesão confiável do cobre em ambientes de estresse térmico.

Principais Recursos e Benefícios do TC350

-"Melhor da Categoria" condutividade térmica (1.0 W/mK) e estabilidade da constante dielétrica em amplas temperaturas (-9 ppm/°C)

-Tangente de perda muito baixa, proporcionando maior eficiência de amplificador ou antena

-Custo-benefício para aplicações comerciais

-Mais fácil de perfurar do que laminados comerciais tradicionais com vidro tecido espesso e denso

-Alta resistência de descascamento para adesão confiável do cobre em aplicações sob estresse térmico

-Excelente dissipação de calor e capacidades de gerenciamento térmico

-Eficiência de processamento aprimorada e confiabilidade geral

-Disponível em grandes tamanhos de painel, permitindo múltiplos layouts de circuito para reduzir custos de processamento

Aplicações Típicas do TC350

-Amplificadores de Potência, Filtros e Acopladores

-Amplificadores Montados em Torre (TMA) e Amplificadores de Sinal Montados em Torre (TMB)

-Antenas com ciclos térmicos sensíveis à deriva dielétrica

-Combinadores de Micro-ondas e Divisores de Potência

Introdução ao Material FR408HR

FR408HR é um sistema de resina FR-4 de alto desempenho com temperatura de transição vítrea (Tg) de 230°C (DMA), projetado especificamente para aplicações de PCB multicamadas que exigem desempenho térmico e confiabilidade máximos. Fabricado com o sistema de resina multifuncional de alto desempenho patenteado da Isola, reforçado com tecido de vidro de grau elétrico (E-glass), o FR408HR oferece uma melhoria de 30% na expansão do eixo Z e oferece 25% mais largura de banda elétrica (menor perda) em comparação com produtos concorrentes na mesma categoria.

O material exibe resistência superior à umidade durante os processos de reflow, preenchendo a lacuna entre os requisitos de desempenho térmico e elétrico. O FR408HR é fluorescente a laser e bloqueador de UV, garantindo compatibilidade máxima com sistemas de Inspeção Óptica Automatizada (AOI), sistemas de posicionamento óptico e imagem de máscara de solda foto-imaginável. É totalmente compatível com RoHS e oferece excelente compatibilidade de processamento com processos de fabricação FR-4 padrão, tornando-o fácil de integrar em linhas de produção existentes.

Aplicações Típicas do FR408HR

-PCBs multicamadas que exigem alto desempenho térmico e confiabilidade

-Aplicações de montagem sem chumbo

-Dispositivos eletrônicos com layouts de componentes densos (capacidade de passo de 0.8mm)

-PCBs que exigem compatibilidade AOI e imagem precisa da máscara de solda

-Sistemas eletrônicos de alta confiabilidade sujeitos a múltiplos ciclos de reflow

O que é Via Preenchida e Tampada (Preenchida com Resina e Tampamento por Galvanoplastia)?

Via preenchida e tampada, também conhecida como preenchida com resina e tampamento por galvanoplastia, é um processo especializado de fabricação de PCB projetado para aprimorar a confiabilidade e o desempenho das vias, especialmente em aplicações de alta densidade, alta velocidade e alta confiabilidade. Este processo envolve duas etapas principais: preenchimento com resina e tampamento por galvanoplastia.

Primeiro, as vias (nesta PCB, vias cegas de 0.2mm) são preenchidas com uma resina isolante resistente a altas temperaturas. A resina preenche todo o furo da via, garantindo que não restem lacunas de ar ou vazios, o que impede a absorção de umidade, reduz a interferência de sinal e aprimora a resistência mecânica da via. A resina utilizada é tipicamente compatível com as temperaturas de laminação e reflow da PCB, mantendo a estabilidade durante os processos de fabricação subsequentes.

Após a cura da resina, a segunda etapa — tampamento por galvanoplastia — é realizada. Uma fina camada de cobre (ou outro metal condutor, correspondendo ao acabamento de superfície da PCB — ouro de imersão neste caso) é galvanizada sobre a via preenchida com resina, formando uma tampa lisa e plana que fica nivelada com a superfície da PCB. Esta tampa protege a resina contra danos durante a montagem, garante continuidade elétrica (se necessário) e fornece uma superfície plana para montagem de componentes, o que é crucial para designs de PCB de alta densidade com componentes de passo fino.

Os principais benefícios do via preenchida e tampada incluem: prevenção de solda migrando para as vias durante a montagem, redução de reflexão de sinal e crosstalk em aplicações de alta velocidade, aprimoramento da condutividade térmica, proteção das vias contra fatores ambientais (umidade, poeira) e melhoria da robustez mecânica geral da PCB.

O Papel da Metalização de Borda (Metal Edge Wrapping)

Metalização de borda, também referida como metal edge wrapping, é um processo de fabricação de PCB que envolve a metalização das bordas expostas da PCB com um metal condutor (tipicamente cobre, seguido pelo mesmo acabamento de superfície da PCB — ouro de imersão neste caso). Este processo desempenha um papel crítico no aprimoramento do desempenho, confiabilidade e fabricabilidade da PCB, com as seguintes funções principais:

Aterramento e Blindagem EMI Aprimorados: A metalização de borda forma um perímetro condutor contínuo (gaiola de Faraday), aprimorando a integridade do aterramento, reduzindo EMI externa e prevenindo radiação de sinal interna — crítico para aplicações de alta velocidade, RF e micro-ondas que exigem integridade de sinal superior.

Resistência Mecânica Aprimorada: Aumenta a robustez mecânica da PCB, resistindo a lascas de borda, rachaduras e danos durante o manuseio, montagem e operação, especialmente adequado para ambientes hostis ou de alto estresse.

Dissipação Térmica Aprimorada: Como um caminho térmico adicional, dissipa o calor dos componentes, otimiza o gerenciamento térmico, reduz as temperaturas de junção e estende a vida útil dos componentes.

Continuidade Elétrica Facilitada: Permite continuidade elétrica intercamadas, simplifica o projeto de aterramento, garante desempenho consistente e reduz a resistência de borda para melhorar a integridade do sinal.

Soldabilidade e Montagem Aprimoradas: Sua superfície condutora lisa facilita a soldagem de componentes/conectores montados na borda, aumentando a confiabilidade da montagem e reduzindo o risco de falha da junta de solda.
