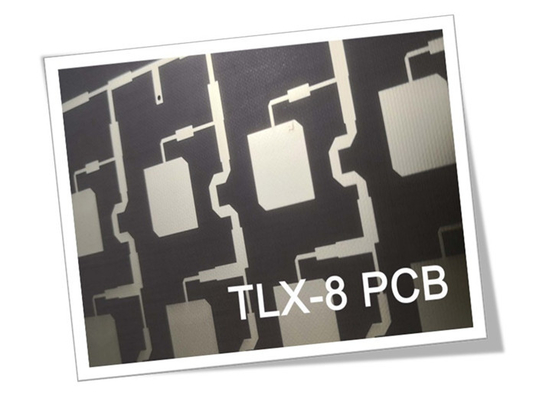

PTFE 1.6mm TLX-8 PCB Placas de circuito Ampla gama de temperatura

Introduzindo o nosso recém-vendido PCB rígido de 2 camadas, pode atender às necessidades elétricas e construído com materiais da mais alta qualidade para um desempenho ideal.

Construído com vidro TLX-8 PTFE e processado com um método livre de chumbo, este PCB é construído para suportar uma ampla gama de temperaturas, de -40°C a +85°C,assegurar uma operação fiável em vários ambientes.

O empilhamento deste PCB inclui camadas de cobre acabadas de 35um em ambos os lados superior e inferior, com um dielétrico TLX-8 de espessura de 60 mil (1,524 mm) no meio.As dimensões da placa medem 137mm x 70mm para 1PCS, com uma tolerância de +/- 0,15 mm.

Com um traço/espaço mínimo de 8/7 mils e um tamanho de buraco mínimo de 0,4 mm, este PCB é construído para fornecer capacidades de roteamento de alta densidade e precisão.Ele vem sem vias cegas ou enterradas., garantindo um processo de montagem simples e eficiente.

A espessura do painel acabado é de 1,6 mm, com um peso de cobre acabado de 1,4 mil em todas as camadas e uma espessura de revestimento de 1 mil.O acabamento da superfície deste PCB usa o nível de solda a ar quente (HASL), proporcionando uma solução fiável e rentável.

Este PCB não possui serigrafia superior ou inferior ou máscara de solda, sem serigrafia em almofadas de solda, tornando-se uma escolha ideal para aqueles que preferem um design simples e minimalista.O ensaio 100% elétrico utilizado garante a qualidade e a fiabilidade de cada PCB.

Com 77 componentes e 123 almofadas no total, incluindo 92 almofadas através de buracos e 31 almofadas SMT superiores, esta PCB oferece espaço suficiente para seus componentes e um alto nível de flexibilidade em seu projeto.Inclui igualmente 112 vias e 12 redes., fornecendo uma solução completa e fiável para as suas necessidades eléctricas.

Esta PCB usa Gerber RS-274-X como o tipo de arte fornecido e é construído para IPC-Classe-2 padrão, garantindo uma fabricação de alta qualidade e consistente.fornecendo-lhe uma solução confiável e acessível para as suas necessidades de PCB.

Por que o vidro TLX-8 PTFE é o material ideal para PCBs de alta frequência e alta temperatura

As placas de circuito impresso (PCB) são componentes essenciais na tecnologia moderna, e a escolha do material certo para elas é crucial.Um material que vem ganhando popularidade nos últimos anos é o vidro TLX-8 PTFENeste artigo, exploraremos as propriedades, benefícios e aplicações do vidro TLX-8 PTFE em PCBs.

O vidro TLX-8 PTFE é um material de PCB composto por politetrafluoroetileno (PTFE) e vidro tecido.Possui várias propriedades únicas que o tornam uma excelente escolha para PCBs de alta frequência e alto desempenhoPor exemplo, possui uma baixa constante dielétrica de 2,55 a 10 GHz, o que minimiza a perda de sinal e melhora a propagação do sinal.tornando-o estável em ambientes úmidosAlém disso, o vidro TLX-8 PTFE possui propriedades mecânicas superiores, incluindo alta resistência à flexão e à tração, baixo coeficiente de expansão térmica (CTE), alta resistência à descascagem,e condutividade térmicaTambém tem uma classificação de inflamabilidade de V-0.

A utilização de vidro TLX-8 PTFE em PCBs oferece várias vantagens: em primeiro lugar, proporciona uma gestão térmica ideal devido à sua baixa CTE e à sua elevada condutividade térmica.Isto torna-o uma escolha ideal para aplicações de alta temperaturaEm segundo lugar, possui capacidades de encaminhamento de alta densidade e precisão, permitindo projetos de PCB mais complexos e compactos.torna-a uma solução rentávelFinalmente, o vidro TLX-8 PTFE tem uma elevada resistência a produtos químicos e solventes, garantindo a durabilidade e longevidade do PCB.

Em comparação com outros materiais de PCB, como FR-4 ou Rogers, o vidro TLX-8 PTFE tem várias vantagens.Sua baixa constante dielétrica e mínima absorção de umidade tornam-na uma excelente escolha para aplicações de alta frequênciaAlém disso, possui propriedades mecânicas superiores, com maior resistência à flexão e à tração do que o FR-4 ou o Rogers.que o tornam mais adequado para aplicações de alta temperatura.

O vidro TLX-8 PTFE tem uma ampla gama de aplicações em indústrias que exigem PCBs de alta frequência e alto desempenho.dispositivos médicosO processo de fabrico de PCB de vidro TLX-8 PTFE é semelhante ao de outros PCB,Mas são necessárias técnicas específicas de manuseio e processamento devido às propriedades únicas do material..

Para garantir o desempenho e a fiabilidade dos PCB de vidro TLX-8 PTFE, eles são submetidos a testes rigorosos e controle de qualidade.resistência à flexão e à traçãoA resistência da casca e a classificação de inflamabilidade também são testadas para garantir a segurança e a durabilidade.

Os PCB de vidro TLX-8 PTFE estão a tornar-se cada vez mais populares no mercado devido ao seu desempenho e fiabilidade superiores.Eles estão disponíveis em todo o mundo e podem ser personalizados para atender a requisitos específicos de projetoOs PCB de vidro TLX-8 PTFE são também rentáveis em comparação com outros materiais de PCB de alto desempenho, tornando-os uma opção atraente para os fabricantes.

Em conclusão, o vidro TLX-8 PTFE é um material de PCB de alto desempenho que oferece várias vantagens em relação a outros materiais.Suas propriedades únicas tornam-no ideal para aplicações de alta frequência e alta temperatura, onde a integridade do sinal e a gestão térmica ótima são fundamentais.e TLX-8 PTFE Glass está pronto para ser um jogador-chave no futuro dos PCBsCom o seu desempenho superior e confiabilidade, o vidro TLX-8 PTFE é um material que vale a pena considerar para o seu próximo projeto de PCB.
