O PCB híbrido RT/duroide 5880 e RO4003C combina as forças de dois materiais excepcionais para oferecer desempenho elétrico incomparável e gestão térmica confiável.Com as propriedades de baixa perda do RT/duroide 5880 e constante dielétrica estável (Dk), juntamente com as baixas perdas e excelentes características elétricas do RO4003C, este PCB híbrido oferece maior funcionalidade e flexibilidade de projeto para uma ampla gama de aplicações de alta frequência.
Características principais do RT/duroide 5880:
Dk de 2,20 +/-.02: O RT/duroide 5880 mantém uma constante dielétrica consistente numa ampla gama de frequências, garantindo uma transmissão de sinal fiável e uma perda mínima de sinal.
Fator de dissipação de 0,0009 a 10 GHz: Com um fator de dissipação impressionantemente baixo, o RT/duroide 5880 minimiza a perda de energia, maximizando a integridade e eficiência do sinal.
Baixa absorção de umidade: o RT/duroid 5880 apresenta baixa absorção de umidade, tornando-o adequado para aplicações em ambientes úmidos, mantendo um desempenho elétrico estável.
Isotrópico: a natureza isotrópica do RT/duroide 5880 garante propriedades elétricas uniformes em todas as direções, simplificando o processo de concepção e permitindo um desempenho consistente.
| NT1duroide NT1duroide |
| Imóveis |
NT1duroide |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
2.20
2.20±0.02 de espécime. |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Constante dielétrica,εDesenho |
2.2 |
Z |
N/A |
8 GHz a 40 GHz |
Método de comprimento de fase diferencial |
| Fator de dissipação,tanδ |
0.0004
0.0009 |
Z |
N/A |
C24/23/50
C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3
10 GHz IPC-TM 2.5.5.5 |
| Coeficiente térmico de ε |
- 125 |
Z |
ppm/°C |
- 50°Cpara 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
2 x 107 |
Z |
Mohm cm |
C/96/35/90 |
ASTM D 257 |
| Resistividade de superfície |
3 x 107 |
Z |
- O quê? |
C/96/35/90 |
ASTM D 257 |
| Calor específico |
0.96.23) |
N/A |
j/g/k
(cal/g/c) |
N/A |
Calculado |
| Módulo de tração |
Teste aos 23°C |
Teste a 100°C |
N/A |
MPa ((kpsi) |
A |
ASTM D 638 |
| 1070 ((156) |
450 ((65) |
X |
| 860(125) |
380 ((55) |
Y |
| Estresse extremo |
29(4.2) |
20(2.9) |
X |
| 27 (três).9) |
18(2.6) |
Y |
| Estiramento Final |
6 |
7.2 |
X |
% |
| 4.9 |
5.8 |
Y |
| Modulo de compressão |
710(103) |
500(73) |
X |
MPa ((kpsi) |
A |
ASTM D 695 |
| 710(103) |
500(73) |
Y |
| 940(136) |
670(97) |
Z |
| Estresse extremo |
27(3.9) |
22(3.2) |
X |
| 29 ((5.3) |
21(3.1) |
Y |
| 52(7.5) |
43(6.3) |
Z |
| Estiramento Final |
8.5 |
8.4 |
X |
% |
| 7.7 |
7.8 |
Y |
| 12.5 |
17.6 |
Z |
| Absorção de umidade |
0.02 |
N/A |
% |
0.62 " (~ 1.6 mm) D48/50 |
ASTM D 570 |
| Conductividade térmica |
0.2 |
Z |
W/m/k |
80°C |
ASTM C 518 |
| Coeficiente de expansão térmica |
31
48
237 |
X
Y
Z |
ppm/°C |
0 a 100°C |
IPC-TM-650 2.4.41 |
| Td |
500 |
N/A |
°CTGA |
N/A |
ASTM D 3850 |
| Densidade |
2.2 |
N/A |
gm/cm3 |
N/A |
ASTM D 792 |
| Peel de cobre |
31.2 ((5.5) |
N/A |
Pl ((N/mm) |
1 oz ((35 mm) de folha EDC
após flutuação de solda |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
V-0 |
N/A |
N/A |
N/A |
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
N/A |
N/A |
N/A |
N/A |
Características principais do RO4003C:
Dk de 3,38 +/- 0.05: O RO4003C oferece uma constante dielétrica controlada, proporcionando estabilidade e previsibilidade em aplicações de alta frequência.
Fator de dissipação de 0,0027 a 10 GHz: Com características de baixa perda, o RO4003C minimiza a atenuação do sinal e garante uma transmissão eficiente do sinal.
Baixo coeficiente de expansão térmica (CTE) no eixo Z a 46 ppm/°C: o baixo CTE do RO4003C ajuda a mitigar os problemas relacionados com a expansão térmica,assegurar um desempenho fiável em condições de temperatura variáveis.
| Imóveis |
RO4003C |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.38±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.55 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Factor de dissipação |
0.0027
0.0021 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+40 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
1.7 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
4.2 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Módulo de tração |
19,650(2,850)
19,450 ((2,821) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Resistência à tração |
139 ((20.2)
100 ((14.5) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Força flexural |
276
(40) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
< 0.3 |
X, Y |
mm/m
(mil/ polegada) |
depois de etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
11
14
46 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
425 |
|
°C TGA |
|
ASTM D 3850 |
| Conductividade térmica |
0.71 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorção de umidade |
0.06 |
|
% |
48 horas de imersão 0.060"
temperatura da amostra 50°C |
ASTM D 570 |
| Densidade |
1.79 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
1.05
(6.0) |
|
N/mm
(pli) |
Depois da solda, flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
N/A |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
Vantagens do RT/duroide 5880 e do RO4003C híbrido:
Performance elétrica melhorada: Combinando as propriedades únicas de RT/duroide 5880 e RO4003C, este PCB híbrido otimiza o desempenho elétrico, garantindo integridade confiável do sinal, perda mínima,e operação de alta frequência consistente.
Melhoria da gestão térmica: A alta condutividade térmica do RO4003C ajuda a dissipar o calor de forma eficaz, evitando problemas de superaquecimento em áreas propensas à geração de calor.A incorporação de camadas RO4003C em locais estratégicos aumenta as capacidades de gestão térmica.
Flexibilidade do projeto: o projeto híbrido permite uma maior flexibilidade no layout e design do PCB.Os engenheiros podem usar seletivamente RT/duroide 5880 ou RO4003C em diferentes áreas da placa para alcançar as características elétricas e térmicas desejadas, otimizando a funcionalidade e satisfazendo requisitos de projecto específicos.
Eficácia em termos de custos: Ao utilizar uma abordagem híbrida, os engenheiros podem obter benefícios de custo em comparação com o uso de um único material em toda a placa.A selecção do material mais adequado para regiões específicas com base nos requisitos de desempenho otimiza os custos, mantendo a funcionalidade.
Ampla faixa de frequências: a combinação de RT/duroide 5880 e RO4003C amplia a utilidade do PCB híbrido em uma ampla faixa de frequências,tornando-o adequado para várias aplicações de alta frequência e banda larga, incluindo radares automotivos, antenas de banda larga de companhias aéreas comerciais, circuitos de microstrip e stripline, aplicações de ondas milimétricas e antenas de rádio digital ponto a ponto.
Confiabilidade e durabilidade: Tanto o RT/duroide 5880 quanto o RO4003C são conhecidos por sua construção e confiabilidade de alta qualidade.Contribuem para a durabilidade geral e o desempenho a longo prazo da placa, garantindo robustez e estabilidade em aplicações exigentes.
Detalhes do empilhamento e da construção do PCB:

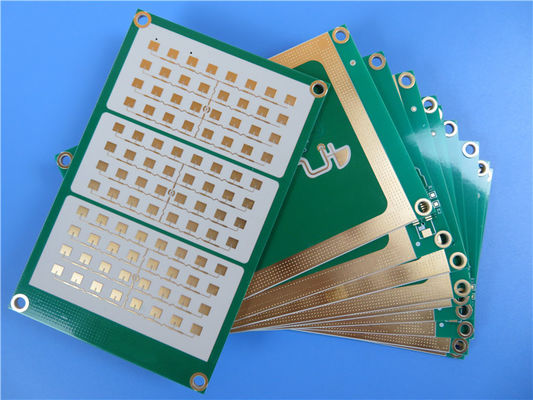

Este PCB rígido de 4 camadas possui um empilhamento com núcleos RT/duroide 5880 e RO4003C, juntamente com camadas de prepreg. As dimensões da placa são 109 mm x 71,57 mm, com uma espessura final de 1,3 mm.O PCB adere a padrões de fabricação rigorosos, incluindo uma traça/espaço mínimo de 4/4 milímetros, um tamanho mínimo de buraco de 0,3 mm e um teste elétrico de 100% antes da expedição.e a camada superior tem uma tela de seda branca.
Estatísticas e ilustrações do PCB:
Este PCB contém 68 componentes, 117 almofadas totais (72 através de buraco, 45 SMT do lado superior), 87 vias e 5 redes.e este PCB é fabricado de acordo com o padrão de qualidade IPC-Classe-2.
Este PCB híbrido está disponível em todo o mundo.
Aplicações:
Este PCB híbrido é ideal para uma ampla gama de aplicações, incluindo:
Radar e sensores para automóveis
Antenas de banda larga para companhias aéreas comerciais
Circuitos de micro-cartão e de linha de circuito
Aplicações de ondas milimétricas
Antenas de rádio digitais ponto a ponto
Com o seu desempenho elétrico excepcional, capacidades de gestão térmica, e flexibilidade de design,Este PCB híbrido é a escolha perfeita para os engenheiros que procuram uma solução confiável e econômica para seus projetos de alta frequência e banda larga.
