PCB híbrido de 6 camadas com impedância de material RO4003C e FR4 controlada

MOQ:	1 PCS
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Sacos de vácuo+Cartões
Período de entrega:	8-9 dias úteis
Método de pagamento:	T/T
Capacidade de abastecimento:	5000 PCS por mês

Informações

Descrição do produto

Informações pormenorizadas

Lugar de origem

China

Marca

Bicheng

Certificação

UL, ISO9001, IATF16949

Materiais:

RO4003C e FR-4

Número de camadas:

6-Layer

Tamanho do PCB:

83.50 mm x 66 mm = 1 PCS, +/- 0,15 mm

Espessura do PCB:

1.1mm

Peso de cobre:

1 oz (1,4 ml) camadas internas/exteriores

Revestimento de superfície:

Ouro de imersão

Destacar:

RO4003C PCB híbridos

PCB híbrido de material FR4

PCB híbrido controlado por impedância

Descrição do produto

Estamos entusiasmados em anunciar a nossa nova placa de circuito impresso de 6 camadas (PCB) projetada com materiais Rogers RO4003C.Este PCB inovador combina desempenho elétrico excepcional com facilidade de fabricação, tornando-a uma solução perfeita para aplicações de alta frequência.

Características fundamentais

Material RO4003C

- Constante dielétrica (Dk): 3,38 ± 0,05 a 10 GHz
- Fator de dissipação: 0,0027 a 10 GHz
- Conductividade térmica: 0,71 W/m/°K
- Coeficiente térmico da constante dielétrica: +40 ppm/°C (intervalo de funcionamento: -50°C a 150°C)
- CTE combinado com cobre:
- Eixo X: 11 ppm/°C
- Eixo Y: 14 ppm/°C
- CTE no eixo Z: 46 ppm/°C
- Temperatura de transição do vidro (Tg): > 280 °C
- Absorção de humidade: 0,06%
- Não bromado

RO4003C Valor típico
Imóveis	RO4003C	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	3.38±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	3.55	Z		8 a 40 GHz	Método de comprimento de fase diferencial
Factor de dissipação	0.0027 0.0021	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+40	Z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistividade de volume	1.7 x 10¹⁰		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistividade de superfície	4.2 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2 ((780)	Z	Kv/mm(v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
Módulo de tração	19,650(2,850) 19,450 ((2,821)	X Y	MPa (ksi)	NT1 produção	ASTM D 638
Resistência à tração	139 ((20.2) 100 ((14.5)	X Y	MPa (ksi)	NT1 produção	ASTM D 638
Força flexural	276 (40)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	< 0.3	X, Y	mm/m (mil/ polegada)	depois de etch+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansão térmica	11 14 46	X Y Z	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	425		°C TGA		ASTM D 3850
Conductividade térmica	0.71		W/M/oK	80°C	ASTM C518
Absorção de umidade	0.06		%	48 horas de imersão 0.060" temperatura da amostra 50°C	ASTM D 570
Densidade	1.79		gm/cm³	23°C	ASTM D 792
Força da casca de cobre	1.05 (6.0)		N/mm (pli)	Depois da solda, flutuar 1 oz. Folha EDC	IPC-TM-650 2.4.8
Inflamabilidade	N/A				UL 94
Processo sem chumbo compatível	- Sim, sim.

S1000-2M Características

- CTE do eixo Z melhorada para melhorar a fiabilidade do buraco
- Excelente processamento mecânico e resistência térmica
- Compatibilidade sem chumbo
- Tg: 180°C (DSC)
- Bloqueio UV e compatibilidade AOI
- Alta resistência ao calor com desempenho anti-CAF superior
- Baixa absorção de água

Especificações de PCB

- Empilhadeira de camadas:
- Camada de cobre 1: 35 μm
- RO4003C Núcleo: 0,305 mm (12 mil)
- Camada de cobre 2: 35 μm
- Prepreg Bondply (1080 RC63%): 0,0644 mm (2,5 mil)
- Camada de cobre 3: 35 μm
- FR-4 (Tg 170): 0,076 - 0,203 mm (3 mil)
- Camada de cobre 4: 35 μm
- Prepreg Bondply (1080 RC63%): 0,0644 mm (2,5 mil)
- Camada de cobre 5: 35 μm
- RO4003C Núcleo: 0,305 mm (12 mil)
- Camada de cobre 6: 35 μm

- Dimensões: 83,50 mm x 66 mm ± 0,15 mm
- Espessura do painel acabado: 1,1 mm
- Peso de cobre acabado: 1 oz (1,4 mils) em ambas as camadas internas e externas
- Traço/Espaço mínimo: 4/4 milis.
- Tamanho mínimo do buraco: 0,2 mm
- Espessura de revestimento: 20 μm
- Revestimento de superfície: ouro de imersão.
- Máscara de solda Cor: Matt Verde (de cima e de baixo)
- Tela de seda Cor: Branco (apenas superior)
- Controle da impedância: 50 ohms em 4 mil / 4 mil traços/espaços (camada superior)
- Via Configuração: 0,2 mm via preenchido e coberto
- Ensaios elétricos: 100% antes do envio

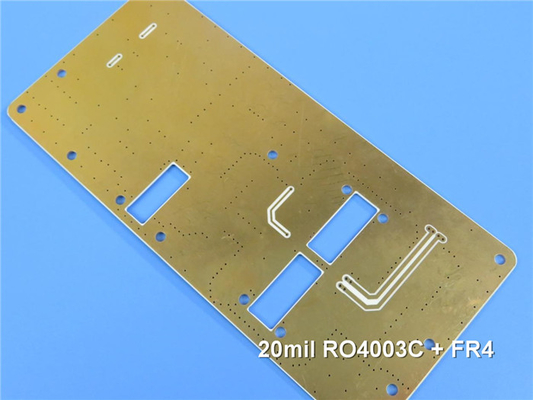

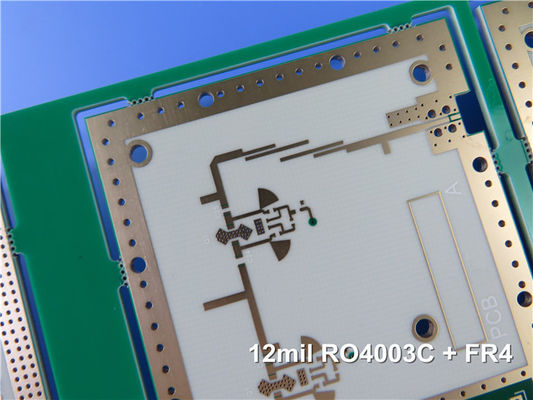

PCB híbrido de 6 camadas com impedância de material RO4003C e FR4 controlada 0

Aplicações típicas

Este PCB é ideal para uma variedade de aplicações avançadas, incluindo:

- Antenas de banda larga de transporte aéreo comercial
- Circuitos de microstrip e de stripline
- Aplicações de ondas milimétricas
- Sistemas de radar.
- Sistemas de orientação
- Antenas de rádio digitais ponto a ponto

Garantia da qualidade

Fabricado de acordo com os padrões IPC-Classe 2, nosso PCB garante alta confiabilidade e desempenho.

Disponibilidade mundial

Os nossos PCBs de alto desempenho estão disponíveis para transporte mundial, fornecendo soluções de ponta onde quer que estejam localizados.

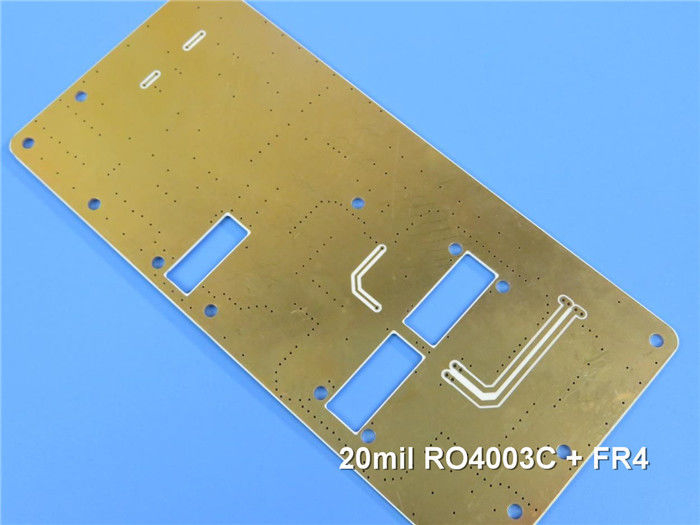

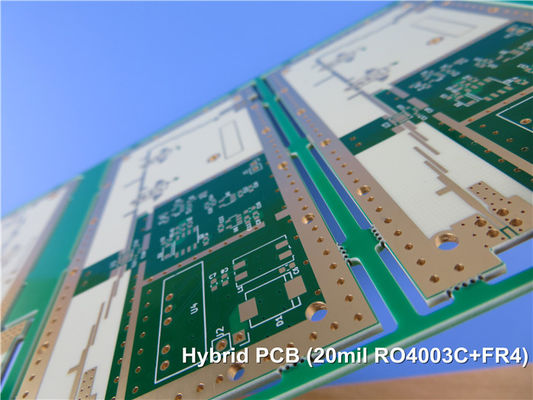

PCB híbrido de 6 camadas com impedância de material RO4003C e FR4 controlada 1
