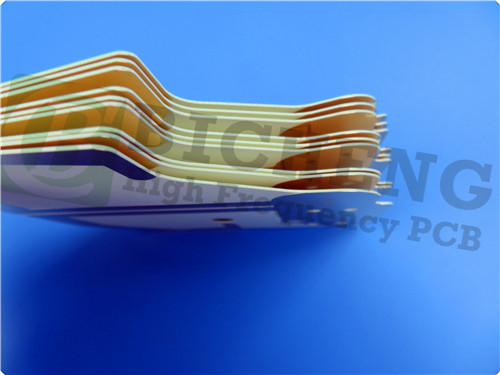

4 camada RO3003 PCB 1OZ RF High Frequency Circuit Board

À medida que a procura de placas de circuito impresso de alto desempenho (PCB) continua a aumentar, impulsionada pelos avanços tecnológicos e pela crescente complexidade dos dispositivos electrónicos,A introdução do PCB de alta frequência Rogers RO3003 marca um marco significativo na indústriaProjetado especificamente para aplicações comerciais de microondas e RF, este PCB inovador oferece características de desempenho excepcionais que o tornam ideal para uma variedade de usos avançados,Incluindo os radares automotivos, sistemas avançados de assistência ao condutor (ADAS) e infra-estruturas sem fios 5G.

Compreender o RO3003 de Rogers: A vantagem material

O PCB Rogers RO3003 é construído a partir de compósitos PTFE cheios de cerâmica, que oferecem inúmeras vantagens em relação aos materiais de PCB tradicionais.Uma das características principais do laminado RO3003 é a sua excelente estabilidade da constante dielétrica (Dk) em temperaturas e frequências variáveisEsta estabilidade elimina a mudança de passo em Dk que ocorre frequentemente perto da temperatura ambiente com materiais de vidro PTFE, garantindo um desempenho confiável em aplicações críticas.

Características e especificações principais

1Constante dielétrica:O PCB RO3003 tem um Dk de 3 ± 0,04 a 10 GHz e 23 °C. Este Dk baixo e estável é essencial para manter a integridade do sinal em aplicações de alta frequência.

2Fator de dissipação:Com um fator de dissipação de 0,001 a 10 GHz e 23 °C, o RO3003 minimiza a perda de sinal, tornando-o adequado para aplicações que exigem alta eficiência e baixo consumo de energia.

3Estabilidade térmica:O laminado RO3003 possui uma temperatura de degradação térmica (Td) superior a 500°C, garantindo um desempenho fiável mesmo em condições térmicas extremas.

4Conductividade térmica:A 0,5 W/mK, a condutividade térmica do RO3003 permite uma efetiva dissipação de calor, o que é crucial em aplicações de alta potência onde o superaquecimento pode levar à falha do componente.

5. Absorção:Com uma taxa de absorção de umidade de apenas 0,04%, o PCB RO3003 mantém as suas propriedades em várias condições ambientais, aumentando ainda mais a sua fiabilidade.

6Coeficiente de expansão térmica (CTE):Os baixos valores de CTE (eixo X: 17 ppm/°C, eixo Y: 16 ppm/°C, eixo Z: 25 ppm/°C) garantem que o PCB mantém a sua estabilidade dimensional numa ampla gama de temperaturas,que é crítico para projetos de placas de várias camadas.

Benefícios do PCB Rogers RO3003

1Baixa perda dielétrica

A baixa perda dielétrica do PCB RO3003 permite que ele funcione de forma eficiente em aplicações que operam em frequências de até 77 GHz.Esta capacidade é particularmente importante para tecnologias avançadas de telecomunicações e sistemas de radar automotivos., onde os sinais de alta frequência devem ser transmitidos com uma degradação mínima.

2Excelentes propriedades mecânicas

As propriedades mecânicas do PCB RO3003 são estáveis em todas as variações de temperatura, permitindo construções fiáveis de placas de linha e de várias camadas.Esta confiabilidade é essencial para projetos de alta densidade que exigem características elétricas precisas.

3Propriedades mecânicas uniformes

O RO3003 oferece propriedades mecânicas uniformes em uma gama de constantes dielétricas, tornando-o adequado para projetos de placas de várias camadas que incorporam vários materiais.Esta flexibilidade é particularmente benéfica para projetos híbridos que combinam vidro epóxi e outros materiais.

4Constante dielétrica estável

A constante dielétrica estável do PCB RO3003 em faixas de temperatura e frequência é ideal para várias aplicações, incluindo filtros de passagem de banda, antenas de microstrip,e osciladores controlados por tensãoEsta estabilidade garante um desempenho consistente em ambientes exigentes.

5. Baixo coeficiente de expansão no plano

O baixo coeficiente de expansão no plano do PCB RO3003 permite que ele se assemelhe ao cobre, o que é crucial para garantir conjuntos confiáveis montados na superfície.Esta característica minimiza o risco de tensão mecânica e falha devido a alterações de temperatura.

6Processo de Fabricação Económico

O processo de fabrico em volume associado ao PCB RO3003 resulta num preço económico do laminado, tornando-o uma opção atraente para a produção em larga escala sem comprometer a qualidade.

Construção e especificações de PCB

O Rogers RO3003 PCB possui um empilhamento rígido de 4 camadas, projetado para um desempenho ideal:

- Camada de cobre 1: 35 μm
- Rogers RO3003: 60 mil (1.524 mm)
- Camada de cobre 2: 35 μm
- Prepreg RO4450F: 4 mil (0,101 mm)
- Camada de cobre 3: 35 μm
- Rogers RO3003: 20 mil (0,508 mm)
- Camada de cobre 4: 35 μm

Dimensões e especificações importantes

- Dimensões do quadro: 190 mm x 90 mm
- Traço mínimo: 4/4 milis.
- Tamanho mínimo do buraco: 0,4 mm
- Espessura do painel acabado: 2,4 mm
- Peso de cobre acabado: 1 oz (1,4 mils)
- Espessura de revestimento: 20 μm
- Revestimento de superfície: ouro de imersão.
- Cores de serigrafia: superior - amarelo, inferior - verde
- Ensaios elétricos: 100% de ensaios elétricos antes da expedição

Aplicações típicas

O PCB Rogers RO3003 é versátil e adequado para uma ampla gama de aplicações, incluindo:

- Aplicações de radares automotivos: apoio a sistemas avançados de assistência ao condutor e recursos de segurança nos veículos.


- Antenas de satélite de posicionamento global: assegurar uma recepção e transmissão fiáveis dos sinais.


- Sistemas de telecomunicações celulares: Ideal para amplificadores de potência e antenas em redes móveis.


- Antenas para comunicações sem fios: Facilitar a transmissão eficaz de dados em sistemas sem fios.


- Satélites de radiodifusão directa: assegurar a transmissão de sinais de alta qualidade para as comunicações por satélite.


- Leitores de medidores remotos: apoio à recolha eficiente de dados nas indústrias de serviços públicos.


- Backplanes de potência: fornecimento de suporte robusto para sistemas eletrónicos de alta potência.

Conclusão

O Rogers RO3003 High-Frequency PCB representa um avanço significativo na tecnologia de PCB, especificamente projetado para atender aos exigentes requisitos de aplicações de RF e microondas.Com a sua excepcional estabilidade dieléctrica, características de baixa perda e propriedades mecânicas robustas, o PCB RO3003 está preparado para melhorar o desempenho de uma ampla gama de dispositivos eletrônicos.

Para mais informações sobre o PCB Rogers RO3003 ou para discutir suas necessidades específicas do projeto, entre em contato com nossa equipe de vendas em sales10@bichengpcb.com.Estamos empenhados em fornecer produtos de qualidade e apoio excepcional para ajudá-lo a alcançar os objetivos do seu projeto.
