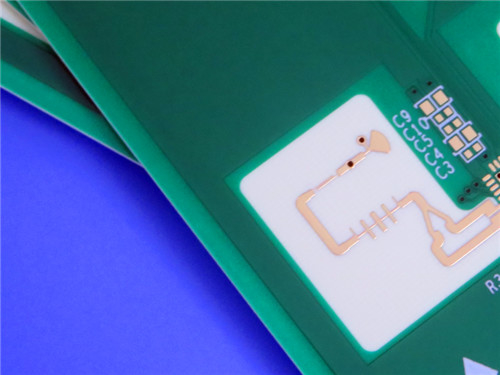

PCB híbrido 10mil RO4350B e S1000-2M 4-camada 1.6mm placa de impedância

MOQ:	1PCS
preço:	USD9.99-99.99/PCS
Embalagem padrão:	Vacuum bags+Cartons
Período de entrega:	8-9 working days
Método de pagamento:	T/T
Capacidade de abastecimento:	5000PCS per month

Informações

Descrição do produto

Informações pormenorizadas

PCB Material:

RO4350B - 0.254 mm (10mil); S1000-2M - 1.1 mm (43mil)

Layer Count:

4-layer

PCB Thickness:

1.6 mm

Solder Mask:

Green

Silkscreen:

White

Surface Finish:

ENIG (Electroless Nickel Immersion Gold)

Destacar:

S1000-2M PCB híbrido

1Tabela de impedância de.6 mm

10mil RO4350B PCB híbrido

Descrição do produto

Quando se trata de eletrônicos de alta frequência e alta confiabilidade, a base do seu projeto está no PCB.é meticulosamente projetado para atender às demandas de RFSe você está desenvolvendo antenas de banda larga de companhias aéreas comerciais, sistemas de radar, ou dispositivos de ondas milimétricas, esta PCB oferece desempenho incomparável,Estabilidade térmica, e confiabilidade.

Especificações essenciais
Número de camadas: 4

Materiais: RO4350B (camadas superiores) e S1000-2M (núcleo)

Máscara de solda: verde (em cima), nenhuma (em baixo)

Tela de seda: Branco (em cima), Nenhum (em baixo)

Revestimento de superfície: ENIG (Ouro de imersão em níquel sem eletricidade)

Espessura da placa: 1,6 mm

Dimensões: 90 mm x 95 mm (± 0,15 mm)

Traça/Espaço: 5 mil / 4 mil (mínimo)

Tamanho do buraco: 0,35 mm (mínimo)

Via Revestimento: espessura de 20 μm

Via de preenchimento/capotamento: vias de 0,35 mm preenchidas e cobertas

Controle da impedância: 50Ω na camada superior (5mil/9mil trace/gap)

Revestimento de bordas: aplicado em áreas designadas

Empilhamento de PCB
O nosso PCB de 4 camadas é construído com precisão para garantir o melhor desempenho elétrico e térmico:

Camada 1 (superior): 35 μm de cobre

RO4350B Laminado: 0,254 mm (10 milímetros)

Camada 2 (Interna): 35 μm de cobre

Prepreg (1080 RC63%): 0, 0644 mm (2,5 mil)

Camada 3 (Interna): 35 μm de cobre

S1000-2M Núcleo: 1,1 mm (43 mil)

Camada 4 (baixo): 35 μm de cobre

Porquê RO4350B?
O RO4350B é um revolucionário para aplicações de RF e microondas, oferecendo:

Dk constante: 3,48 ± 0,05 @ 10GHz/23°C

Perda ultra-baixa: fator de dissipação de 0,0037 @ 10GHz/23°C

Estabilidade térmica excepcional: Tg > 280°C (536°F)

Baixa CTE: combina cobre para uma excelente estabilidade dimensional (X/Y: 10/12 ppm/°C, Z: 32 ppm/°C)

Absorção mínima de água: 0,06% para um desempenho fiável em condições úmidas

Conductividade térmica: 0,69 W/m/°K para uma dissipação de calor eficiente

Classificação UL 94 V-0: Ideal para projetos de RF de alta potência

RO4350B Valor típico
Imóveis	RO4350B	Direção	Unidades	Condição	Método de ensaio
Constante dielétrica,εProcesso	3.48±0.05	Z		10 GHz/23°C	IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada
Constante dielétrica,εDesenho	3.66	Z		8 a 40 GHz	Método de comprimento de fase diferencial
Factor de dissipação	0.0037 0.0031	Z		10 GHz/23°C 2.5 GHz/23°C	IPC-TM-650 2.5.5.5
Coeficiente térmico de ε	+ 50	Z	ppm/°C	-50°C a 150°C	IPC-TM-650 2.5.5.5
Resistividade de volume	1.2 x 10¹⁰		MΩ.cm	COND A	IPC-TM-650 2.5.17.1
Resistividade de superfície	5.7 x 10⁹		MΩ	COND A	IPC-TM-650 2.5.17.1
Força elétrica	31.2 ((780)	Z	Kv/mm(v/mil)	0.51mm ((0.020")	IPC-TM-650 2.5.6.2
Módulo de tração	16, 767 ((2,432) 14,153 ((2,053)	X Y	MPa (ksi)	NT1 produção	ASTM D 638
Resistência à tração	203(29.5) 130(18.9)	X Y	MPa (ksi)	NT1 produção	ASTM D 638
Força flexural	255 (37)		MPa (kpsi)		IPC-TM-650 2.4.4
Estabilidade dimensional	< 0.5	X, Y	mm/m (mil/ polegada)	depois de etch+E2/150°C	IPC-TM-650 2.4.39A
Coeficiente de expansão térmica	10 12 32	X Y Z	ppm/°C	-55°C a 288°C	IPC-TM-650 2.4.41
Tg	> 280		°C TMA	A	IPC-TM-650 2.4.24.3
Td	390		°C TGA		ASTM D 3850
Conductividade térmica	0.69		W/M/oK	80°C	ASTM C518
Absorção de umidade	0.06		%	48 horas de imersão 0.060" temperatura da amostra 50°C	ASTM D 570
Densidade	1.86		gm/cm3	23°C	ASTM D 792
Força da casca de cobre	0.88 (5.0)		N/mm (pli)	Depois da solda, flutuar 1 oz. Folha EDC	IPC-TM-650 2.4.8
Inflamabilidade	(3) V-0				UL 94
Processo sem chumbo compatível	- Sim, sim.

Porquê S1000-2M?
S1000-2M complementa o RO4350B com as suas propriedades mecânicas e térmicas robustas:

CTE baixo no eixo Z: melhora a confiabilidade do buraco

Resistência a altas temperaturas: Tg de 180°C (DSC)

Desempenho anti-CAF: garante fiabilidade a longo prazo em projetos de alta densidade

Baixa absorção de água: mantém a estabilidade em ambientes difíceis

Compatibilidade UV/AOI: Suporta inspecção óptica automatizada

Garantia da qualidade
Estamos empenhados em fornecer PCBs que atendam aos mais altos padrões de qualidade e confiabilidade.garantir um desempenho robusto para uma ampla gama de aplicações industriais.

Todas as construções são fornecidas no formato Gerber RS-274-X, garantindo a compatibilidade com os seus sistemas de produção.Cada PCB é submetido a 100% de testes elétricos para verificar a funcionalidade e eliminar defeitos.

Com disponibilidade global, estamos prontos para enviar nossos PCBs de alta qualidade para sua localização, não importa onde você esteja no mundo.

PCB híbrido 10mil RO4350B e S1000-2M 4-camada 1.6mm placa de impedância 0

Aplicações ideais
Este PCB é perfeito para:

Antenas de banda larga para companhias aéreas comerciais

Circuitos de microstripe e de stripline

Dispositivos de onda milimétrica

Radar e sistemas de orientação

Antenas de rádio digital ponto a ponto

Por que escolher-nos?
Materiais de ponta: RO4350B e S1000-2M oferecem um desempenho elétrico e térmico superior.

Engenharia de precisão: características como controle de impedância, através de enchimento e revestimento de bordas garantem a confiabilidade.

Apoio global: enviamos PCBs de alta qualidade em todo o mundo, garantindo a entrega atempada.

Confiabilidade comprovada: Compatíveis com os padrões IPC-Classe-2, nossos PCBs são construídos para suportar as condições mais difíceis.

Contacte-nos hoje!
Se estão à procura de uma solução de PCB de alto desempenho para RF, microondas ou aplicações digitais de alta velocidade, este PCB de 4 camadas é a resposta.Entre em contato conosco hoje para discutir seus requisitos ou solicitar uma cotação.

PCB híbrido 10mil RO4350B e S1000-2M 4-camada 1.6mm placa de impedância 1

Tags:

Multi PWB da camada 2OZ,

4 camadas de placa de circuito Multilayer,

placa de circuito Multilayer de 0.8mm
