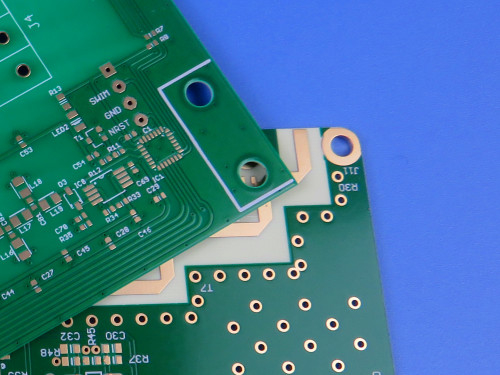

Detalhes do produto:
Condições de Pagamento e Envio:
|
PCB Material: | Rogers RO3003 Substrate - 5mil (0.127mm) | Layer Count: | 4-layer |
---|---|---|---|
PCB Thickness: | 1.64mm | Solder Mask: | No |
Silkscreen: | No | Surface Finish: | Immersion Silver |
Destacar: | 1Tabela de circuitos de prata de imersão de.6 mm,Placas de circuito de prata de imersão de 4 camadas,RO3003 PCB |
No mundo em rápida evolução da eletrónica de alta frequência, a procura de placas de circuito impresso (PCBs) fiáveis e de alto desempenho é maior do que nunca.Nós nos especializamos em fornecer soluções de PCB de ponta adaptadas para atender às necessidades de aplicações avançadas de RF e microondas.
Porque escolher Rogers RO3003?
Os laminados Rogers RO3003 são projetados para proporcionar uma estabilidade excepcional na constante dielétrica (Dk) em uma ampla gama de temperaturas e frequências.RO3003 elimina a mudança de passo em Dk perto da temperatura ambiente, tornando-se uma escolha ideal para aplicações de alta frequência, tais como:
Sistemas de radar para automóveis (77 GHz)
Sistemas avançados de assistência ao condutor (ADAS)
Infraestrutura sem fio 5G (mmWave)
Características principais do Rogers RO3003
Constante dielétrica (Dk): 3,00 ± 0,04 a 10 GHz/23°C
Fator de dissipação (Df): 0,001 a 10 GHz/23°C
Conductividade térmica: 0,5 W/mK
Absorção de umidade: 0,04%
Temperatura de decomposição térmica (Td): > 500°C
Coeficiente de expansão térmica (CTE):
Eixo X: 17 ppm/°C
Eixo Y: 16 ppm/°C
Eixo Z: 25 ppm/°C
RO3003 Valor típico | |||||
Imóveis | RO3003 | Direção | Unidades | Condição | Método de ensaio |
Constante dielétrica,εProcesso | 3.0±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
Constante dielétrica,εDesenho | 3 | Z | 8 GHz a 40 GHz | Método de comprimento de fase diferencial | |
Fator de dissipação,tanδ | 0.001 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | -3 | Z | ppm/°C | 10 GHz -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Estabilidade dimensional | 0.06 0.07 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
Resistividade de volume | 107 | MΩ.cm | COND A | IPC 2.5.17.1 | |
Resistividade de superfície | 107 | MΩ | COND A | IPC 2.5.17.1 | |
Módulo de tração | 930 823 |
X Y |
MPa | 23°C | ASTM D 638 |
Absorção de umidade | 0.04 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
Calor específico | 0.9 | j/g/k | Calculado | ||
Conductividade térmica | 0.5 | W/M/K | 50°C | ASTM D 5470 | |
Coeficiente de expansão térmica (-55 a 288°C) |
17 16 25 |
X Y Z |
ppm/°C | 23°C/50% HRC | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
Densidade | 2.1 | gm/cm3 | 23°C | ASTM D 792 | |
Força da casca de cobre | 12.7 | - Não. | 1 oz, EDC após flutuação de solda | IPC-TM 2.4.8 | |
Inflamabilidade | V-0 | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
Benefícios dos PCB à base de RO3003
Baixa perda dielétrica: ideal para aplicações de até 77 GHz, garantindo perda mínima de sinal e desempenho superior.
Excelentes Propriedades Mecânicas: Construções de placas de linha e de várias camadas confiáveis com propriedades mecânicas uniformes em uma gama de constantes dielétricas.
Constante dielétrica estável: garante um desempenho consistente em filtros de passagem de banda, antenas de microstrip patch e osciladores controlados por voltagem.
Baixo coeficiente de expansão no plano: combina cobre, permitindo montagens de superfície confiáveis e excelente estabilidade dimensional.
Rentabilidade: Os processos de fabricação em volume tornam os laminados RO3003 uma escolha econômica para aplicações de alta frequência.
Detalhes da construção do PCB
A nossa construção de PCB rígido de 4 camadas com substrato Rogers RO3003 é otimizada para desempenho de alta frequência:
Dimensões do quadro: 110,9 mm x 110,9 mm
Capa empilhada:
Capa de cobre 1: 35 μm
Rodgers RO3003 Substrato: 5 mil (0,127 mm)
Capa de cobre 2: 35 μm
Prepreg: 4 mil (0,102 mm)
Rodgers RO3003 Substrato: 50 mil (1.27 mm)
Capa de cobre 2: 35 μm
Espessura do painel acabado: 1,64 mm
Revestimento de superfície: prata de imersão
Testes elétricos: 100% testados antes da expedição
Aplicações típicas
Os PCB Rogers RO3003 são amplamente utilizados em:
Sistemas de radar para automóveis
Antenas de satélite de posicionamento global (GPS)
Sistemas de telecomunicações celulares (amplificadores de potência e antenas)
Antenas para comunicações sem fios
Satélites de transmissão directa
Links de dados em sistemas de cabo
Leitores de medidores remotos
Retrovisores de potência
Porquê fazer parceria connosco?
Na bicheng, combinamos materiais avançados como o Rogers RO3003 com processos de fabricação de última geração para fornecer PCBs que atendem aos mais altos padrões da indústria (IPC-Classe-2).Nosso compromisso com a qualidade e confiabilidade garante que as suas aplicações de alta frequência funcionem no seu melhor.
Disponibilidade mundial
Os nossos PCBs Rogers RO3003 estão disponíveis em todo o mundo, facilitando-lhe o acesso a soluções de ponta, onde quer que esteja.
Comece hoje
Pronto para elevar suas aplicações de RF e microondas?Deixe-nos ajudá-lo a alcançar desempenho incomparável com as nossas soluções de PCB Rogers RO3003.
