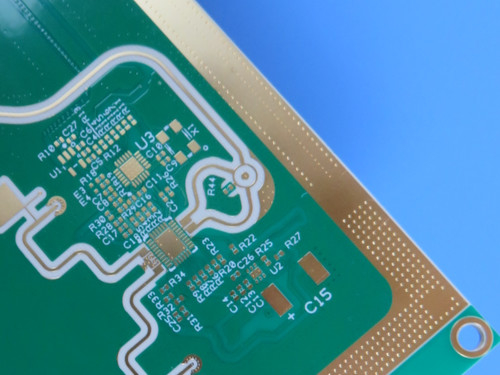

PCB híbrido 20mil RO4003C e S1000-2M 6 camadas 2 mm de espessura

Este PCB híbrido de 6 camadas combina o material de alta frequência Rogers RO4003C com o substrato S1000-2M para oferecer desempenho e confiabilidade RF excepcionais.Para aplicações de microondas e ondas milimétricas, esta placa apresenta uma robusta construção de 2,0 mm de espessura com camadas de cobre de 1 oz e capacidades precisas de 4/4 mil traço/espaço.A combinação de materiais proporciona uma excelente integridade do sinal, mantendo a fabricação econômica.

Acompanhamento avançado de materiais para um desempenho óptimo
A placa utiliza um acúmulo de 6 camadas cuidadosamente concebido:

Camadas superior e inferior: laminado RO4003C (0,508 mm) para um desempenho superior de RF

Camadas de núcleo: substrato S1000-2M (0,508 mm) para melhorar as propriedades térmicas e mecânicas

Camadas de prepreg: vidro 1080 (0,127 mm) para ligação confiável entre camadas

As propriedades térmicas únicas do laminado RO4003C garantem uma fiabilidade excepcional:


CTE bem combinado com cobre (X/Y: 11/14 ppm/°C) para uma estabilidade dimensional excepcional


CTE de baixo eixo Z (46 ppm/°C) garante a integridade do orifício revestido em ciclos térmicos


Tg ultra-alto (> 280°C) mantém a estabilidade em todas as temperaturas de processamento


Não requer tratamentos especiais através de buracos, ao contrário dos materiais PTFE

Fabricação de precisão e garantia de qualidade


Fabricado de acordo com normas rigorosas, este PCB possui:

Tolerância dimensional limitada (± 0,15 mm em placas de 356 mm x 373 mm)

Vias de perfuração fiáveis (0,35 mm min, revestimento de 20 μm)

Finalização de superfície HASL durável para excelente soldabilidade

Tela de seda branca de alto contraste na camada superior

Máscara de solda azul distintiva na superfície superior


Todas as placas são submetidas a 100% de testes elétricos antes da expedição e satisfazem as normas IPC-Classe-2.

Especificações técnicas:

Espessura do painel: 2,0 mm

Peso de cobre: 1 oz (35 μm) todas as camadas

Min Trace/Space: 4/4 mils

Min. Tamanho do buraco: 0,35 mm

Via Revestimento: 20 μm

Revestimento de superfície: HASL

Máscara de solda: Azul (apenas superior)

Espelho de seda: Branco (apenas superior)

Ideal para aplicações de alta frequência:


Sistemas de comunicações aéreas e por satélite
Sistemas de radar e orientação
Infraestrutura 5G e rádio ponto a ponto
Circuitos de microondas e de ondas milimétricas
Sistemas de RF digitais de alta velocidade

Disponibilidade global:
Disponíveis para envio em todo o mundo, estes PCBs de alto desempenho são perfeitos para engenheiros que desenvolvem soluções de RF e microondas de ponta.

A combinação de materiais Rogers RO4003C e S1000-2M fornece um equilíbrio ideal de desempenho elétrico, gestão térmica e custo-eficácia para aplicações exigentes.
