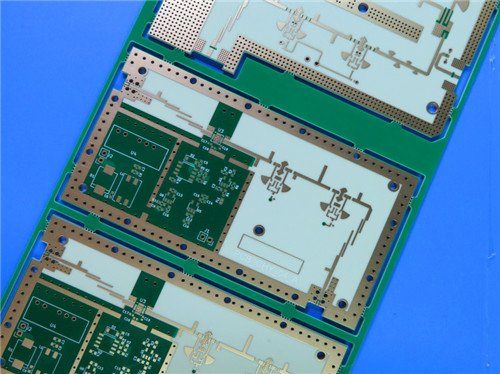

Apresentamos o nosso PCB rígido de 6 camadas de alto desempenho, expertamente concebido para uma ampla gama de aplicações eletrónicas avançadas.garantir uma fiabilidade e um desempenho excepcionais.
Construção de PCB
Este PCB de 6 camadas é meticulosamente projetado, com uma combinação de materiais RO4350B e S1000-2M. As dimensões da placa são de 76,5 mm x 83 mm, com uma espessura final de 1,5 mm.A construção inclui:
- Materiais de base: RO4350B, conhecido pelo seu excelente desempenho elétrico, e S1000-2M, que melhora a gestão térmica e a fiabilidade.
- Composição da camada: a empilhadeira consiste em camadas alternadas de cobre e prepreg, garantindo a integridade óptima do sinal e a estabilidade térmica.
Principais especificações
- Traço mínimo: 4/4 milis.
- Tamanho mínimo do buraco: 0,3 mm
- Revestimento superficial: Ouro de imersão em níquel sem eletricidade (ENIG), proporcionando excelente soldabilidade e resistência à corrosão.
- Ensaios elétricos: cada placa é submetida a 100% de ensaios elétricos antes da expedição, garantindo a qualidade e a fiabilidade.
Vantagens materiais
RO4350B
O RO4350B é um laminado de alto desempenho que combina a fabricabilidade do epóxi/vidro com o desempenho elétrico dos materiais cerâmicos.
- Constante dielétrica (Dk): mantém um valor estável de aproximadamente 3,48 a 10 GHz, crucial para aplicações de alta frequência.
- Coeficiente térmico de expansão (CTE): O CTE do RO4350B é muito parecido com o do cobre, garantindo um mínimo de tensão térmica e excelente estabilidade dimensional durante a solda e o funcionamento.
- Alta temperatura de transição do vidro (Tg): Com um Tg superior a 280 °C (536 °F), o RO4350B é adequado para ambientes de alta temperatura, tornando-o ideal para aplicações exigentes.
| RO4350B Valor típico |
| Imóveis |
RO4350B |
Direção |
Unidades |
Condição |
Método de ensaio |
| Constante dielétrica,εProcesso |
3.48±0.05 |
Z |
|
10 GHz/23°C |
IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada |
| Constante dielétrica,εDesenho |
3.66 |
Z |
|
8 a 40 GHz |
Método de comprimento de fase diferencial |
| Factor de dissipação |
0.0037
0.0031 |
Z |
|
10 GHz/23°C
2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 |
| Coeficiente térmico de ε |
+ 50 |
Z |
ppm/°C |
-50°C a 150°C |
IPC-TM-650 2.5.5.5 |
| Resistividade de volume |
1.2 x 1010 |
|
MΩ.cm |
COND A |
IPC-TM-650 2.5.17.1 |
| Resistividade de superfície |
5.7 x 109 |
|
MΩ |
COND A |
IPC-TM-650 2.5.17.1 |
| Força elétrica |
31.2 ((780) |
Z |
Kv/mm(v/mil) |
0.51mm ((0.020") |
IPC-TM-650 2.5.6.2 |
| Módulo de tração |
16, 767 ((2,432)
14,153 ((2,053) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Resistência à tração |
203(29.5)
130(18.9) |
X
Y |
MPa (ksi) |
NT1 produção |
ASTM D 638 |
| Força flexural |
255
(37) |
|
MPa
(kpsi) |
|
IPC-TM-650 2.4.4 |
| Estabilidade dimensional |
< 0.5 |
X, Y |
mm/m
(mil/ polegada) |
depois de etch+E2/150°C |
IPC-TM-650 2.4.39A |
| Coeficiente de expansão térmica |
10
12
32 |
X
Y
Z |
ppm/°C |
-55°C a 288°C |
IPC-TM-650 2.4.41 |
| Tg |
> 280 |
|
°C TMA |
A |
IPC-TM-650 2.4.24.3 |
| Td |
390 |
|
°C TGA |
|
ASTM D 3850 |
| Conductividade térmica |
0.69 |
|
W/M/oK |
80°C |
ASTM C518 |
| Absorção de umidade |
0.06 |
|
% |
48 horas de imersão 0.060"
temperatura da amostra 50°C |
ASTM D 570 |
| Densidade |
1.86 |
|
gm/cm3 |
23°C |
ASTM D 792 |
| Força da casca de cobre |
0.88
(5.0) |
|
N/mm
(pli) |
Depois da solda, flutuar 1 oz.
Folha EDC |
IPC-TM-650 2.4.8 |
| Inflamabilidade |
(3) V-0 |
|
|
|
UL 94 |
| Processo sem chumbo compatível |
- Sim, sim. |
|
|
|
|
S1000-2M
S1000-2M complementa o RO4350B oferecendo:
- CTE inferior do eixo Z: esta característica aumenta a fiabilidade dos furos de revestimento, especialmente em situações de ciclo térmico.
- Compatibilidade sem chumbo: o S1000-2M suporta processos de fabrico respeitadores do ambiente, tornando-o adequado para normas de conformidade modernas.
- Excelente capacidade de processamento mecânico: este material permite desenhos complexos sem comprometer a fiabilidade.
Aplicações
Dadas as suas especificações robustas e as vantagens dos materiais, este PCB rígido de 6 camadas é ideal para uma variedade de aplicações, incluindo:
- Antenas de banda larga de companhias aéreas comerciais: fornecer conectividade fiável em ambientes de aviação.
- Circuitos de microstrip e de linha: essencial para aplicações de RF e microondas onde a integridade do sinal é primordial.
- Sistemas de radar: suportam tecnologia de radar complexa com alta precisão.
- Sistemas de orientação: assegurar um funcionamento preciso e fiável dos sistemas de navegação e controlo.
- Antenas de rádio digital ponto a ponto**: Facilitam a transmissão de dados de alta velocidade.
Conformidade e garantia da qualidade
Os nossos PCBs cumprem os padrões IPC-Classe 2, garantindo práticas de fabricação de alta qualidade.que nos permitam entregar produtos que cumprem ou excedem os padrões da indústria.
Além disso, a disponibilidade mundial dos nossos PCBs significa que os clientes em todo o mundo podem aceder a esta tecnologia de ponta,garantir que os seus projectos beneficiem dos melhores materiais e processos de fabrico disponíveis.
Conclusão
Em conclusão, o nosso recém-vendido PCB rígido de 6 camadas, fabricado a partir de RO4350B e S1000-2M, representa um avanço significativo na tecnologia de PCB.e aplicações diversas, este PCB foi concebido para atender às exigências complexas da electrónica moderna.
Se você está envolvido na indústria aeroespacial, telecomunicações ou eletrônicos de consumo avançados, escolher nosso PCB de 6 camadas irá capacitar seus projetos com confiabilidade, eficiência e desempenho.Entre em contato conosco hoje para saber mais sobre como nossos PCBs podem elevar seus projetos para o próximo nível.
