MOQ: | 1 peça |
preço: | USD9.99-99.99/PCS |
Embalagem padrão: | Sacos de vácuo+Cartões |
Período de entrega: | 8-9 dias úteis |
Método de pagamento: | T/T |
Capacidade de abastecimento: | 5000 PCS por mês |

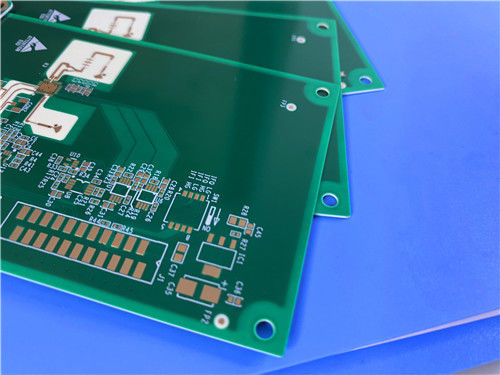

Introduzindo o nosso avançado PCB híbrido de 6 camadas, combinando as capacidades de alta frequência do RO4350B com a resistência mecânica do FR-4 de alto TG.Este PCB foi concebido para aplicações que exigem desempenho e fiabilidade excepcionais em ambientes exigentes, tornando-o ideal para várias indústrias de alta tecnologia.
1Materiais de base:
- RO4350B:Conhecido por seu desempenho superior de alta frequência, o RO4350B possui uma constante dielétrica de 3,48 e um fator de dissipação de 0,0037 em 10 GHz.Este material é crucial para minimizar a perda de sinal e garantir alta integridade em aplicações de RF.
- FR-4 de alta TG:Com uma temperatura de transição do vidro (Tg) de ≥ 170°C, este material proporciona uma excelente resistência térmica e estabilidade mecânica, tornando-o adequado para processos de solda a altas temperaturas.
Especificações pormenorizadas
- Número de camadas: 6 camadas
- Dimensões da placa: 155 mm x 120 mm (± 0,15 mm)
- Traço/Espaço mínimo: 4/6 milis
- Tamanho mínimo do buraco: 0,4 mm
- Vias Cegas: nenhuma
- Borda acabada Espessura: 1,6 mm
- Peso de cobre acabado: 1 oz (1,4 ml) para as camadas exteriores
- Espessura de revestimento: 20 μm
- Revestimento de superfície: prata de imersão
- Tela de seda: Branco (em cima), Nenhum (em baixo)
- Máscara de solda: verde (em cima e em baixo)
- Garantia da qualidade: 100% de testes eléctricos antes da expedição
Arte e Padrões
- Tipo de arte fornecida: Gerber RS-274-X
- Padrão de qualidade: IPC-Classe-2
- Disponibilidade: em todo o mundo
RO4350B Valor típico | |||||
Imóveis | RO4350B | Direção | Unidades | Condição | Método de ensaio |
Constante dielétrica,εProcesso | 3.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 Lâmina de raios-gravos apertada | |
Constante dielétrica,εDesenho | 3.66 | Z | 8 a 40 GHz | Método de comprimento de fase diferencial | |
Factor de dissipação | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
Coeficiente térmico de ε | + 50 | Z | ppm/°C | -50°C a 150°C | IPC-TM-650 2.5.5.5 |
Resistividade de volume | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
Resistividade de superfície | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
Força elétrica | 31.2 ((780) | Z | Kv/mm(v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
Módulo de tração | 16, 767 ((2,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
Resistência à tração | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 produção | ASTM D 638 |
Força flexural | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
Estabilidade dimensional | < 0.5 | X, Y | mm/m (mil/ polegada) |
depois de etch+E2/150°C | IPC-TM-650 2.4.39A |
Coeficiente de expansão térmica | 10 12 32 |
X Y Z |
ppm/°C | -55°C a 288°C | IPC-TM-650 2.4.41 |
Tg | > 280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
Td | 390 | °C TGA | ASTM D 3850 | ||
Conductividade térmica | 0.69 | W/M/oK | 80°C | ASTM C518 | |
Absorção de umidade | 0.06 | % | 48 horas de imersão 0.060" temperatura da amostra 50°C |
ASTM D 570 | |
Densidade | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
Força da casca de cobre | 0.88 (5.0) |
N/mm (pli) |
Depois da solda, flutuar 1 oz. Folha EDC |
IPC-TM-650 2.4.8 | |
Inflamabilidade | (3) V-0 | UL 94 | |||
Processo sem chumbo compatível | - Sim, sim. |
Principais vantagens do PCB híbrido
1. Optimização de desempenho
A combinação de RO4350B e FR-4 de alta TG permite melhorias significativas do desempenho:
- Integritade do sinal: o RO4350B é ideal para circuitos de alta frequência, tais como antenas e traços de RF, garantindo a perda e o atraso mínimos do sinal.
O material gerencia de forma eficiente secções de baixa frequência e de potência, proporcionando eficiência de custos.
- Controle de impedância: A tolerância de constante dielétrica apertada do RO4350B (± 0,05) permite uma correspondência de impedância precisa, que é crítica para aplicações de alta frequência.
2Gestão térmica e fiabilidade
- Resistência a altas temperaturas: o elevado Tg do FR-4 permite processos de solda sem chumbo,enquanto o baixo coeficiente de expansão térmica (CTE) do RO4350B ajuda a reduzir o estresse térmico e o risco de deslaminamento.
- Certificação UL 94 V-0: as propriedades ignífugas do RO4350B aumentam a segurança e a fiabilidade globais do PCB, tornando-o adequado para várias aplicações exigentes.
3. Custo e Eficiência de Fabricação
- Utilização selectiva de materiais: ao utilizar o RO4350B apenas em áreas de alta frequência, os fabricantes podem otimizar os custos dos materiais sem comprometer o desempenho.
- Compatibilidade de processo: ambos os materiais são compatíveis com os processos FR-4 padrão, incluindo perfuração, gravura e laminação,simplificar o processo de fabrico e reduzir a necessidade de equipamentos especializados.
Aplicações típicas
Este PCB híbrido é adequado para uma ampla gama de aplicações de alta tecnologia, incluindo:
- Antenas e amplificadores de potência de estações de base de telefonia móvel**: garantia de uma comunicação fiável nas redes móveis.
- RF Identification Tags: Facilitando um rastreamento e identificação eficientes.
- Radar e sensores automotivos: melhoria da segurança dos veículos e dos sistemas de navegação.
- LNB para satélites de radiodifusão directa: fornecimento de recepção de sinal de alta qualidade para comunicações por satélite.
Conclusão
Este PCB híbrido de 6 camadas com RO4350B e FR-4 de alto TG representa a tecnologia de ponta do PCB, oferecendo uma combinação de desempenho, confiabilidade e custo-eficácia.Para aplicações de alta frequência, este PCB atende às exigências rigorosas da eletrónica moderna, garantindo uma integridade excepcional do sinal e uma gestão térmica.
Investir nas nossas soluções de PCB híbridas significa escolher qualidade e inovação que melhorem os seus projetos electrónicos.Por favor, entre em contato com a nossa equipa de vendas.Deixe-nos apoiar seus projetos com nossas soluções de PCB de alta qualidade!
